Description

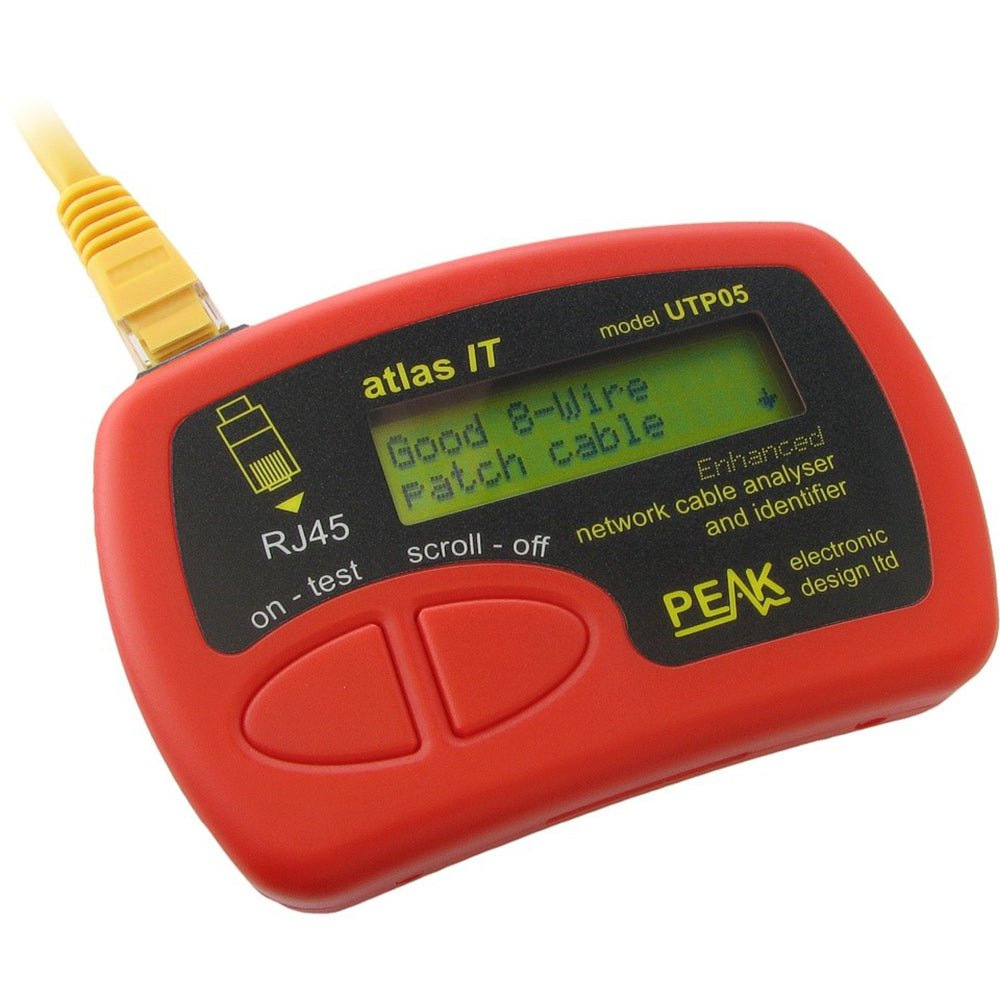

Peak UTP05E est un analyseur de câble réseau CAT 5/5e/6 complet avec de superbes accessoires. Facile à utiliser et très rapide. Identifie automatiquement le type de câble (droit, croisé, token ring, etc.) et vérifie toutes les connexions. Les défauts sont clairement affichés et expliqués à l'écran. L'Atlas IT vous apprendra même à réaliser des câbles standards et spéciaux, avec leurs couleurs de fils. Le type d'affichage est LCD alphanumérique (non rétroéclairé).
Caractéristiques
- Reconnaissance automatique des modèles de connexion.
- Évaluation rapide des 8 fils de votre câble.
- Identifie les connexions manquantes, les connexions en court-circuit ou les connexions incorrectes.
- Affichera le numéro d'identité des terminateurs « identifiés » pour permettre un test et une identification faciles de plusieurs parcours de câbles.
- Peut afficher les codes de couleur des câbles courants pour vous aider à composer les câbles.
Inclus
- Appareil UTP05.
- 2 terminateurs miniatures à brancher sur une autre extrémité du chemin de câble.
- 4 câbles de brassage courts pour permettre le test des panneaux de brassage et des prises murales.
- 24 terminateurs miniatures identifiés, parfaits pour tester et identifier plusieurs parcours de câbles.

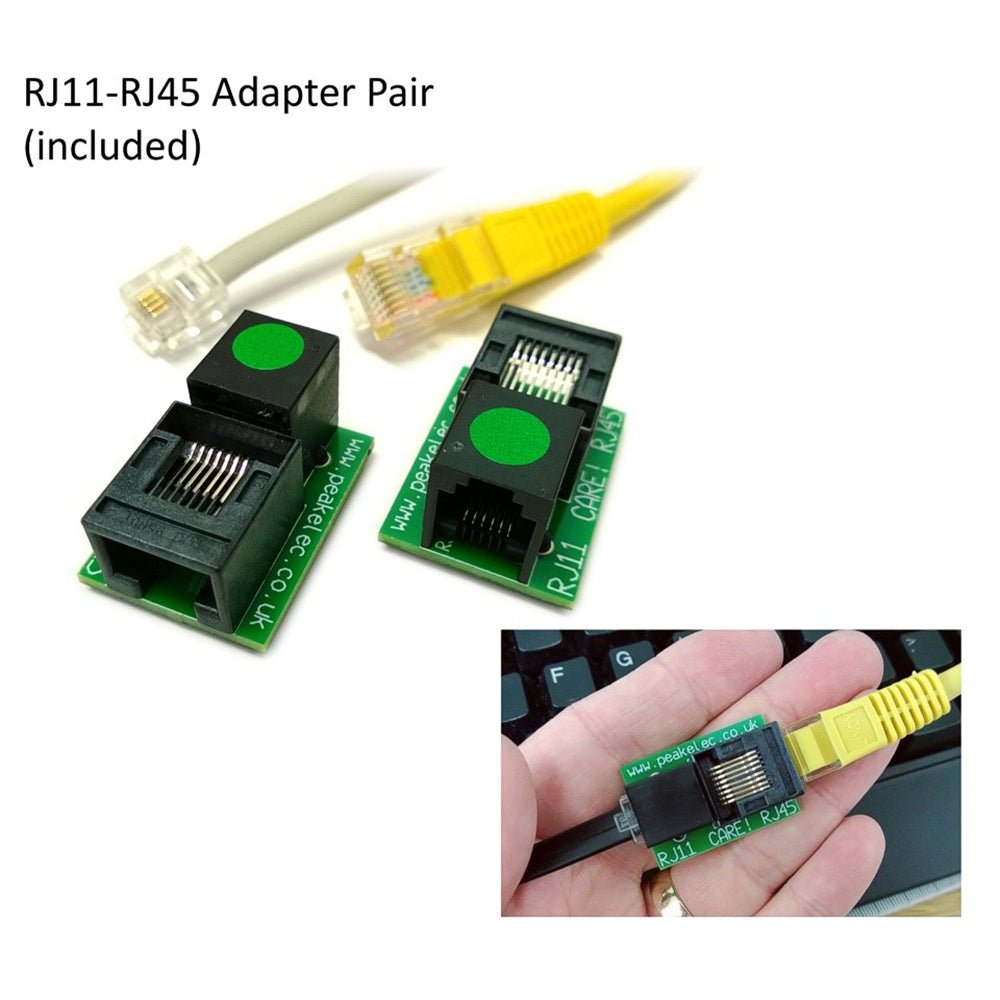

- Paire d'adaptateurs RJ11 vers RJ45 pour permettre de tester facilement le câblage RJ11.

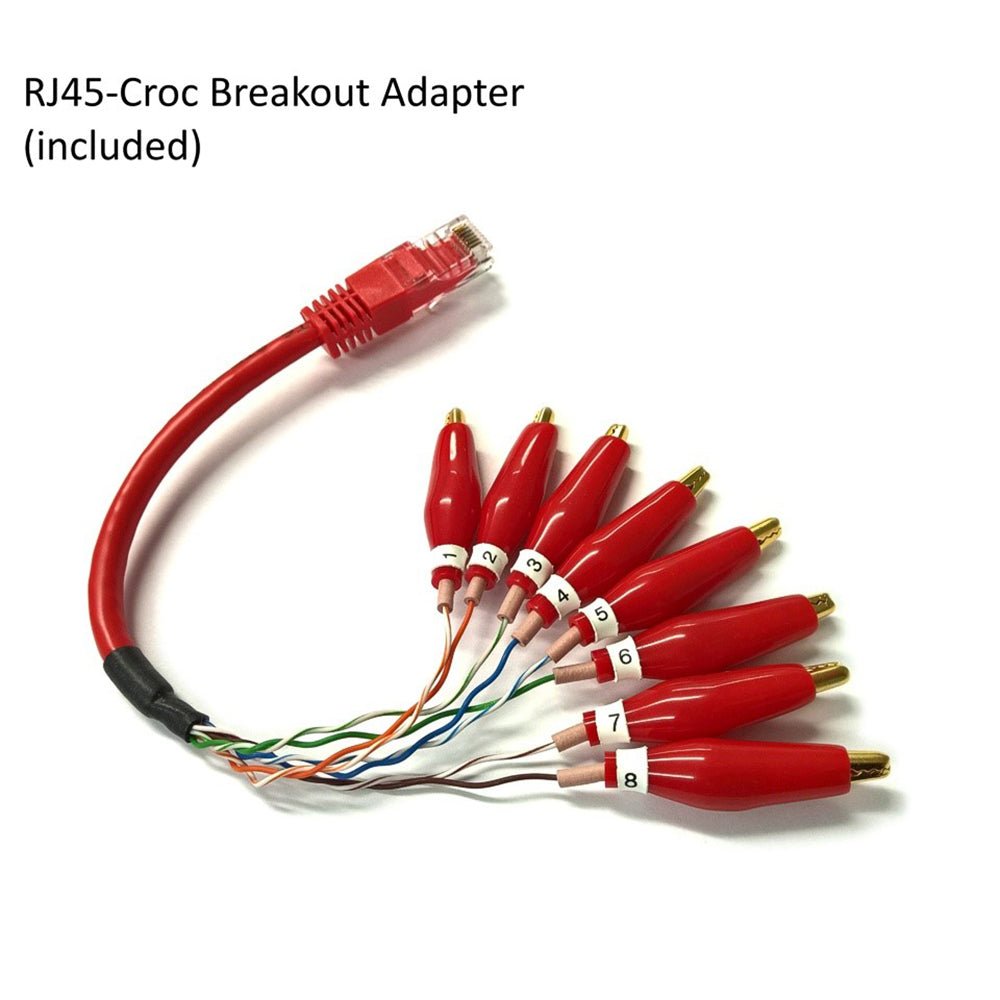

- Adaptateur crocodile plaqué or RJ45 vers 8 x pour tester les câbles sans terminaison.
- Guide d'utilisation imprimé détaillé, complet avec tableau de câblage Ethernet en couleur pour les configurations de câbles courantes.
- Pile alcaline installée et une pile alcaline de rechange.

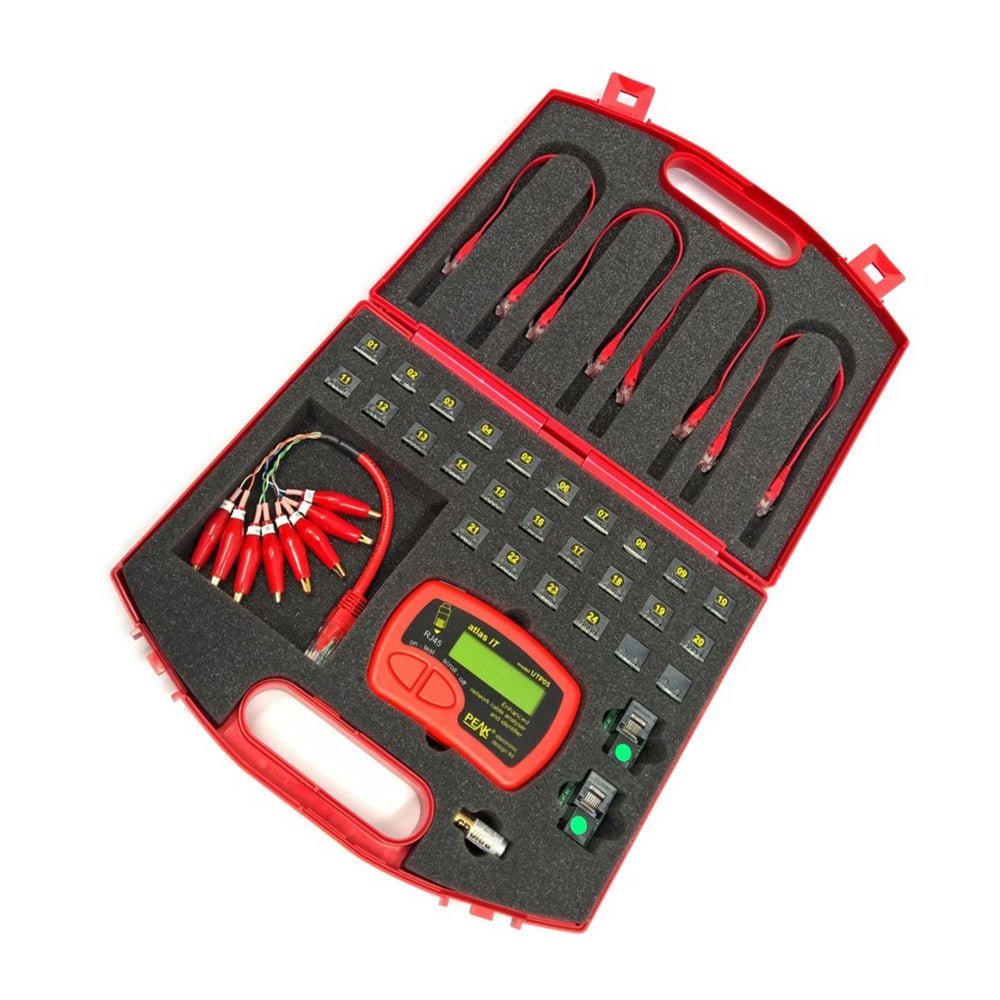

- Le tout fourni dans un étui de transport rembourré durable.
Spécifications
| Catégorie |
Catégories 5, 5e, 6 (UTP) |
| Type de connexion |
Fiche ou prise RJ45 (RJ11 à l'aide du jeu d'adaptateurs fourni) |
| Lignes testées |
8 lignes (blindage non testé) |
| Max. longueur de câble |
150 mètres (500 pieds) |
| Tension d'essai |
±5V |
| Courant d'essai |
±2,5 mA |
| Écart de température |
10°C à 50°C (50°F à 122°F) |
| Autonomie de la batterie |
7 V à 13 V |
| Type de batterie |
GP23, L1128, MN21, V23 (alcaline 12 V) |
| Dimensions des instruments |
103 x 70 x 20 mm |
| Dimensions du terminateur |
18 x 15 x 14 mm |
