Description

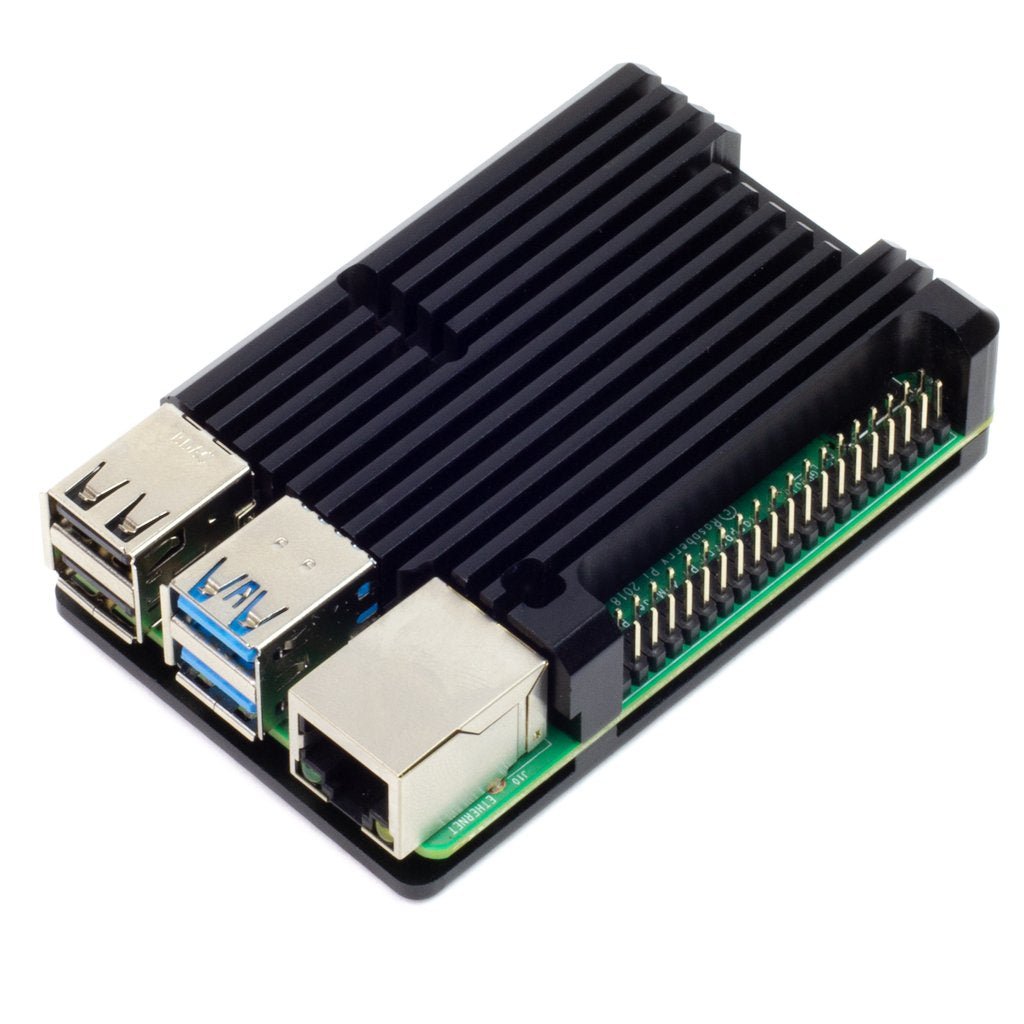

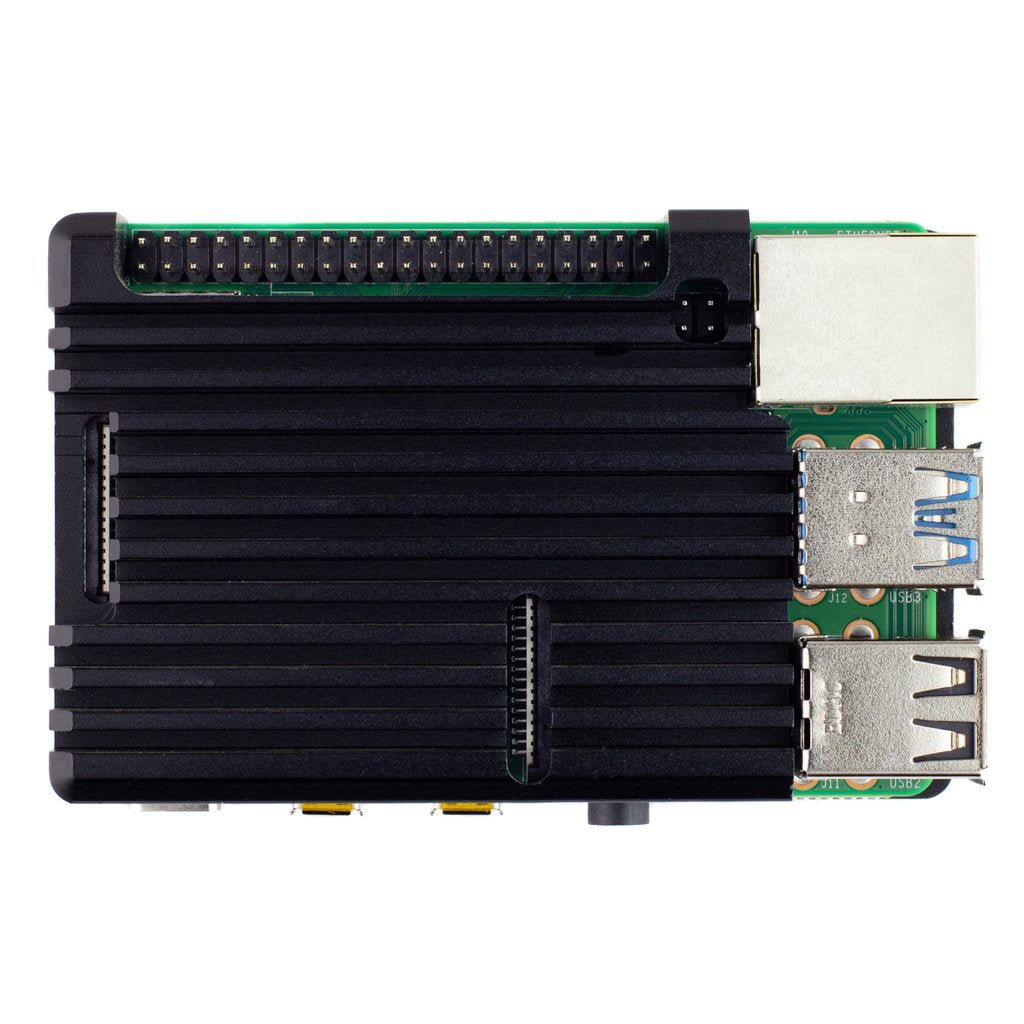

Ce boîtier dissipateur thermique en aluminium anodisé protégera votre Raspberry Pi 4 et vous offrira un refroidissement passif très efficace. C'est idéal dans les cas où vous souhaitez un refroidissement totalement silencieux, par exemple si vous construisez un centre multimédia domestique.
La livraison comprend un tampon thermique pour assurer le contact thermique entre le processeur et le boîtier supérieur, ainsi qu'une clé Allen pratique et un jeu de boulons hexagonaux pour fixer le boîtier ensemble.
Le boîtier vous donne accès à tous les ports, broches et connecteurs.
Caractéristiques
- Boîtier supérieur et inférieur en aluminium anodisé
- Dissipateur thermique finlandais
- Chemin thermique
- Boulons hexagonaux et clé Allen inclus
- Accès à tous les ports, broches et connecteurs
- Compatible avec Raspberry Pi 4
Assemblée
L'assemblage de votre boîtier de dissipateur thermique est assez simple et ne devrait prendre que quelques minutes. La première et la plus importante chose est de vous assurer que votre Pi est éteint et débranché avant d’installer le boîtier.
Prenez l'un des tampons thermiques et décollez les films protecteurs des deux côtés (il y a un film blanc et un film transparent facile à manquer de l'autre côté. Collez le tampon thermique sur le processeur de votre Pi (le carré métallique le plus proche du milieu). du PCB).
Coller d'abord le tampon thermique sur le processeur est une bien meilleure façon de le positionner correctement que d'essayer de le coller sur le boîtier. N'utilisez qu'un seul tampon thermique avec le Raspberry Pi 4 .
Positionnez le top case puis, en le maintenant en place, retournez le tout et positionnez le bottom case sur la face inférieure de votre Pi. Utilisez les quatre boulons hexagonaux et toutes les clés pour fixer le boîtier.
Remarques
- Le boîtier est en métal et donc conducteur, veillez donc à ne court-circuiter aucun composant et assurez-vous que votre RPi est éteint et débranché lors de l'installation du boîtier.
- Cela peut paraître évident, mais le boîtier deviendra chaud à l'usage
- Dimensions : 87 × 56 × 25,5 mm
