Description

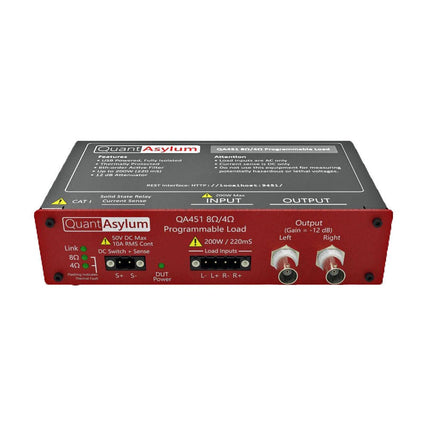

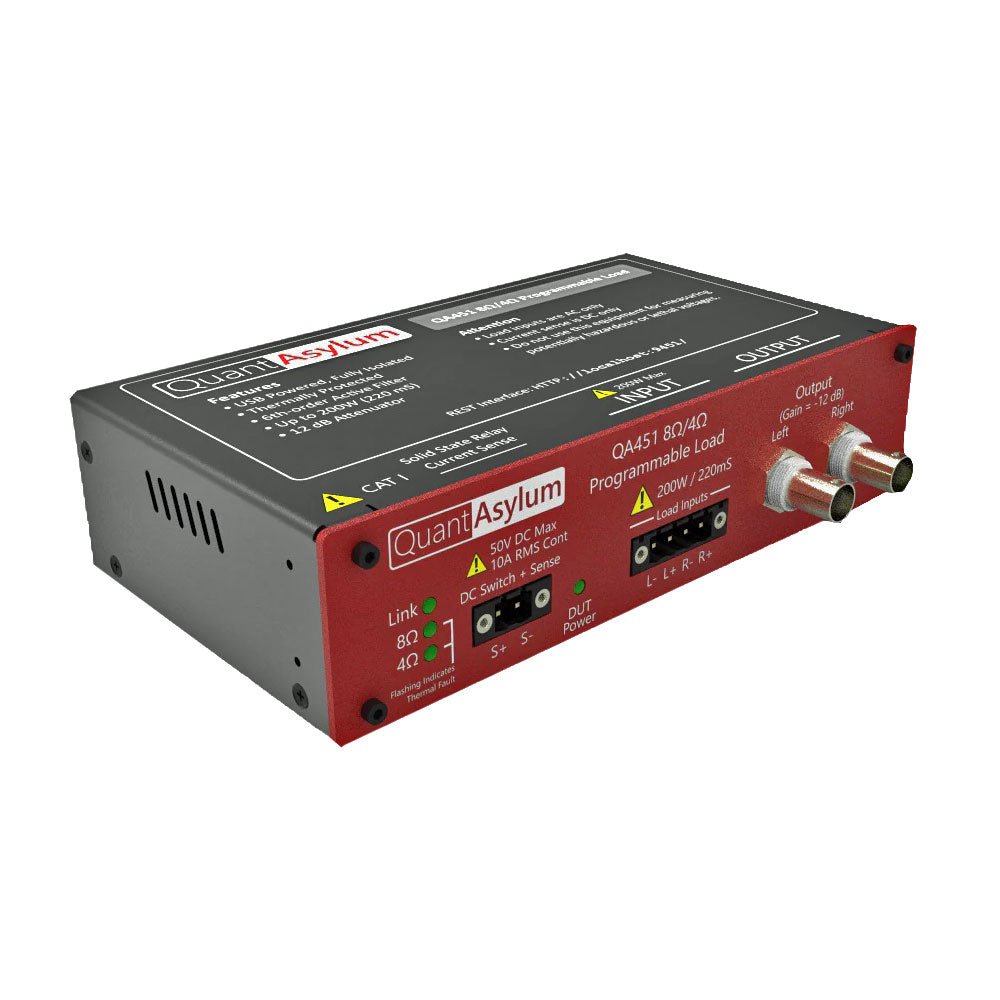

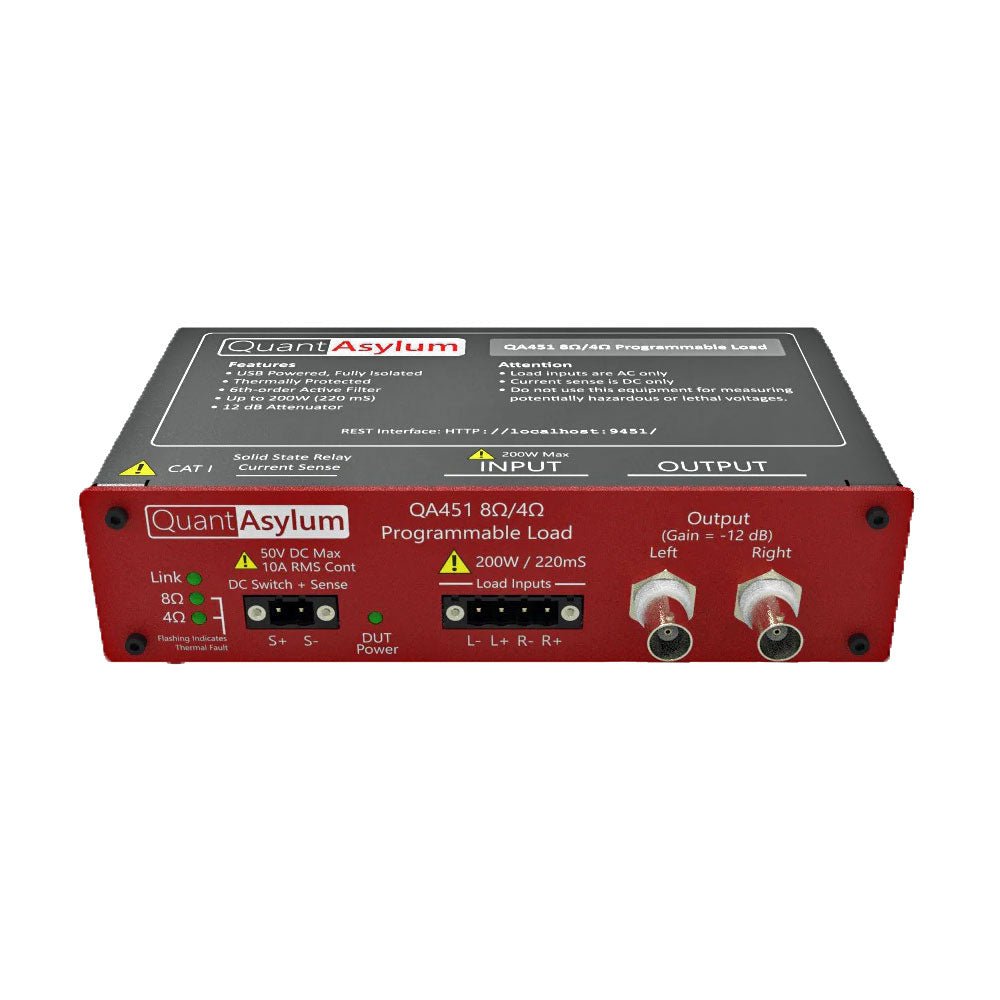

La charge QA451est conçue pour le test rapide des amplificateurs audio phoniques. Si vous devez tester un amplificateur au niveau de ses modules (prévus pour une alimentation unique), la charge QA451 permet le contrôle de la ligne d'alimentation au repos et en fonctionnement. La charge QA451 est un complément de l'analyseur audio QA403 audio analyzer. Le fonctionnement combiné des deux produits permet de réaliser des mesures rapides, répétitives et automatisées sur des amplificateurs audios phoniques pouvant atteindre plusieurs centaines de watts.
Caractéristiques
- Charge programmable 4/8 Ω
- Totalement isolée du PC
- Alimenté par prise USB
- Tolérance 200 W pendant 220 ms
- Mesure de l'intensité CC
- Filtre passe-bas (LPS) du 6éme ordre intégré
Interface REST
La charge QA451 peut être contrôlé manuellement depuis un ordinateur personnel, ou à distance par une interface web de type REST.
Mesure de l'intensité
La charge QA451 offre une alimentation externe économique, à tension fixe, pour alimenter l'amplificateur durant les tests, réduisant ainsi les coûts de votre banc de test. Une commutation de la ligne positive permet un contrôle arrêt-marche de l'amplificateur. Lorsque l'alimentation est active, un circuit de mise sous-tension graduelle permet d'éviter que l'amplificateur en test ne subisse l'apparition brusque d'un courant élevé, risquant d'endommager ses composants. En fonctionnement, la charge QA451 permet la mesure du courant d'isolement d'une alimentation pouvant délivrer jusqu'à 15 A, avec une résolution de 10 à 20 mA. Les mesures automatisées des performances ainsi réalisées, permettent une vérification préliminaire du bon fonctionnement de l'amplificateur.
Charges de 4 et 8 Ω
L'appareil QA451 permet de disposer de charges résistives de 4 et 8 ohms. Les charges sont protégées thermiquement grâce à des capteurs thermiques rapides de haute précision garantissant que des conditions anormales n'endommagent pas la charge QA451.
