Description
Cette offre groupée comprend le kit de démarrage Red Pitaya STEMlab 125-14 PRO Gen 2 et le nouveau livre « Experimenting with Red Pitaya STEMlab Gen 2 ».
Le kit de démarrage Red Pitaya STEMlab 125-14 PRO Gen 2 est une plateforme puissante et flexible destinée aux applications de traitement du signal, d'acquisition de données et de mesure électronique. Conçu pour les ingénieurs, les développeurs, les chercheurs et les enseignants, ce kit fournit tout le nécessaire pour commencer à développer des systèmes avancés de mesure et de contrôle.
Au cœur du kit se trouve la carte STEMlab 125-14 PRO Gen 2, une version améliorée et ultra-légère. Équipée du SoC Xilinx Zynq-7010 avec 512 Mo de RAM, elle combine la programmabilité d’un FPGA avec la puissance de traitement d’un processeur ARM pour permettre la mise en œuvre d’instruments haute performance et de solutions de traitement de signaux personnalisées.
La carte offre une résolution ADC et DAC de 14 bits, un taux d’échantillonnage de 125 MS/s, une plage d’entrée de ±20 V et une bande passante pouvant atteindre 60 MHz. Son frontal analogique à faible bruit amélioré, sa connectivité USB-C et sa conception compacte la rendent adaptée aux applications exigeantes telles que le développement RF, les systèmes radar, la recherche en photonique, la radio logicielle (SDR) et l’automatisation industrielle.
Le kit de démarrage comprend tous les accessoires essentiels pour une utilisation immédiate : une carte microSD avec système d’exploitation préinstallé, une alimentation, un câble Ethernet pour l’accès à distance, deux sondes d’oscilloscope de 100 MHz et des adaptateurs SMA-BNC pour des connexions de signaux flexibles.
Le kit de démarrage Red Pitaya STEMlab 125-14 PRO Gen 2 constitue une excellente plateforme pour le prototypage rapide, le développement FPGA, l'instrumentation de mesure et l'expérimentation électronique avancée.
Caractéristiques
- Résolution ADC et DAC 14 bits
- Fréquence d'échantillonnage de 125 MS/s
- Plage d'entrée de ±20 V
- Bande passante jusqu'à 60 MHz
- SoC Xilinx Zynq-7010 (FPGA + processeur ARM)
- 512 Mo de RAM
- Frontières analogiques à faible bruit
Applications
- Développement et tests RF
- Radar et systèmes sans fil
- Radio logicielle (Software Defined Radio, SDR)
- Photonique et recherche optique
- Automatisation industrielle et systèmes de contrôle
- Analyse et instrumentation du signal
- Rapide prototypage de systèmes de mesure électroniques
Spécifications
| Processeur |
Dual core ARM Cortex-A9 |
| FPGA |
SoC AMD Xilinx Zynq-7010 |
| RAM |
512 Mo (4 Go) |
| Stockage |
Carte microSD (jusqu'à 32 Go) |
| Système d'exploitation |
Red Pitaya OS basé sur Linux |
| Résolution ADC |
14 bits |
| DAC Résolution |
14 bits |
| Bande passante |
60 MHz (CC) |
| Fréquence d'échantillonnage |
125 Méch/s |
| Nombre d'entrées analogiques |
2 |
| Nombre de sorties analogiques |
2 |
| Plage de tension d'entrée |
±1 V (BT) / ±20 V (HT) |
| Impédance d'entrée |
1 MΩ / 10 Ω pF |
| Plage de tension de sortie |
±1 V |
| Ethernet |
1 port Gigabit Ethernet (RJ45) |
| USB |
2 ports USB-C 2.0 (alimentation et console) |
| E/S numériques |
16 E/S à usage général (3,3 V) |
| Interfaces de communication |
I²C, SPI, UART, CAN |
| Alimentation |
5 V/3 A via USB-C |
| Dimensions |
106,8 x 60,0 x 17,9 mm |
Inclus

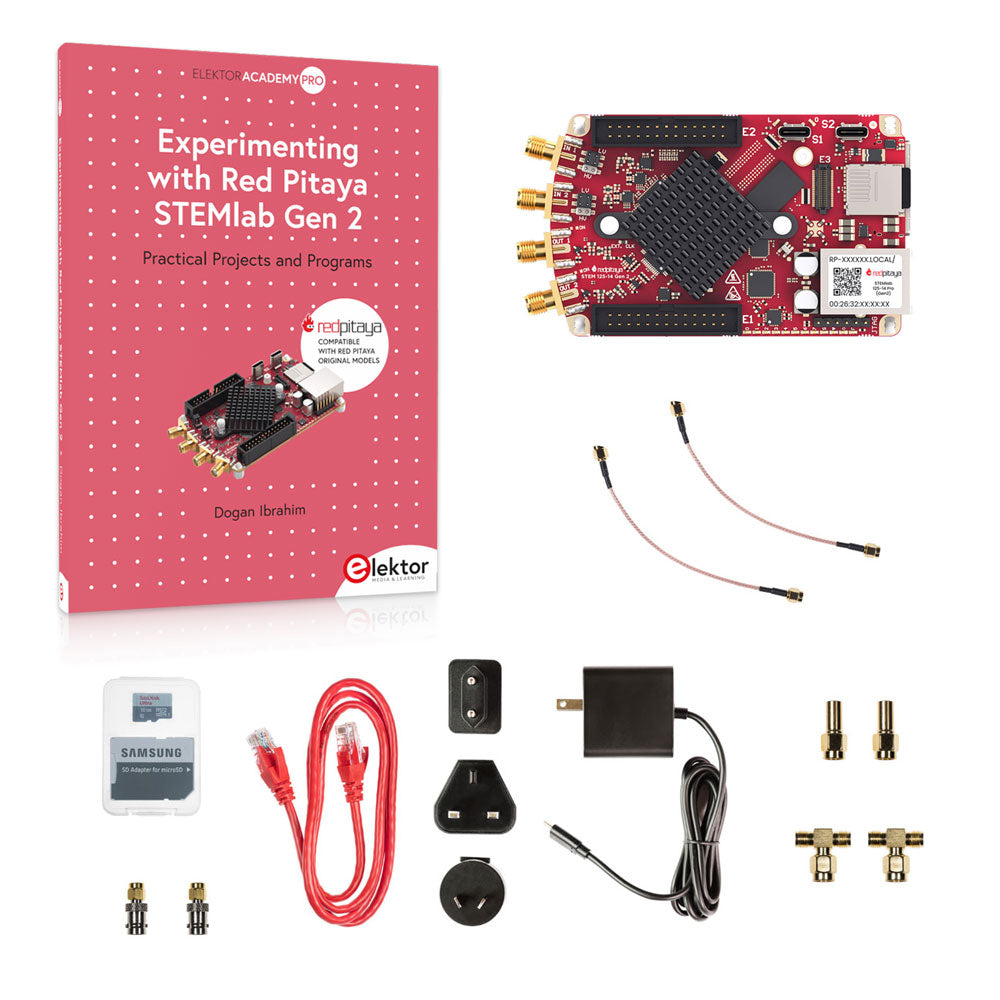

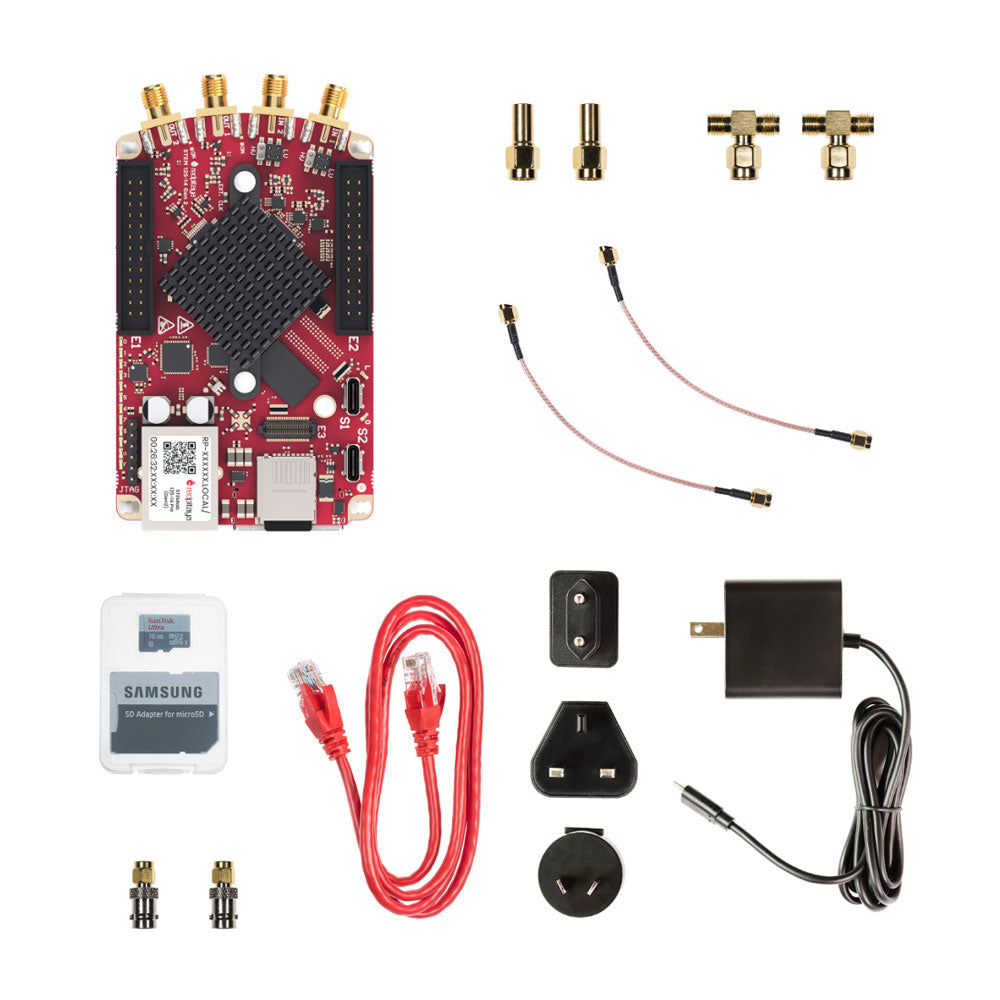

- 1x Carte Red Pitaya STEMlab 125-14 PRO Gen 2
- 2x Sondes d'oscilloscope 100 MHz
- 2x Adaptateurs SMA vers BNC
- 1x Carte microSD avec système d'exploitation préinstallé
- 1x Alimentation USB-C
- 1x Câble Ethernet
Téléchargements
Livre : Experimenting with Red Pitaya STEMlab Gen 2
Avec ce nouveau livre, Red Pitaya va bien au-delà d’une simple carte polyvalente. Il devient un puissant instrument de laboratoire pour la mesure, l’analyse et le contrôle de précision.
Des bases du développement de projets électroniques, de la surveillance, du contrôle et de la conception jusqu’aux tests, ce livre vous guide pas à pas à travers tout ce que vous devez savoir pour exploiter pleinement le potentiel du matériel et des logiciels Red Pitaya.
L’ouvrage présente des projets en temps réel basés sur FPGA, développés sur PC à l’aide de l’environnement Vivado, puis transférés sur Red Pitaya pour exécution et test.
Vous découvrirez des performances améliorées, des capacités d’E/S étendues, des fonctionnalités FPGA optimisées ainsi que des options de connectivité avancées, ouvrant de nouvelles perspectives pour la mesure, la surveillance et le contrôle de précision dans vos applications embarquées.
Dans ce livre, vous découvrirez :
- Une analyse approfondie de l’architecture et du design matériel de Red Pitaya
- Des expériences électroniques utilisant Red Pitaya pour la mesure et la surveillance
- Des projets pratiques utilisant le langage de programmation Python
- Des conseils pratiques pour la programmation FPGA avec Red Pitaya
- Des projets FPGA Red Pitaya utilisant le Verilog HDL sous Vivado IDE
- La conception pratique de projets électroniques incluant mesure et tests
- Des exemples pas à pas reliant la théorie à la mise en œuvre réelle
Que vous conceviez vos propres circuits électroniques, développiez des outils d’analyse de signaux ou créiez des systèmes de contrôle ou de surveillance en temps réel, ce livre vous apporte les connaissances et la confiance nécessaires pour maîtriser et personnaliser pleinement la plateforme Red Pitaya.
