Description
Cette plaque effectrice d'extrémité rigide est conçue pour remplacer l'étage Z standard AxiDraw pen-lift et fournit un schéma de montage alternatif pour monter diverses choses à l'extrémité du bras de l'AxiDraw, pour les applications où une plus grande rigidité est importante mais la capacité de levage de l'étage Z standard n'est pas requis.

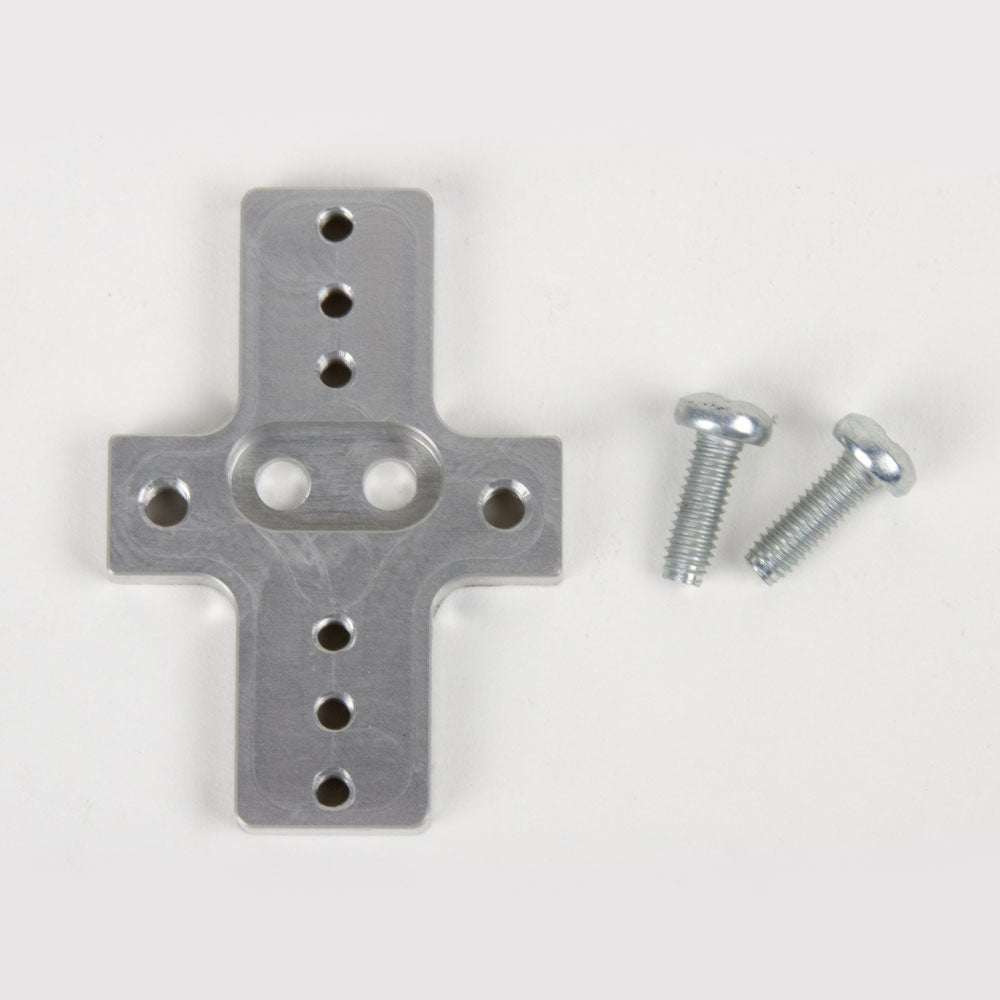

L'effecteur d'extrémité rigide est usiné sur mesure à partir d'aluminium et comporte six trous taraudés M3 et deux trous taraudés M4 pour le montage de tout ce que vous souhaitez monter à l'extrémité de l'AxiDraw, pour l'utiliser comme bras de robot 2D. Le motif de trous est compatible avec le clip pour stylo AxiDraw, vous pouvez donc, si vous le souhaitez, monter le clip pour stylo AxiDraw sur cet effecteur final.

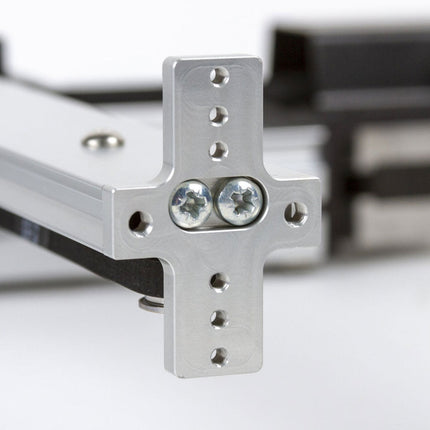

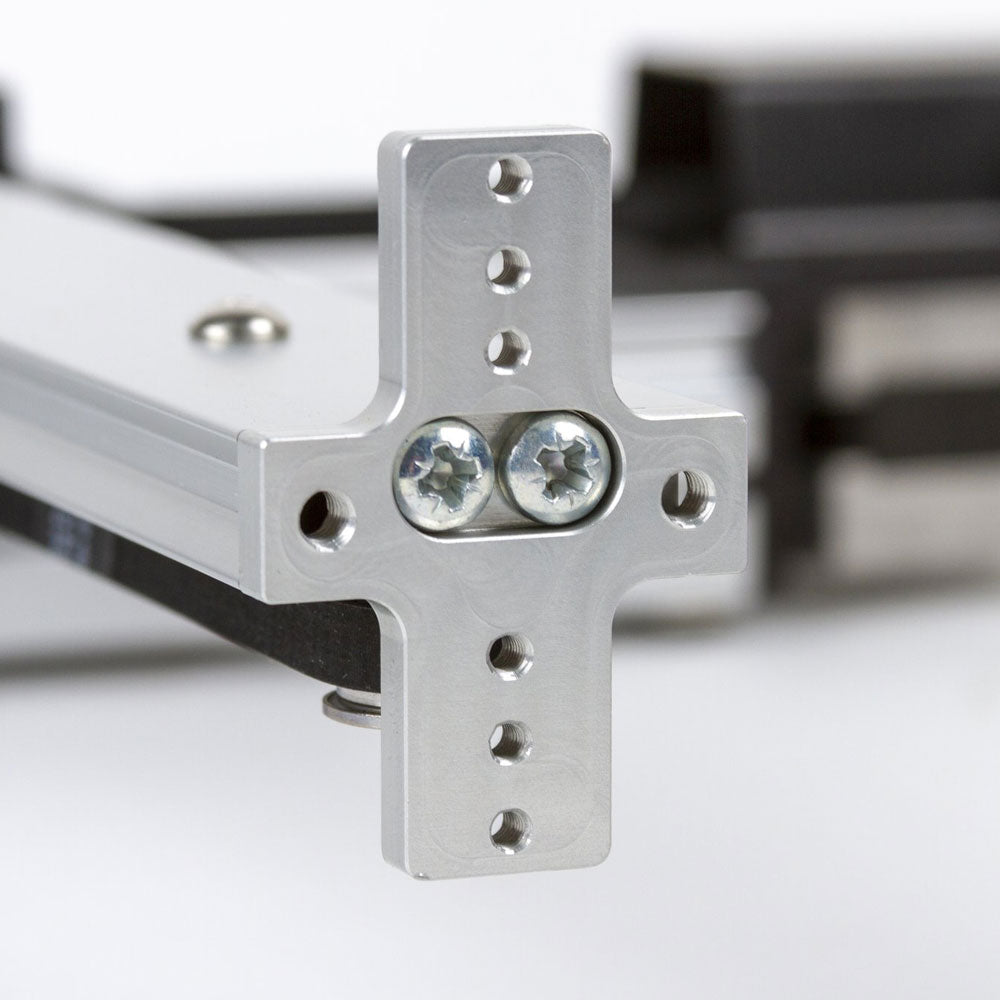

L'installation est simple, mais nécessite un tournevis Pozidrive PZ2, non inclus*. Retirez le clip du stylo de l'AxiDraw, puis retirez l'étage Z du levage du stylo en retirant deux vis avec le tournevis PZ2. Installez la plaque effectrice d'extrémité rigide à sa place, à l'aide des deux vis de montage fournies et du tournevis PZ2. Vous souhaiterez peut-être également attacher ou retirer complètement les guides-câbles de l'AxiDraw, qui s'étendent normalement pour alimenter l'étage de levage du stylo.
Caractéristiques
- Matériau : aluminium 6061-T6 anodisé
- Taille: 1,97 x 1,38 x 0,19 pouces (50 x 35 x 4,8 mm)
- Poids : environ 11 g
- Matériel de montage : inclus (deux vis autotaraudeuses à tête pozidrive M4x12)
Compatibilité
- Tous les traceurs à stylet de la famille AxiDraw V3
- AxiDraw V3/A3
- AxiDraw SE/A3
- Modèles AxiDraw MiniKit
