Description

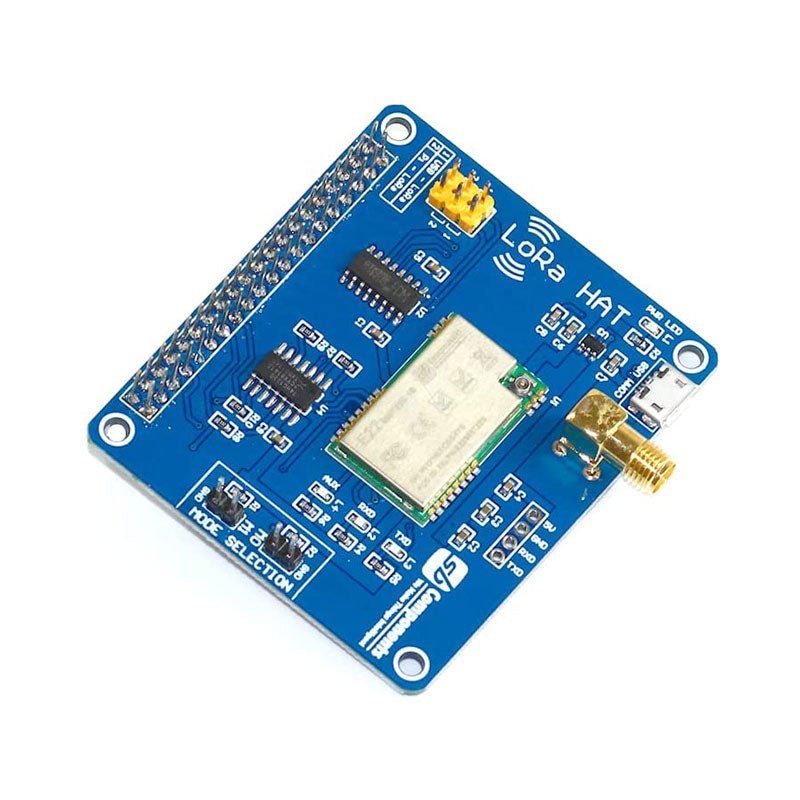

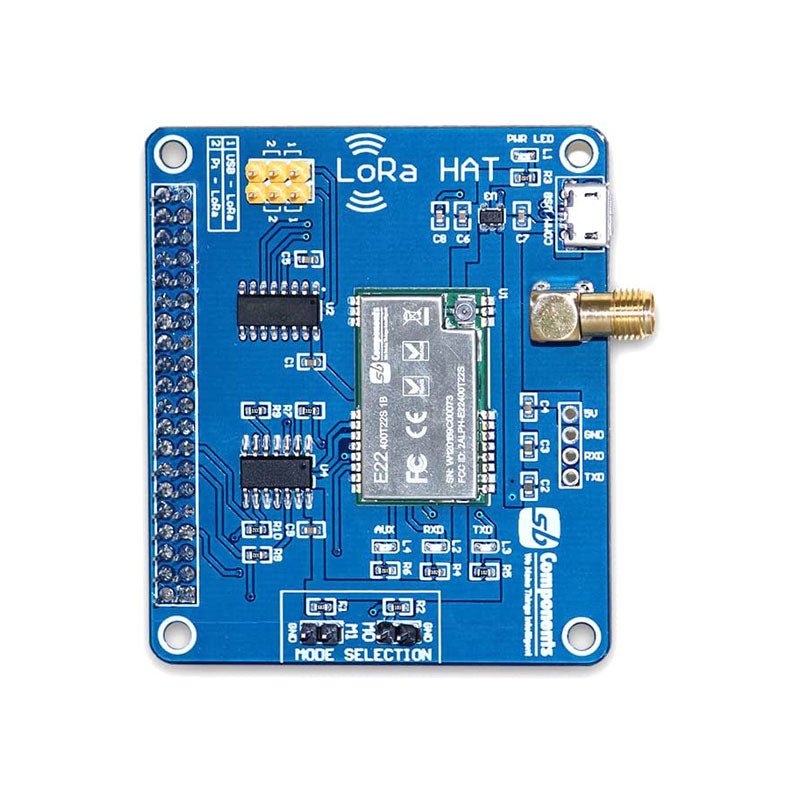

LoRa HAT, un module de transmission de données à faible consommation d'énergie, est livré avec un convertisseur CH340 USB vers UART intégré, un traducteur de niveau de tension (74HC125V), un connecteur d'antenne SMA E22-900T22S et E22-400T22S, un connecteur d'antenne IPEX, une technologie de modulation de spectre étalé LoRa avec répétition automatique à plusieurs niveaux.
Caractéristiques
- Écran LCD 1,14' intégré
- Traducteur de niveau de tension (74HC125V)
- Portée de communication jusqu'à 5 km
- Prend en charge la répétition automatique pour transmettre plus longtemps
- Basse consommation énergétique
- Hautement sécurisé
- Pour évaluer la qualité du signal avec le RSSI ou « Indicateur de force du signal reçu »
- Prise en charge de la configuration des paramètres sans fil
- Prise en charge de la transmission à point fixe
- Connecteur d'antenne SMA et IPEX
- Communication USB vers LoRa et Pico vers LoRa via UART
- Livré avec des ressources de développement et un manuel
- Indicateurs LED :
- RXD/TXD : indicateur UART RX/TX
- AUX : indicateur auxiliaire
- PWR : indicateur de puissance
- Cavaliers de sélection série/USB :
- A : USB VERS UART pour contrôler le module LoRa via USB
- B : contrôlez le module LoRa via Raspberry Pi Pico
- Cavaliers de sélection du mode données/commande :
- Court M0, court M1 : mode de transmission
- Court M0, ouvert M1 : mode configuration
- Ouvert M0, court M1 : mode WOR
- Ouvrez M0, ouvrez M1 : mode veille profonde
Caractéristiques
- Fréquence : 850,125 ~ 930,125 MHz / 410 ~ 493 MHz (plage programmable)
- Puissance : 22 dBm
- Distance : jusqu'à 5 km
- Interface : Communication UART
- Module de port série : E22-900T22S1B / E22-400T22S
- Traducteur de niveau de tension : 74HC125V

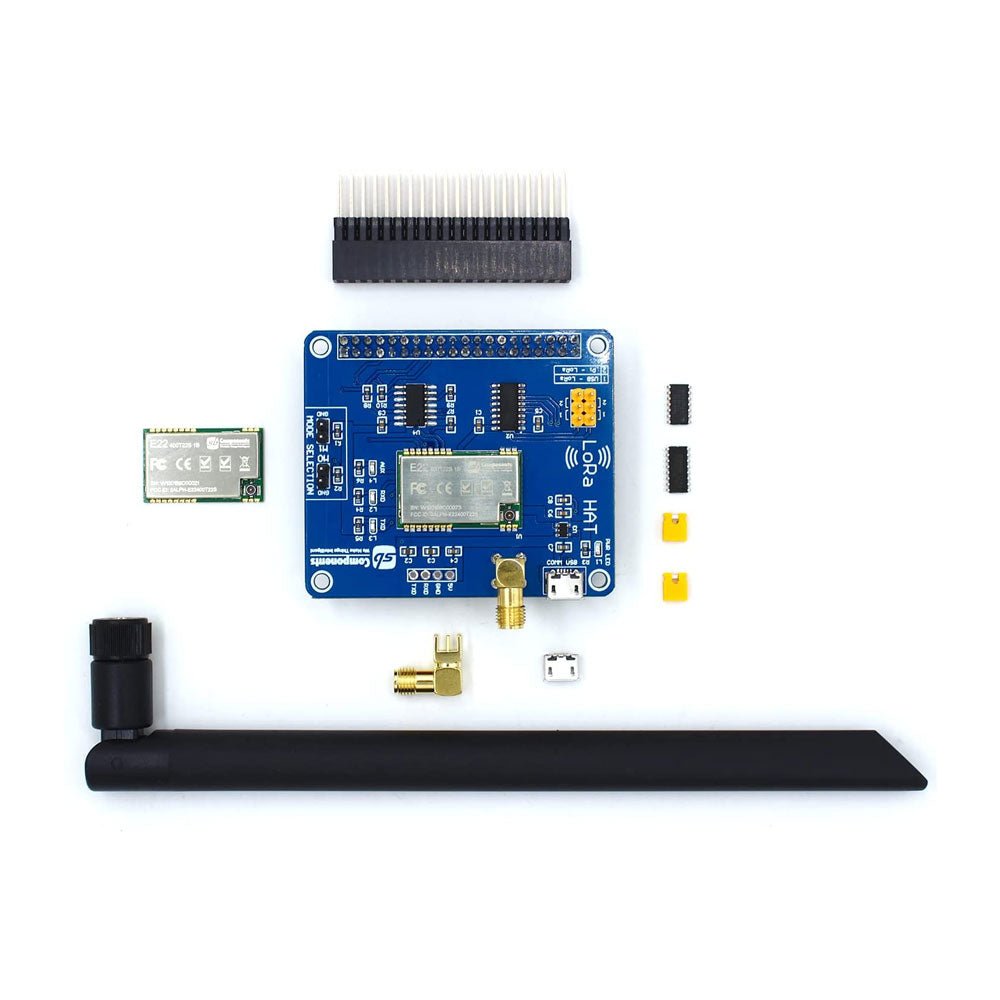

Inclus
- 1x module LoRa
- 1x Antenne

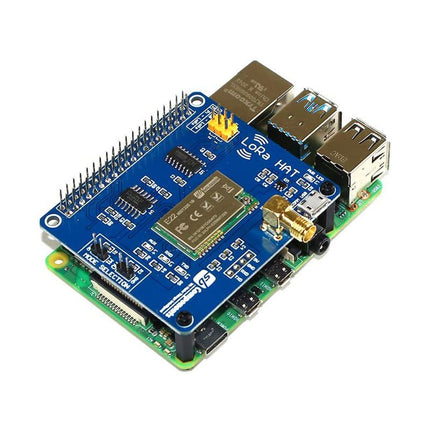

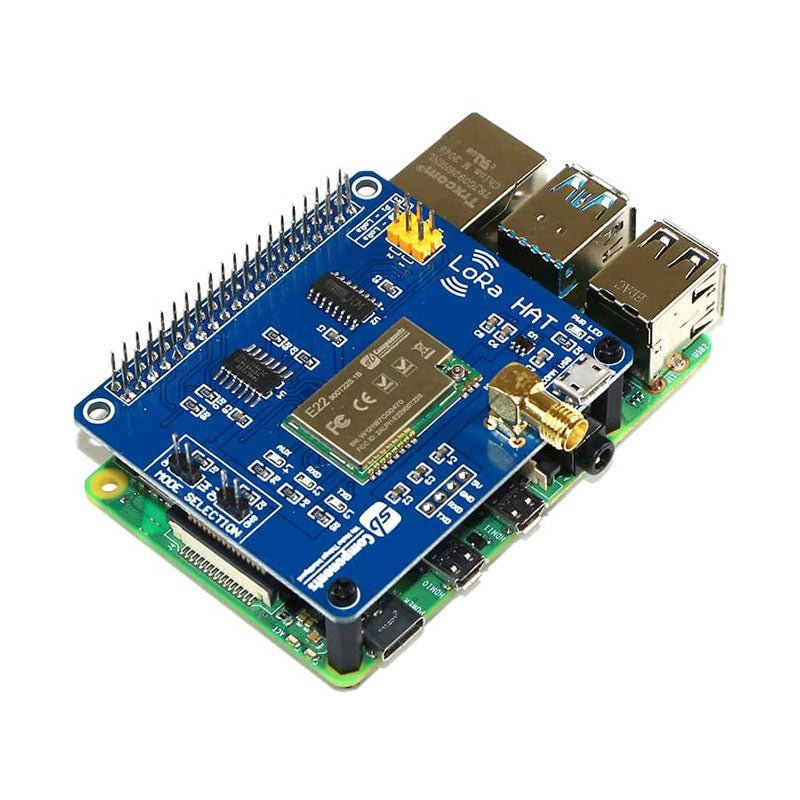

Remarque : la carte Raspberry Pi n'est pas incluse.
