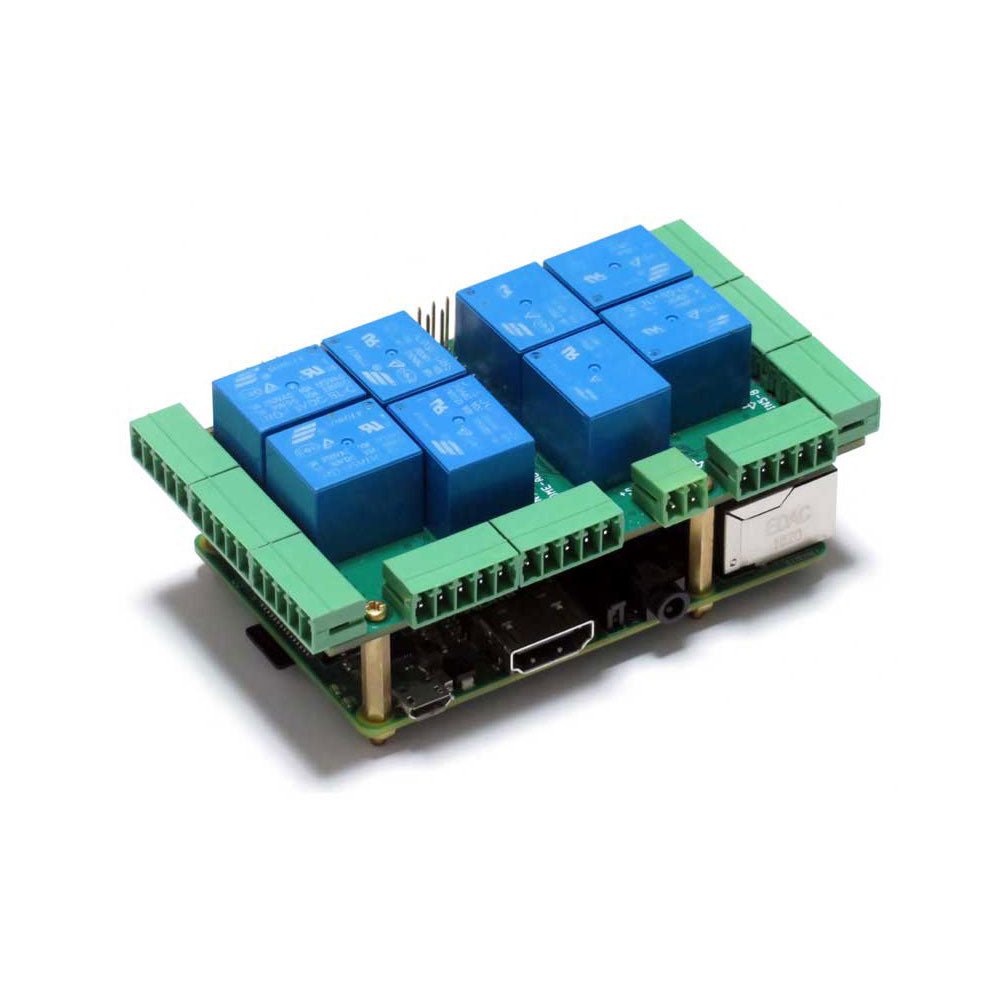

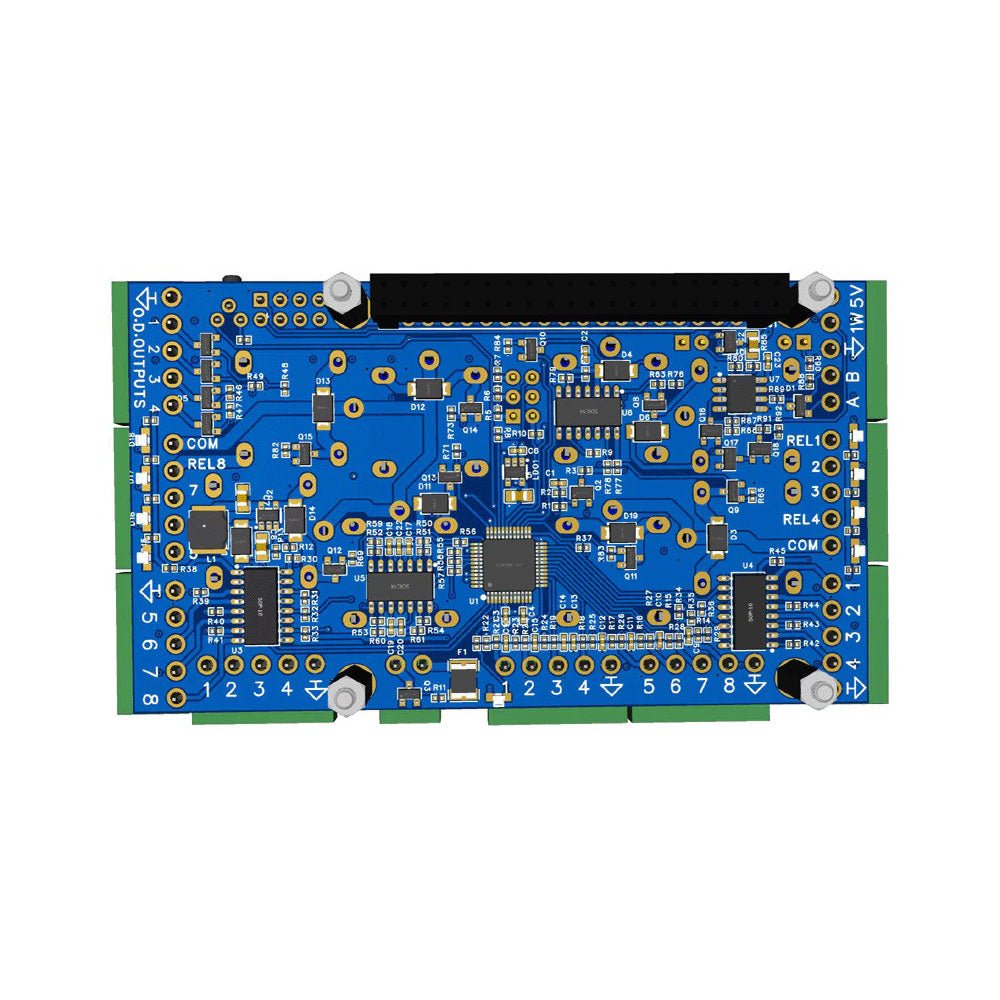

Description
Le HAT Domotique utilise uniquement des connecteurs enfichables. De plus, la dernière version (V4.0 et ultérieure) dispose de deux nouveaux ports de communication : 1-Wire et RS485.
La carte utilise uniquement une alimentation de 5 V. L'alimentation élévateur intégrée génère 12 V pour alimenter les sorties analogiques 0-10 V.
Un bouton-poussoir à usage général, connecté directement à une broche GPIO du Raspberry Pi, peut être utilisé pour arrêter le Raspberry Pi sans clavier ou pour forcer n'importe quelle sortie à un état souhaité.
- Solution idéale pour vos projets de domotique Raspberry Pi.
- Lisez les températures dans jusqu'à 8 zones avec des entrées analogiques.
- Contrôlez votre système de chauffage et de climatisation avec les 8 relais intégrés.
- Utilisez les 8 entrées numériques optiquement isolées pour votre système de sécurité.
- Activez le chien de garde matériel pour surveiller et redémarrer le Raspberry Pi en cas de blocage du logiciel.
- Contrôlez les systèmes à quatre lumières avec les quatre sorties PWM à drain ouvert (vous fournissez une alimentation externe jusqu'à 24 V).
- Contrôlez quatre variateurs de lumière à l'aide de sorties 0-10 V.
Compatibilité
La carte est compatible avec toutes les versions de Raspberry Pi de Zero à 4. Elle partage le bus I²C en utilisant seulement deux des broches GPIO du Raspberry Pi pour gérer les huit cartes. Cette fonctionnalité laisse les 24 GPIO restants disponibles pour l'utilisateur.
Exigences d'alimentation
La carte domotique a besoin de 5 V pour fonctionner et peut être alimentée depuis Raspberry Pi ou depuis son propre connecteur enfichable. Les bobines de relais intégrées sont également alimentées à partir du 5 V. Une alimentation élévateur de tension intégrée de 5 V à 12 V génère la tension nécessaire pour piloter les sorties analogiques 0-10 V. Un régulateur local de 3,3 V alimente le reste du circuit. La carte a besoin de 50 mA pour fonctionner avec tous les relais désactivés. Chaque relais a besoin de jusqu'à 80 mA pour s'allumer.
Relais
Les 8 relais intégrés ont des contacts reliés à des connecteurs enfichables robustes, ce qui rend la carte facile à utiliser lorsque plusieurs cartes sont empilées. Les relais sont regroupés en deux sections de quatre relais chacune, avec une borne commune et un contact NO pour chaque relais. Les relais sont évalués à 10 A/24 V CC et 250 V CA, mais en raison des limitations de la géométrie de la carte, les relais ne peuvent commuter que 3 A et 24 V, CA ou CC. Les LED d'état indiquent lorsque les relais sont activés ou désactivés.

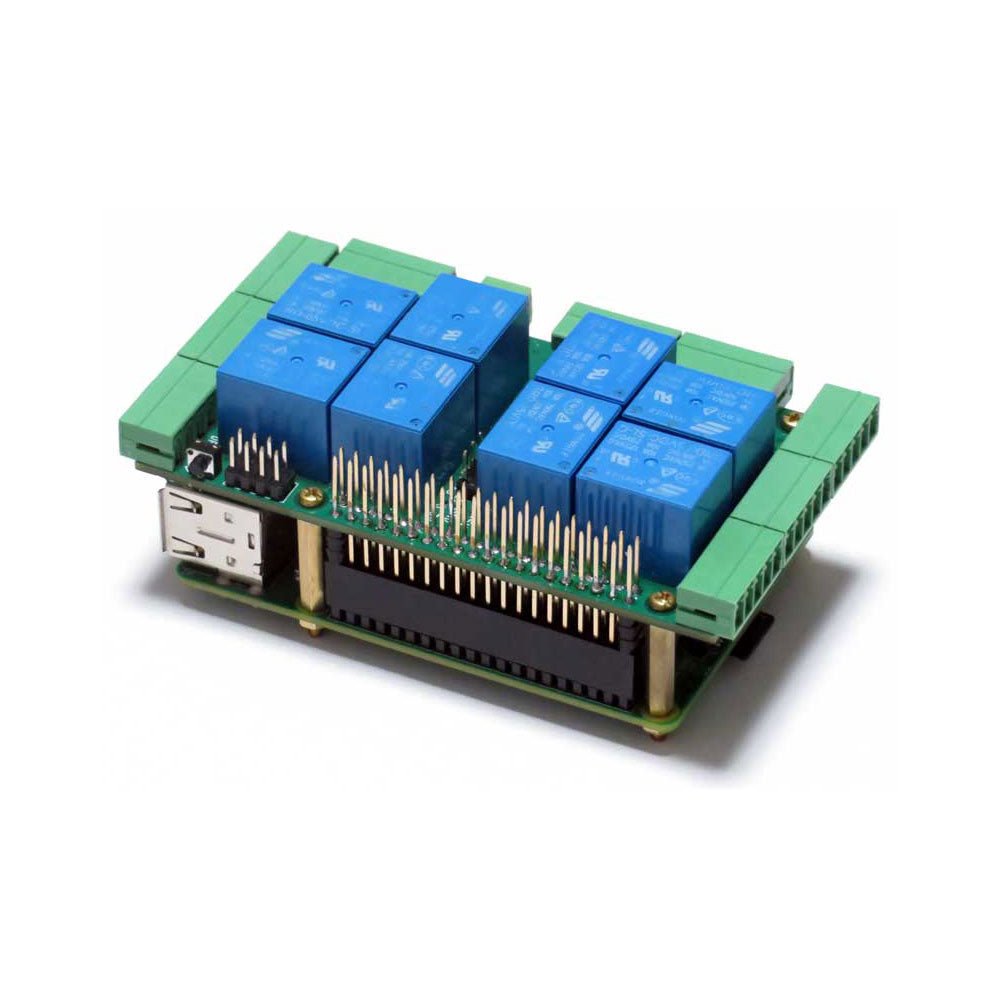

Empiler plusieurs cartes
Jusqu'à huit cartes domotiques peuvent être empilées sur votre Raspberry Pi. Chaque carte est identifiée par des cavaliers que vous installez pour indiquer le niveau dans la pile. Les cartes peuvent être installées dans n'importe quel ordre. Le cavalier à trois positions situé dans le coin supérieur droit de la carte sélectionne le niveau de pile.
Caractéristiques
- Huit relais avec LED d'état et contacts NO
- Empilable sur huit couches
- Huit entrées A/D 12 bits, fréquence d'échantillonnage de 250 Hz
- Quatre sorties DAC 13 bits (gradateurs 0-10 V)
- Quatre sorties PWM 24 V/4 A à drain ouvert
- Huit entrées numériques optiquement isolées
- Fermeture de contact/compteurs d'événements jusqu'à 500 Hz
- Quatre entrées d'encodeur en quadrature
- 26 GPIO de Raspberry Pi disponibles
- Ports de communication 1-WIRE et RS485
- Connecteurs enfichables 26-16 AWG pour tous les ports
- Chien de garde matériel embarqué
- Fusible réarmable intégré
- Protection contre l'inversion de l'alimentation
- Entretoises en laiton, vis et écrous inclus
- Auto-test du matériel avec câble de bouclage
- Matériel open source, schémas disponibles
- Processeur 32 bits fonctionnant à 64 MHz
- Utilise uniquement le port I²C (adresse 0x28..0x2f), toutes les broches GPIO disponibles
Caractéristiques
- Alimentation : connecteur enfichable, 5 V/3 A
- Consommation électrique : 50 mA (tous les relais désactivés), 700 mA (tous les relais activés)
- Fusible réarmable intégré : 3 A
- Sorties à drain ouvert : maximum 3 A, 24 V
- Relais 1,2,3,4,5,8 : contacts NO, 6 A/24 VAC ou DC
- Relais 6.7 : 3 A/24 VAC ou DC
- Entrées analogiques :
- Tension d'entrée maximale : 3 V
- Impédance d'entrée : 50 KΩ
- Résolution : 12 bits
- Taux d'échantillonnage : 250 échantillons/sec.
- Sorties DAC :
- Charge résistive : Minimum 1 KΩ
- Précision : ±1 %
- Entrées numériques opto-isolées :
- Courant direct d'entrée : typique 5 mA, maximum 50 mA
- Résistance série d'entrée : 1K
- Tension inverse d'entrée: 5V
- Tension directe d'entrée : 25 V à 10 mA
- Résistance d'isolation : minimum 10 12 Ω
Inclus
- Carte empilable domotique pour Raspberry Pi avec carte auto-test
- Le matériel de montage
- 4x entretoises mâle-femelle en laiton M2,5x18 mm
- 4x vis en laiton M2,5x5 mm
- 4x écrous en laiton M2,5
- 2x cavaliers de niveau pile
- Toutes les fiches de connecteur requises
- Carte en plastique laminé montrant le brochage IO
