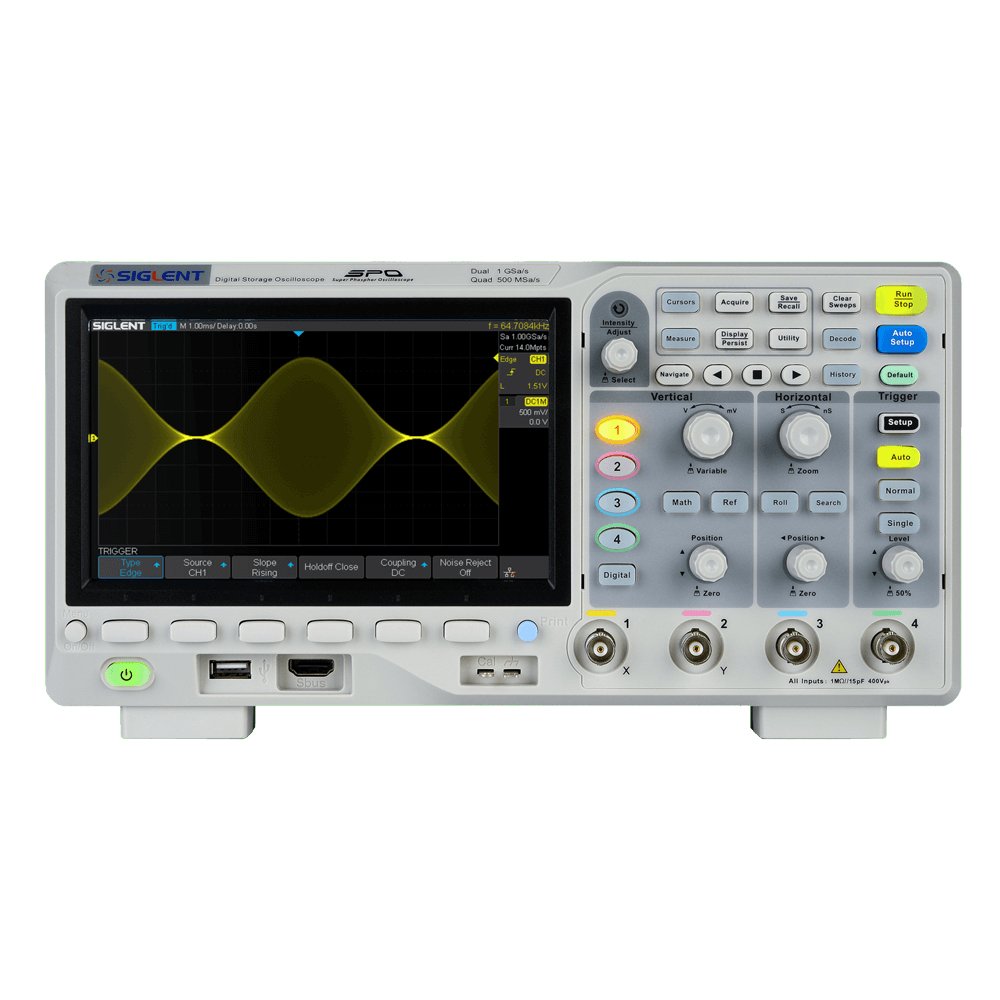

Siglent SDS1104X-E oscilloscope à 4 canaux (100 MHz)

  • MarqueSiglent

Description

Le Siglent SDS1104X-E utilise une nouvelle génération de technologie SPO (Super Phosphor Oscilloscope) qui offre une excellente fidélité des signaux et des performances. Le bruit du système est également inférieur à celui des produits similaires de l'industrie. Il est doté d'une plage d'entrée verticale minimale de 500 µV/div, d'un système de déclenchement numérique innovant à haute sensibilité et faible gigue, et d'un taux de capture de forme d'onde de 400 000 images/seconde (mode séquence).

Le SDS1104X-E est doté d’un affichage à 256 niveaux d'intensité et d'un mode d'affichage à température de couleur que l'on ne trouve pas dans les autres modèles de cette catégorie. Le dernier né des oscilloscopes SIGLENT supporte de nombreux modes de déclenchement puissants, y compris le déclenchement par bus série. Le décodage est une configuration standard incluant I²C, SPI, UART, CAN, LIN. L'enregistrement de l'historique des formes d'ondes et le déclenchement séquentiel permettent un enregistrement et une analyse étendus des formes d'ondes.

La nouvelle fonction mathématique FFT 1 Mpt est un autre ajout puissant qui confère au SDS1104X-E une très haute résolution de fréquence lors de l'observation des spectres de signaux.

Caractéristiques

  • Déclenchement intelligent : Bord, pente, largeur d'impulsion, fenêtre, course, intervalle, délai d'attente (Dropout) et motif.
  • Déclenchement et décodage libre du bus série : I²C, SPI, UART, RS232, CAN et LIN
  • Déclenchements vidéo et prise en charge de la HDTV
  • Faible bruit de fond et échelles de tension de 500 μV / div à 10 V / div
  • 10 types de raccourcis à un bouton, prise en charge de la configuration automatique, du défaut, des curseurs, de la mesure, du roulement, de l'historique, de l'affichage/de la persistance, de l'effacement du balayage, du zoom et de l'impression.
  • Mode d'acquisition segmentée (séquence), divisant la longueur maximale de l'enregistrement en plusieurs segments (jusqu'à 80 000), en fonction des conditions de déclenchement définies par l'utilisateur, avec un très petit segment de temps mort pour capturer l'événement qualifiant.
  • Fonction d'enregistrement de la forme d'onde historique (historique), la longueur maximale de la forme d'onde enregistrée est de 80 000 images.
  • Fonction de mesure automatique de 38 paramètres, prenant en charge les statistiques, les mesures de déclenchement, les mesures mathématiques, les mesures d'historique et les mesures de réf.
  • 1 Mpts FFT
  • Les mesures réelles et mathématiques peuvent utiliser les 14 Mpts de la mémoire.
  • Les touches de préréglage peuvent être personnalisées pour les réglages de l'utilisateur ou les valeurs par défaut de l'usine.
  • Mode d'effacement de sécurité
  • Fonction de passage/échec à grande vitesse basée sur le matériel
  • Grand écran TFT-LCD de 7 pouces avec une résolution de 800 x 480
  • Plusieurs types d'interface : USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out
  • Prise en charge des commandes de contrôle à distance SCPI
  • Affichage multilingue et aide intégrée
  • Contrôle par navigateur/page web embarquée pour une surveillance sans logiciel (modèles à 4 canaux uniquement)

Inclus

  • 1x Oscilloscope Siglent SDS1104X-E
  • 4x Sondes 100 MHz
  • 1x Carte de garantie
  • 1x Cordon d'alimentation
  • 1x Câble USB
  • 1x Guide de démarrage rapide

Téléchargements


Fiche produit

Le Siglent SDS1104X-E utilise une nouvelle génération de technologie SPO (Super Phosphor Oscilloscope) qui offre une excellente fidélité des signaux... Lire la suite

€ 509,00 TVA incluse
