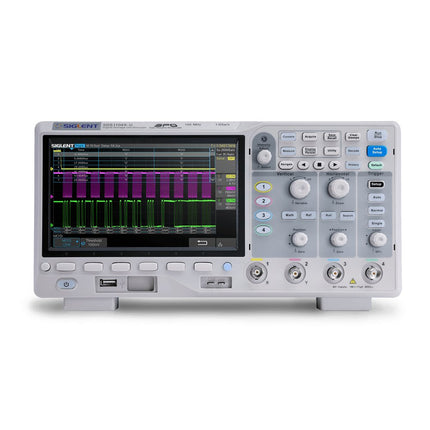

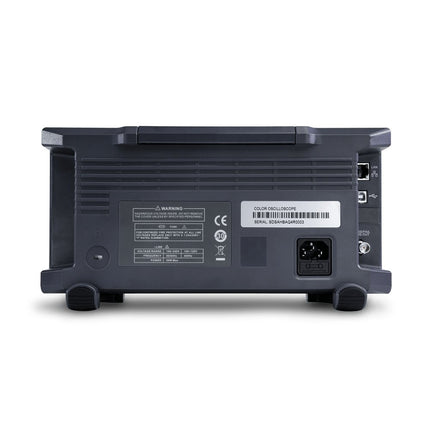

Oscilloscope Siglent SDS1104X-U 4 canaux (100 MHz)

  • MarqueSiglent

Description

La série SDS1000X-U utilise la technologie SPO (Super Phosphor Oscilloscope) qui offre une excellente fidélité et performance du signal. Il est livré avec un système de déclenchement numérique innovant à haute sensibilité et faible gigue, ainsi qu'un taux de capture de forme d'onde de 400 000 images/s (mode séquence). Le SDS1000X U utilise également une fonction d'affichage de l'intensité de 256 niveaux et un mode d'affichage de la température de couleur que l'on ne trouve pas dans les autres modèles de cette classe.

Un autre ajout puissant est la nouvelle fonction mathématique FFT de 128 k points qui confère au SDS1000X-U une résolution à très haute fréquence lors de l'observation des spectres de signaux. Le SDS1000X-U prend également en charge la recherche et la navigation. Les fonctionnalités et les performances du nouveau SDS1000X-U de SIGLENT ne peuvent être égalées nulle part ailleurs dans cette gamme de prix.

Caractéristiques

  • Bande passante de 100 MHz
  • Taux d'échantillonnage en temps réel jusqu'à 1 GSa/s
  • La dernière génération de technologie SPO
    • Taux de capture de forme d'onde jusqu'à 100 000 wfm/s (mode normal) et 400 000 wfm/s (mode séquence)
    • Prend en charge les modes d'évaluation de l'intensité et de température de couleur sur 256 niveaux
    • Longueur d'enregistrement jusqu'à 14 Mpts
    • Système de déclenchement numérique
  • Déclencheur intelligent : front, pente, largeur d'impulsion, fenêtre, runt, intervalle, délai d'attente (abandon), modèle
  • Déclenchement et décodage du bus série (Standard), prend en charge les protocoles I²C, SPI, UART, CAN, LIN
  • Déclencheur vidéo, prend en charge la TVHD
  • 10 types de raccourcis à un bouton, prend en charge la configuration automatique, les paramètres par défaut, les curseurs, la mesure, le rouleau, l'historique, l'affichage/la persistance, le balayage clair, le zoom et l'impression.
  • Mode d'acquisition segmenté (séquence), divise la longueur maximale d'enregistrement en plusieurs segments (jusqu'à 80 000), selon les conditions de déclenchement définies par l'utilisateur
  • Fonction de mesure automatique pour 38 paramètres ainsi que les fonctions Statistiques de mesure, Zoom, Gate, Math, Historique et Référence
  • Fonction d'enregistrement de la forme d'onde historique (Historique) (la longueur maximale de la forme d'onde enregistrée est de 80 000 images)
  • 128 000 pts FFT, prend en charge les pics et les marqueurs
  • Fonctions mathématiques (FFT, addition, soustraction, multiplication, division, intégration, différentielle, racine carrée)
  • Grand écran LCD TFT de 7 pouces avec une résolution de 800 x 480

Téléchargements


Fiche produit

La série SDS1000X-U utilise la technologie SPO (Super Phosphor Oscilloscope) qui offre une excellente fidélité et performance du signal. Il... Lire la suite

1 en stock

€ 429,00 TVA incluse
Membres identique

    • Expédier aujourd'hui ? Commandez dans Oct 15, 2024 17:00:00 +0200

    Détails

    SKU : 19722
    EAN : SDS1104X-U

    Description

    La série SDS1000X-U utilise la technologie SPO (Super Phosphor Oscilloscope) qui offre une excellente fidélité et performance du signal. Il est livré avec un système de déclenchement numérique innovant à haute sensibilité et faible gigue, ainsi qu'un taux de capture de forme d'onde de 400 000 images/s (mode séquence). Le SDS1000X U utilise également une fonction d'affichage de l'intensité de 256 niveaux et un mode d'affichage de la température de couleur que l'on ne trouve pas dans les autres modèles de cette classe.

    Un autre ajout puissant est la nouvelle fonction mathématique FFT de 128 k points qui confère au SDS1000X-U une résolution à très haute fréquence lors de l'observation des spectres de signaux. Le SDS1000X-U prend également en charge la recherche et la navigation. Les fonctionnalités et les performances du nouveau SDS1000X-U de SIGLENT ne peuvent être égalées nulle part ailleurs dans cette gamme de prix.

    Caractéristiques

    • Bande passante de 100 MHz
    • Taux d'échantillonnage en temps réel jusqu'à 1 GSa/s
    • La dernière génération de technologie SPO
      • Taux de capture de forme d'onde jusqu'à 100 000 wfm/s (mode normal) et 400 000 wfm/s (mode séquence)
      • Prend en charge les modes d'évaluation de l'intensité et de température de couleur sur 256 niveaux
      • Longueur d'enregistrement jusqu'à 14 Mpts
      • Système de déclenchement numérique
    • Déclencheur intelligent : front, pente, largeur d'impulsion, fenêtre, runt, intervalle, délai d'attente (abandon), modèle
    • Déclenchement et décodage du bus série (Standard), prend en charge les protocoles I²C, SPI, UART, CAN, LIN
    • Déclencheur vidéo, prend en charge la TVHD
    • 10 types de raccourcis à un bouton, prend en charge la configuration automatique, les paramètres par défaut, les curseurs, la mesure, le rouleau, l'historique, l'affichage/la persistance, le balayage clair, le zoom et l'impression.
    • Mode d'acquisition segmenté (séquence), divise la longueur maximale d'enregistrement en plusieurs segments (jusqu'à 80 000), selon les conditions de déclenchement définies par l'utilisateur
    • Fonction de mesure automatique pour 38 paramètres ainsi que les fonctions Statistiques de mesure, Zoom, Gate, Math, Historique et Référence
    • Fonction d'enregistrement de la forme d'onde historique (Historique) (la longueur maximale de la forme d'onde enregistrée est de 80 000 images)
    • 128 000 pts FFT, prend en charge les pics et les marqueurs
    • Fonctions mathématiques (FFT, addition, soustraction, multiplication, division, intégration, différentielle, racine carrée)
    • Grand écran LCD TFT de 7 pouces avec une résolution de 800 x 480
