Description

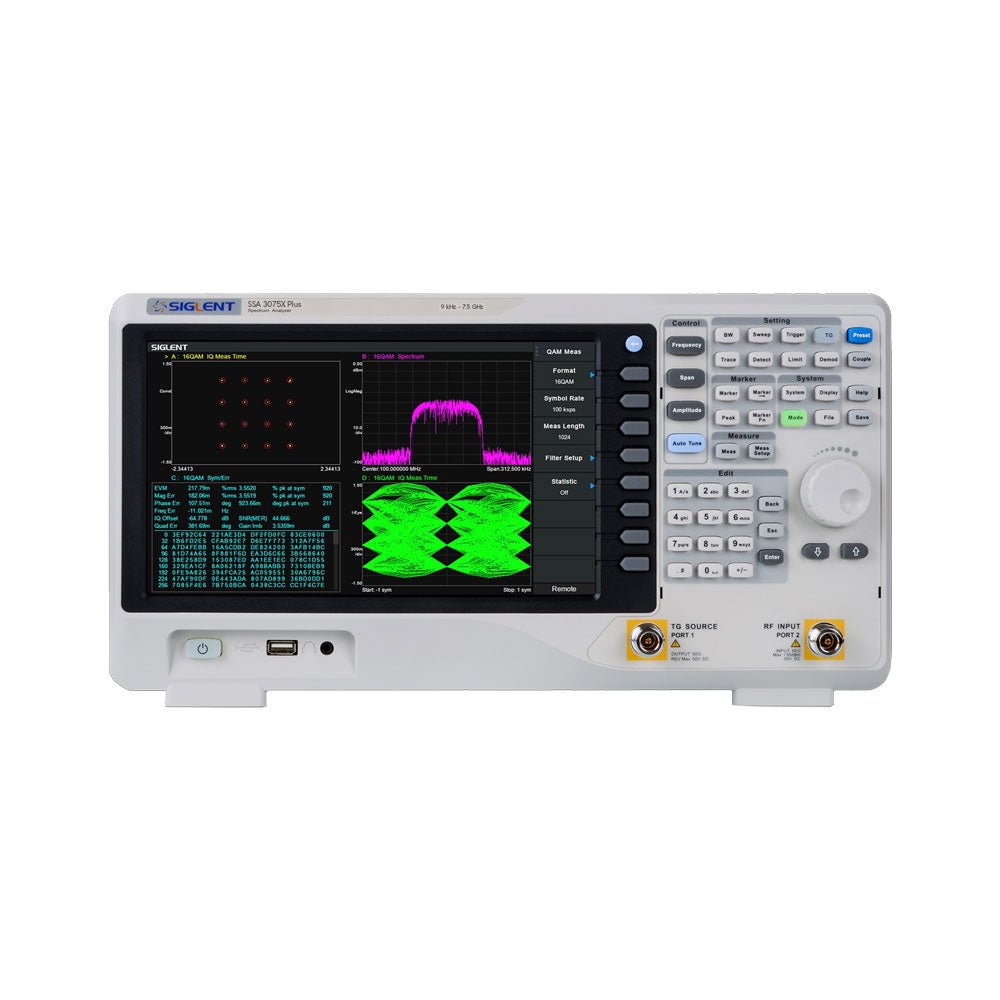

Le spectre-analyseur Siglent SSA3075X Plus est un outil puissant et flexible pour l'analyse des signaux RF et des réseaux. Avec une plage de fréquence de 7,5 GHz, l'analyseur offre des mesures automatiques fiables et plusieurs modes de fonctionnement : analyseur de spectre de base, les fonctions optionnelles comprennent la mesure de puissance RF, l'analyse de modulation de signal vectoriel, la mesure de réflexion et les tests de IEM.
Les applications incluent la surveillance/évaluation de la diffusion, la cartographie de site, la mesure des paramètres S, l'analyse de modulation analogique/numérique, le test de préconformité IEM, la recherche et développement, l'éducation, la production et la maintenance.
Caractéristiques
- Plage de fréquence de l'analyseur de spectre de 9 kHz à 7,5 GHz
- Niveau de bruit moyen affiché de -165 dBm/Hz(typique)
- Bruit de phase décalée de -98 dBc/Hz à 10 kHz de décalage (1 GHz, typique)
- Incertitude de mesure de niveau <0.7 dB (typique)
- Largeur de bande de résolution minimale de 1 Hz (RBW)
- Préamplificateur (standard)
- Générateur de poursuite (fourni gratuitement)
- Mode d'analyse de modulation de signal analogique et numérique (en option)
- Kit de mesure de réflexion (en option)
- Kit de filtre IEM et détecteur quasi-crête (en option)
- Kit de mesure avancée (en option)
- Écran multi-touch de 10,1 pouces, prise en charge de la souris et du clavier
- Contrôle distant via navigateur web sur PC et terminaux mobiles et opérations de fichiers
Spécifications
|
SSA3015X Plus |
SSA3021X Plus |
SSA3032X Plus |
SSA3075X Plus |
Plage de fréquence |
9 kHz ~ 1.5 GHz |
9 kHz ~ 2.1 GHz |
9 kHz ~ 3.2 GHz |
9 kHz ~ 7.5 GHz |
Largeur de bande de résolution |
1 Hz ~ 1 MHz |
1 Hz ~ 1 MHz |
1 Hz ~ 1 MHz |
1 Hz ~ 3 MHz |
Bruit de phase |
<-99 dBc/Hz |
<-98 dBc/Hz |
<-98 dBc/Hz |
<-98 dBc/Hz |
Précision totale de l'amplitude |
<1.2 dB |
<0.7 dB |
<0.7 dB |
<0.7 dB |
Niveau moyen de bruit affiché |
-156 dBm/Hz |
-161 dBm/Hz |
-161 dBm/Hz |
-165 dBm/Hz |
Inclus
- Spectre-analyseur Siglent SSA3075X Plus
- Câble USB
- Cordon d'alimentation
- Guide de démarrage rapide
