SMD Starter I – Ligne de production pour prototypes

  • MarquePaggen Werkzeugtechnik

Description

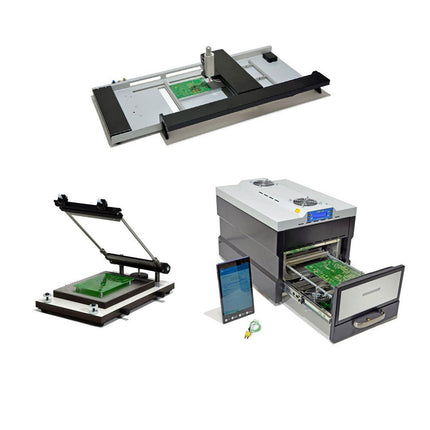

La ligne de production de prototype SMD Starter I se compose de l'imprimante de pochoir TSD240, du dispositif de placement CMS PlaceMAN et du four de refusion 3LHR10.

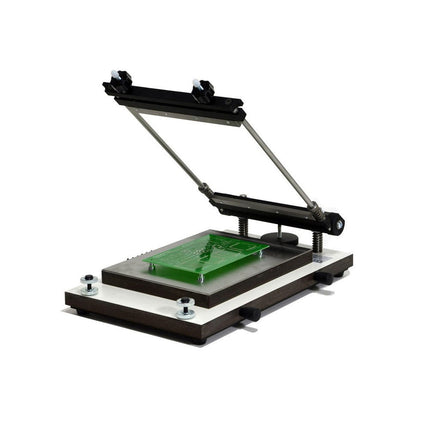

Imprimante de pochoir SD240 (+ Raclette métallique 155 mm)

  • Dimensions du pochoir : max. 175 x 255 mm
  • Dimensions de la carte de circuit imprimé : max. 180 x 240 mm
  • Dimensions : 410 x 270 x 110 mm
  • Poids : 6,7 kg
  • Comprend une raclette métallique de 155 mm
  • Comprend 8 aimants pour maintenir la carte de circuit imprimé, dont 6 avec vis M3

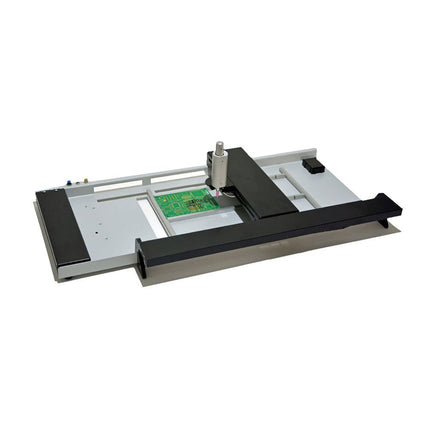

Dispositif manuel de placement CMS PlaceMAN pour composants standard incl. pompe à vide (sans alimentateurs, caméra, moniteur et distributeur)

Équipé d'un bras de placement à mouvement fluide, d'une tête de placement à fonctionnement d'une main, de rotation de l'axe Z et d'une coupure automatique du vide, avec porte-carte de circuit imprimé, unité d'aspiration et 2 aiguilles de placement avec ventouses en caoutchouc.

Capacité des alimentateurs (non inclus)

  • 2x cassette d'alimentation pour rouleaux de 10 x 8 mm à gauche
  • 4x cassette d'alimentation pour alimentateurs de tiges pour 5 tiges chacun
  • D'autres systèmes d'alimentation sont possibles dans la zone d'assemblage, par exemple le système enfichable à alimentation par bande

Dimensions

  • Unité de base (LxlxH) : 765 x 390 x 210 mm
  • Avec cassette d'alimentation pour rouleaux de 10 x 8 mm (LxlxH) : 765 x 390 x 210 mm
  • Avec cassette d'alimentation pour rouleaux de 10 x 8 mm et cassette d'alimentation pour alimentateur de tiges (LxlxH) : 765 x 430 x 210 mm (la hauteur peut varier en fonction de la longueur des tiges)
  • Avec cassette d'alimentation pour rouleaux de 10 x 8 mm incl. support pour 10 rouleaux et cassette d'alimentation pour alimentateur de tiges (LxlxH) : 765 x 430 x 210 mm (la hauteur peut varier en fonction de la longueur des tiges)

Spécifications

  • Poids de l'unité de base : environ 6 kg
  • Déplacement des axes (x, y, z) : 470 x 230 x 15 mm
  • Zone de travail maximale : 380 x 240 mm
  • Dimensions maximales de la carte de circuit imprimé : 230 x 360 mm
  • Alimentation électrique : 230/12 V, 800 mA
  • Alimentation de la pompe à vide : 230 V, 6 W

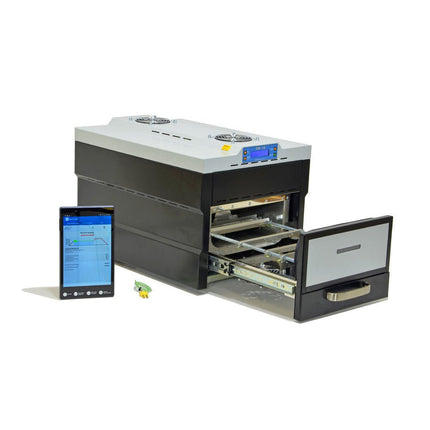

Four de refusion 3LHR10 (programmable pour la soudure sans plomb avec tiroir manuel et contrôle par tablette)

Four de refusion avec chauffage IR et convection. La convection à air chaud forcé garantit un profil de température uniforme dans la chambre. Après avoir ouvert manuellement la porte, les ventilateurs s'allument et la carte de circuit imprimé soudée est refroidie rapidement.

  • Four de refusion compact avec porte manuelle
  • Prêt pour l'industrie 4.0, communication Bluetooth + tablette
  • Chauffage IR + convection
  • Application Android pour se connecter à une tablette ou un smartphone
  • 100 programmes utilisateur différents
  • Contenu de la livraison : 3LHR10, tablette avec application, couverture de protection pour la tablette, 4 porte-cartes de circuit imprimé, thermocouple externe, manuel sur la tablette

Application

Connectez le four à l'alimentation électrique et raccordez le système d'extraction en option (3LFE10S) au conduit d'évacuation d'air. Lors de la première mise en marche, le four recherchera une tablette ou un smartphone. Lorsque les deux sont connectés à l'application Android, choisissez la programmation du four. Ici, la température programmable et le temps de préchauffage, ainsi que la température et d'autres données, doivent être définis. Enregistrez-vous avec la tablette pour utiliser toutes les fonctionnalités du logiciel. Si le four est déjà programmé, l'utilisateur peut contrôler le fonctionnement avec les boutons et l'écran sur le panneau avant. Lorsque le processus de refusion est terminé, un signal sonore retentit. Un signal s'affiche également sur la tablette/smartphone. Le tiroir doit maintenant être ouvert manuellement. L'application Android affiche l'état du processus, le temps et la température, ou d'autres informations.

Spécifications

  • Alimentation électrique : 230 V, 50 Hz
  • Puissance maximale : 3100 W
  • Températures : 50-260°C
  • Dimensions : 510 x 370 x 340 mm
  • Poids maximal : 16 kg
  • Dimensions de la grille : 350 x 220 mm
  • Dimensions maximales de la carte de circuit imprimé : 300 x 200 mm
  • Hauteur maximale des composants sur la carte de circuit imprimé : 50 mm en haut, 30 mm en bas

Contenu de la livraison

  • Imprimante de pochoir TSD240
  • Dispositif de placement CMS PlaceMAN
  • Four de refusion 3LHR10
Fiche produit

La ligne de production de prototype SMD Starter I se compose de l'imprimante de pochoir TSD240, du dispositif de placement CMS PlaceMAN et... Lire la suite

€ 6.549,00 TVA incluse
