Carte d’extension SparkFun à matrice infrarouge MLX90640 avec liaison Qwiic

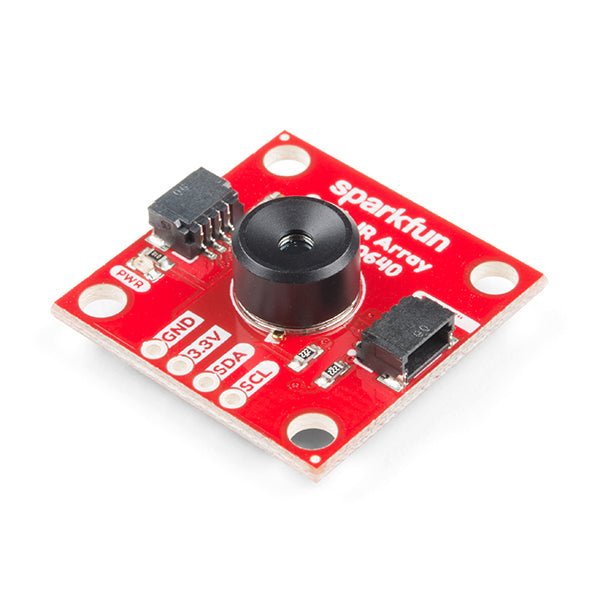

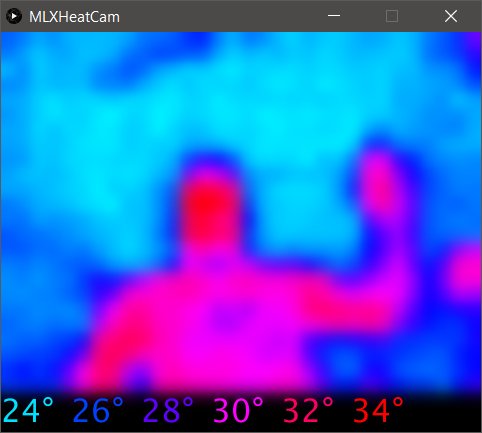

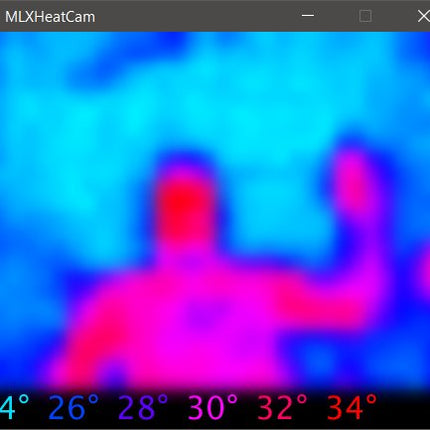

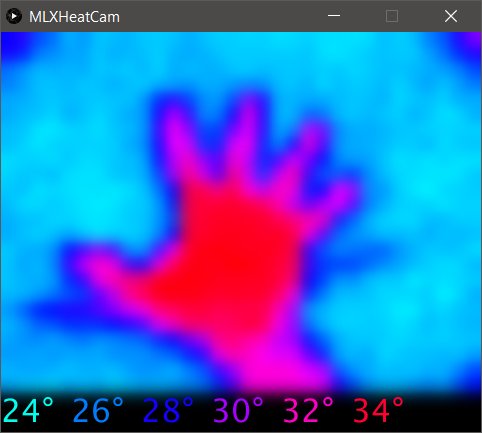

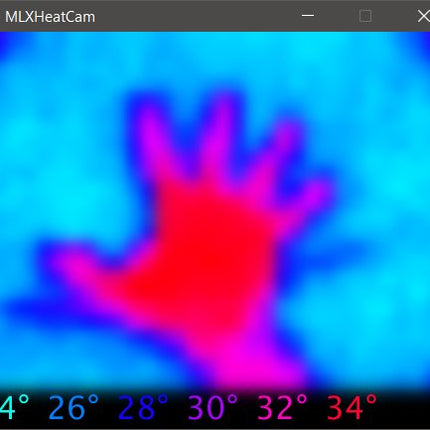

Le MLX90640 SparkFun IR Array Breakout dispose d'un réseau 32x24 de capteurs à thermopile qui, essentiellement, génèrent une caméra thermique basse résolution. Grâce à cet outil, vous pouvez observer les températures de surface à une distance considérable avec une précision de ±1,5 °C (dans le meilleur des cas). Cette carte communique via I²C grâce au système Qwiic développé par Sparkfun, qui simplifie le fonctionnement du breakout. Cependant, il existe toujours des broches espacées de 0,1' au cas où vous préféreriez utiliser une planche à pain.

Le système SparkFun Qwiic connect est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I²C qui accélèrent le prototypage et vous aident à éviter les erreurs. Toutes les cartes compatibles Qwiic utilisent un connecteur JST à 4 broches commun au pas de 1 mm. Cela réduit les besoins en espace sur le PCB et les connecteurs polarisés vous aident à tout connecter correctement.

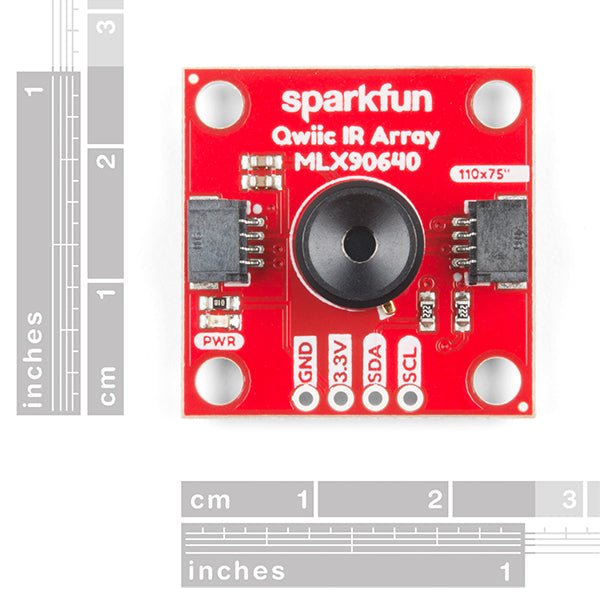

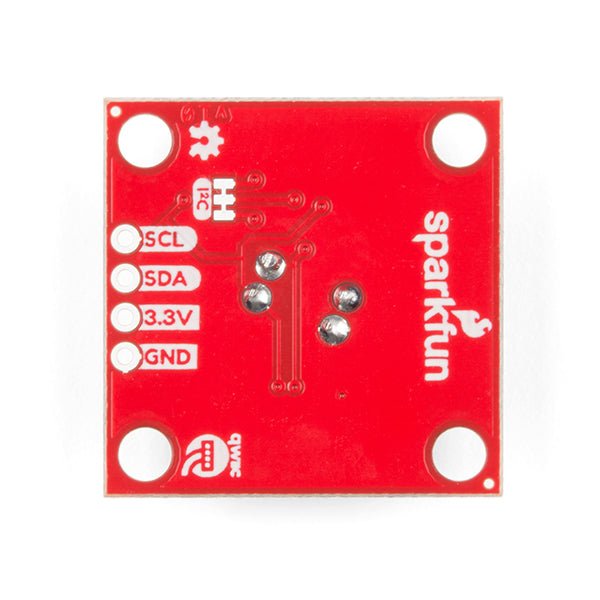

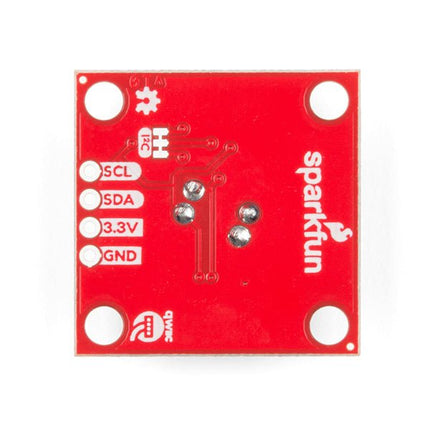

Ce IR Array Breakout spécifique offre un champ de vision de 110°×75° avec une plage de mesure de température de -40°C ~ 300°C. Le réseau IR MLX90640 est doté de résistances de rappel sur le bus I²C ; les deux peuvent être retirés en coupant les traces sur les cavaliers correspondants à l'arrière du circuit imprimé. Notez que le MLX90640 nécessite des calculs complexes de la part de la plate-forme hôte, donc un Arduino Uno classique (ou équivalent) ne dispose pas de suffisamment de RAM ou de flash pour effectuer les calculs complexes requis pour convertir les données brutes de pixels en données de température. Vous avez besoin d'un microcontrôleur doté de 20 000 octets ou plus de RAM.


Fiche produit

Le MLX90640 SparkFun IR Array Breakout dispose d'un réseau 32x24 de capteurs à thermopile qui, essentiellement, génèrent une caméra thermique... Lire la suite

Pas d'évaluation

SKU : 18890
EAN : 018890

€ 109,95€ 84,95 TVA incluse
Membres identique

      Le MLX90640 SparkFun IR Array Breakout dispose d'un réseau 32x24 de capteurs à thermopile qui, essentiellement, génèrent une caméra thermique basse résolution. Grâce à cet outil, vous pouvez observer les températures de surface à une distance considérable avec une précision de ±1,5 °C (dans le meilleur des cas). Cette carte communique via I²C grâce au système Qwiic développé par Sparkfun, qui simplifie le fonctionnement du breakout. Cependant, il existe toujours des broches espacées de 0,1' au cas où vous préféreriez utiliser une planche à pain.

      Le système SparkFun Qwiic connect est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I²C qui accélèrent le prototypage et vous aident à éviter les erreurs. Toutes les cartes compatibles Qwiic utilisent un connecteur JST à 4 broches commun au pas de 1 mm. Cela réduit les besoins en espace sur le PCB et les connecteurs polarisés vous aident à tout connecter correctement.

      Ce IR Array Breakout spécifique offre un champ de vision de 110°×75° avec une plage de mesure de température de -40°C ~ 300°C. Le réseau IR MLX90640 est doté de résistances de rappel sur le bus I²C ; les deux peuvent être retirés en coupant les traces sur les cavaliers correspondants à l'arrière du circuit imprimé. Notez que le MLX90640 nécessite des calculs complexes de la part de la plate-forme hôte, donc un Arduino Uno classique (ou équivalent) ne dispose pas de suffisamment de RAM ou de flash pour effectuer les calculs complexes requis pour convertir les données brutes de pixels en données de température. Vous avez besoin d'un microcontrôleur doté de 20 000 octets ou plus de RAM.
