Description

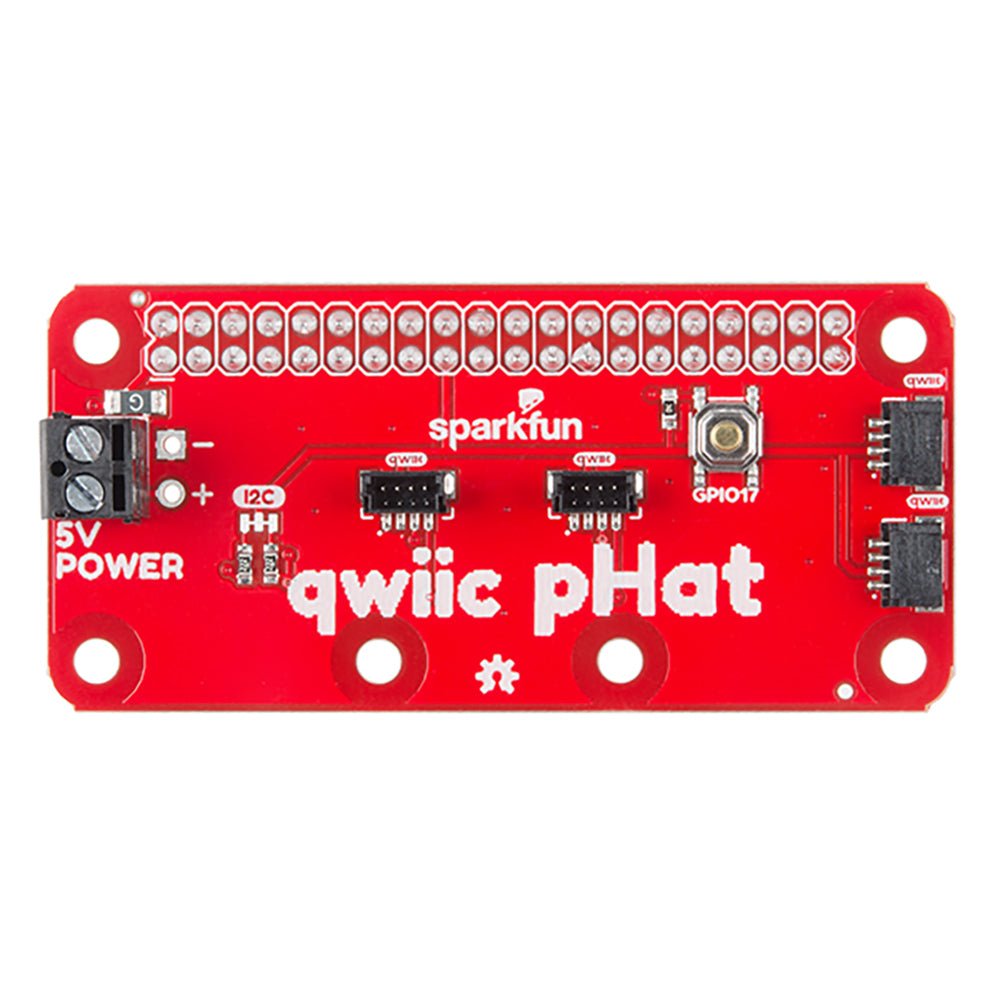

Le Qwiic pHAT relie le bus I²C (GND, 3.3V, SDA et SCL) de votre Raspberry Pi à un ensemble de connecteurs Qwiic sur la HAT. Étant donné que le système Qwiic permet d’assembler des circuit imprimé avec des adresses différentes, vous pouvez empiler autant de capteurs que vous voulez pour créer une tour de détection !

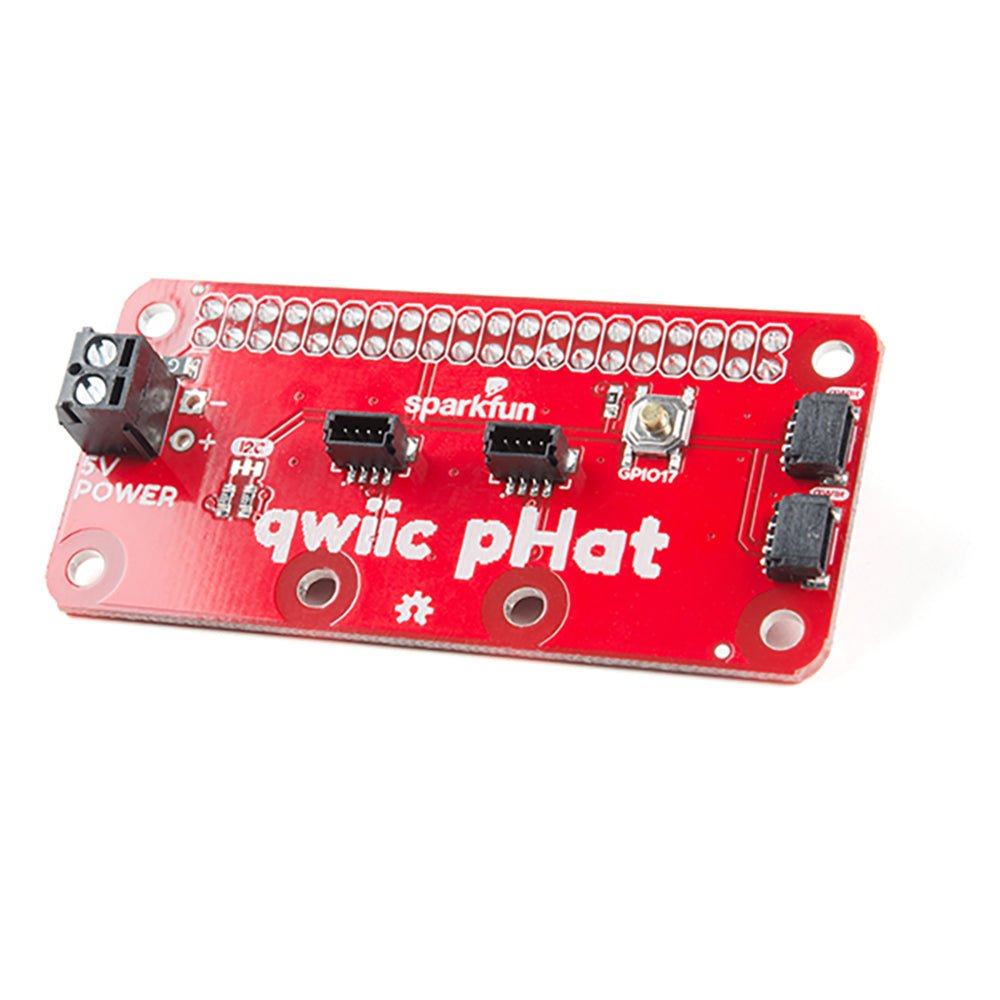

Le Qwiic pHAT V2.0 dispose de quatre ports de connexion Qwiic (deux sur son côté et deux verticaux), tous sur le même bus I²C. Nous avons également veillé à ajouter une simple borne à vis 5V aux cartes d’alimentation qui peuvent avoir besoin de plus de 3.3V et d’un bouton d’usage général (avec la possibilité d’arrêter le Pi avec un script).

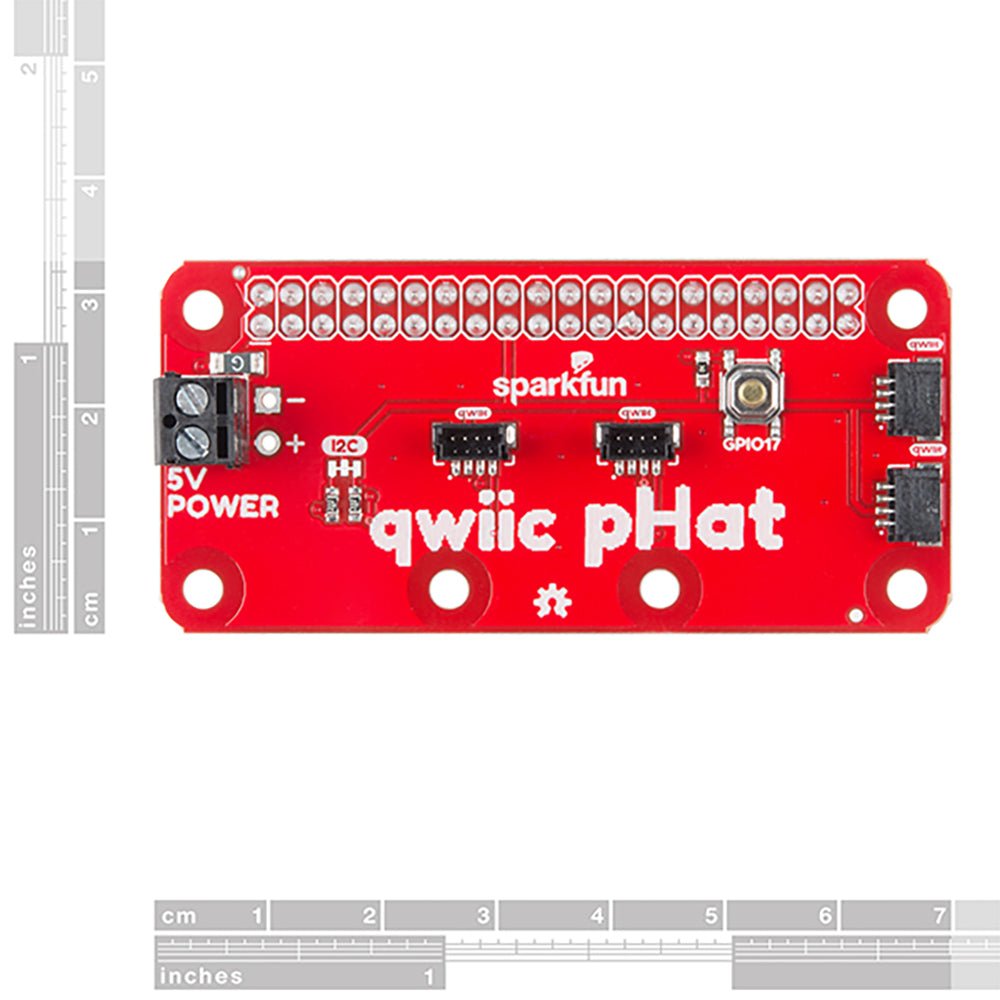

Également mis à jour, les trous de montage trouvés sur la carte sont maintenant espacés pour tenir compte de la dimension typique de la carte Qwiic de 1,0' x 1,0'. Ce HAT est compatible avec tout Raspberry Pi qui utilise l’en-tête GPIO 2x20 standard et le NVIDIA Jetson Nano et Google Coral.
Caractéristiques :
- 4 ports de connexion Qwiic
- 1 bornier à vis tolérant 5V
- 1 bouton Usage général

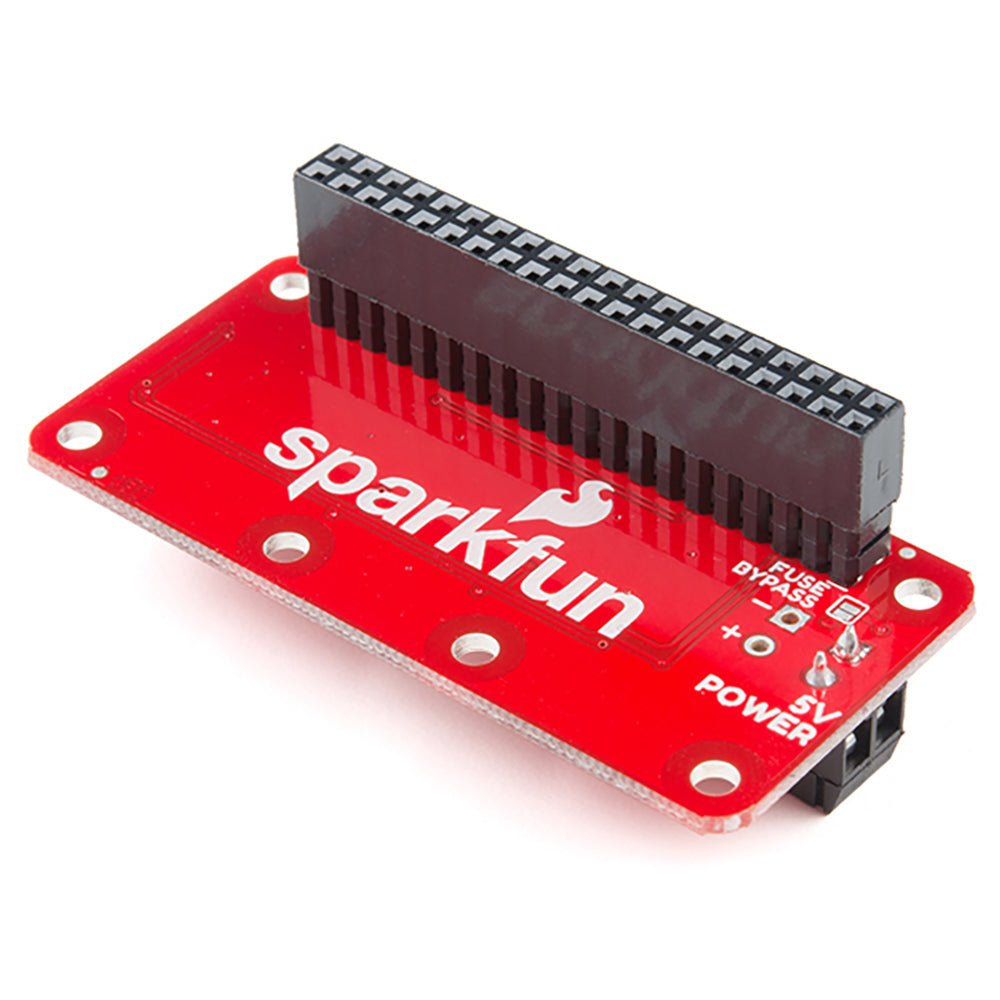

- Tête femelle 40 broches compatible HAT
