Description

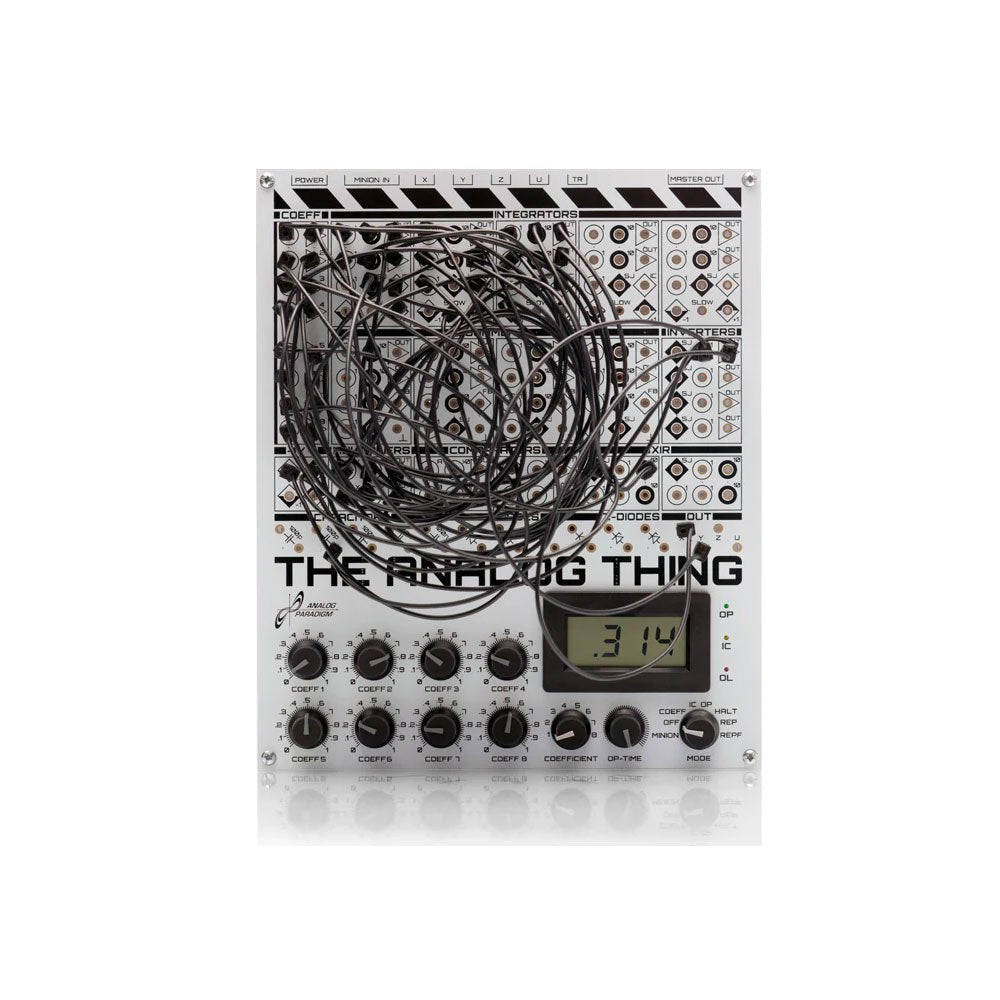

The Analog Thing V1.2 (en bref THAT) est un ordinateur analogique de pointe de haute qualité, peu coûteux, open source et à but non lucratif, conçu pour une utilisation de bureau pour résoudre (des ensembles d') équations différentielles. Avec son panneau de brassage au lieu du clavier, de la souris et du moniteur, son interface utilisateur diffère sensiblement de celles de ses cousins numériques à programme stocké. Le panneau de brassage est divisé en groupes d'éléments informatiques analogiques tels que des intégrateurs, des sommateurs et des multiplicateurs.
THAT permet de modéliser des systèmes dynamiques avec une grande vitesse, un parallélisme et une efficacité énergétique élevés. Son utilisation est intuitivement interactive, expérimentale et visuelle. Il comble le fossé entre la pratique pratique et la théorie mathématique, en s'intégrant naturellement aux pratiques de conception et d'ingénierie telles que l'exploration spéculative par essais et erreurs et l'utilisation de modèles réduits.
La modélisation de systèmes dynamiques sur THAT peut servir à diverses fins utiles. Cela peut aider à comprendre ce qui est (des modèles de) ou à faire émerger ce qui devrait être (des modèles pour). Il peut être utilisé pour expliquer dans un contexte éducatif, pour imiter dans les jeux, pour prédire dans les sciences naturelles, pour contrôler en ingénierie, ou il peut être poursuivi pour le pur plaisir !
THAT peut être utilisé avec différents types d'oscilloscopes, tels que les oscilloscopes à tube cathodique conventionnels, les oscilloscopes numériques et les oscilloscopes USB en conjonction avec des PC.

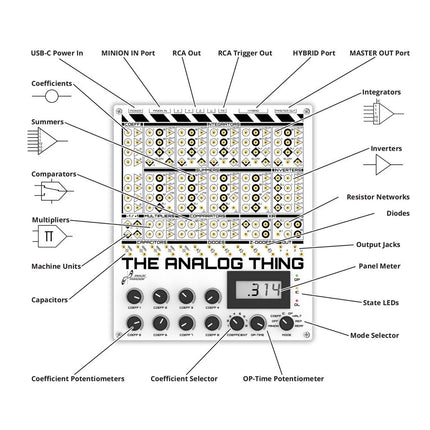

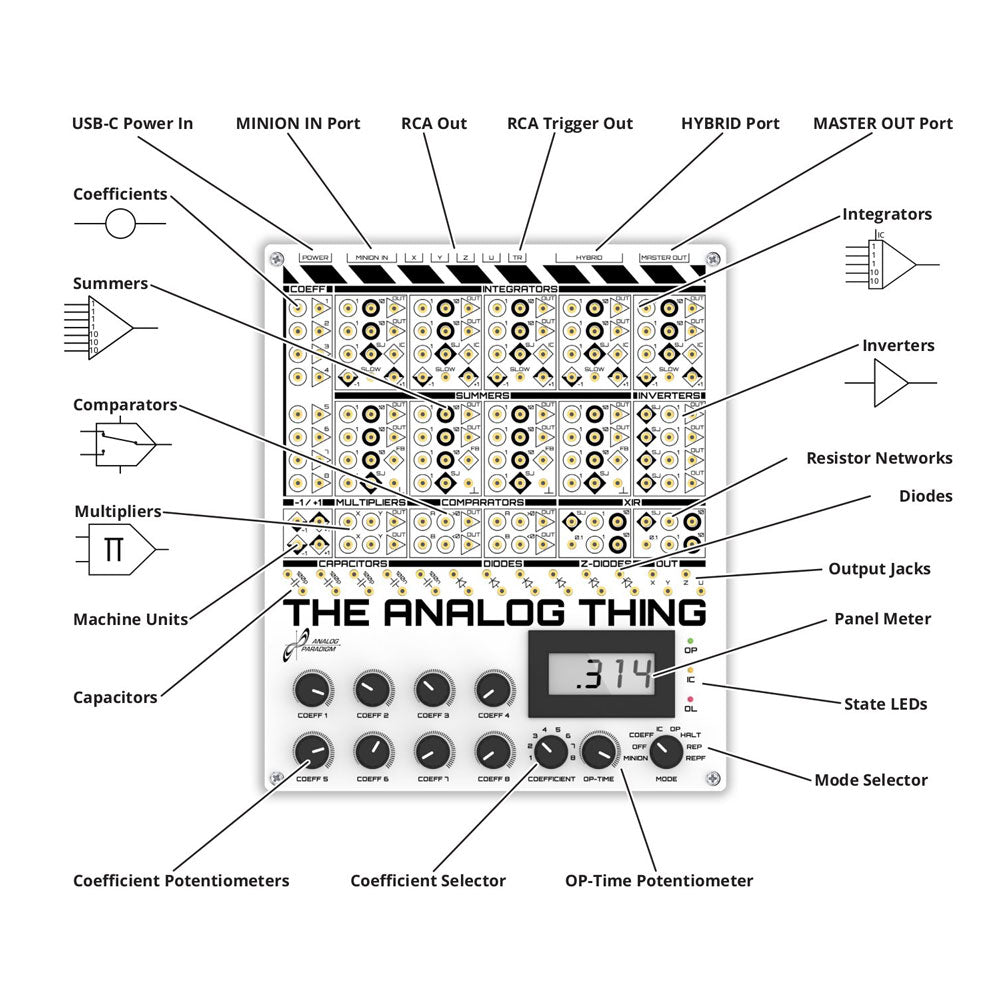

Caractéristiques
- 5 Intégrateurs – Circuits qui effectuent l'intégration au fil du temps.
- 4 Summers – Circuits qui ajoutent des entrées en continu.
- 2 comparateurs – Circuits qui comparent les entrées pour prendre en charge les fonctions conditionnelles.
- Ports Master/Minion – Interfaces qui permettent de connecter en série plusieurs THAT pour créer des programmes arbitrairement volumineux.
- 8 potentiomètres de coefficient – boutons rotatifs pour fournir des entrées définies par l'utilisateur.
- 2 multiplicateurs – Circuits qui multiplient les entrées en continu.
- Indicateur de panneau – Un indicateur de panneau numérique pour des mesures précises des valeurs et du timing.
- Port hybride – Une interface pour contrôler THAT numériquement afin de développer des programmes hybrides analogique-numérique.

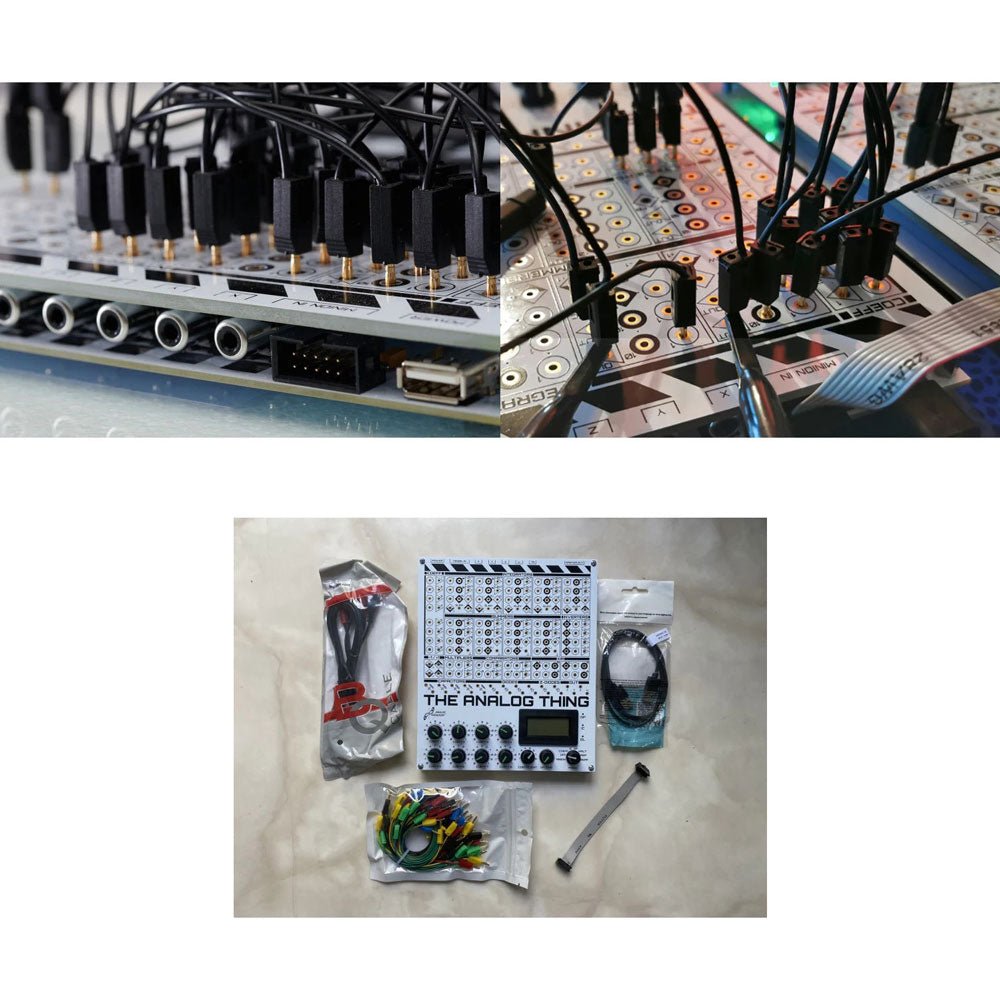

Inclus
- 1x câble RCA-RCA
- 30x câbles de brassage
- 6x pieds adhésifs
- 1x câble ruban maître vers minion
- 1x câble USB-A vers USB-C
- 1x manuel de démarrage rapide (en anglais)
Requis
- Alimentation USB
- Adaptateurs/câbles BNC pour connecter un oscilloscope
