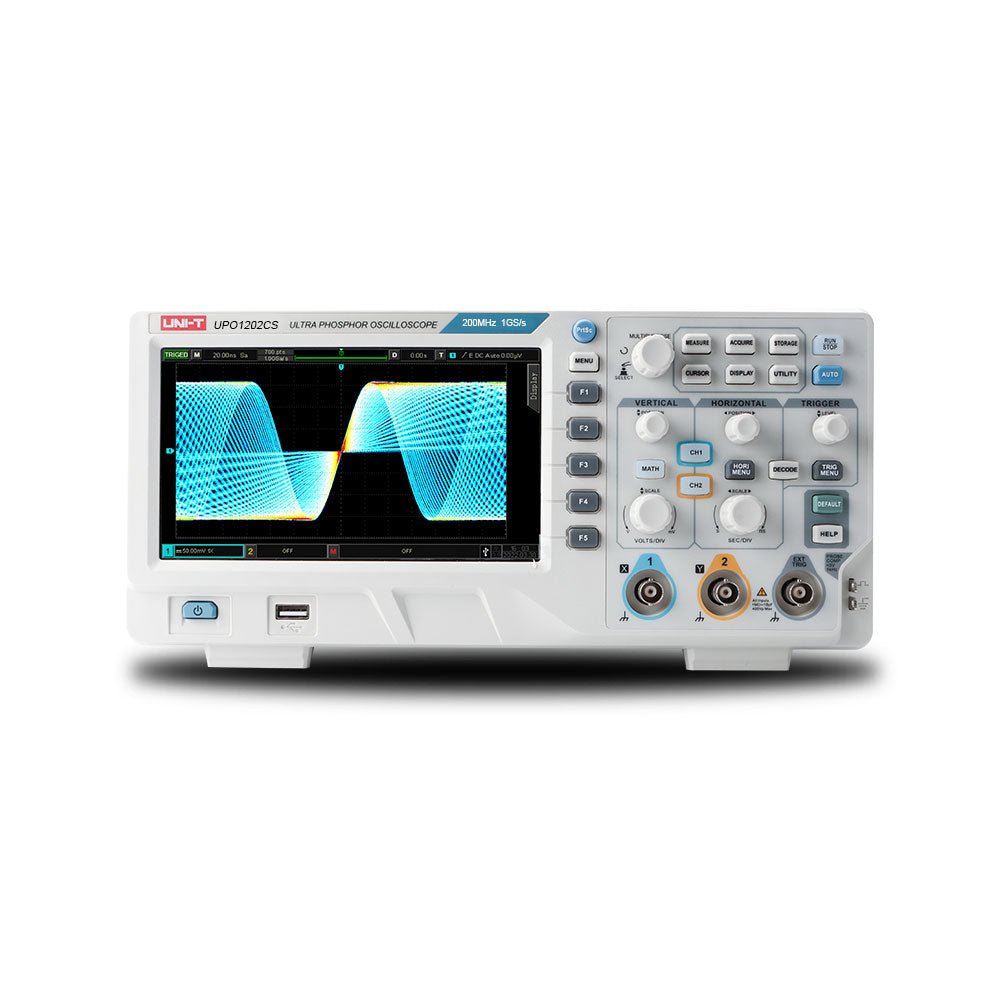

Oscilloscope UNI-T UPO1202CS à 2 canaux (200 MHz)

UNI-T UPO1202CS est un oscilloscope numérique phosphore numérique à 2 canaux multifonctionnel et peu coûteux, avec une bande passante de 200 MHz et un taux d'échantillonnage de 1 Géch/s. Il peut être largement utilisé dans les domaines de la conception électronique et électrique, du débogage, de l'éducation et de la conception industrielle.

La série UPO1000CS adopte une technologie de traitement de signal numérique parallèle, ce qui améliore considérablement la vitesse de traitement des données et le taux de capture de forme d'onde. La technologie Ultra Phosphor originale peut présenter l'effet cumulatif du signal testé sous la forme d'une post-illumination multicouche. Comparé aux oscilloscopes de stockage numérique traditionnels, la persistance des oscilloscopes phosphore numérique peut présenter des données de forme d'onde tridimensionnelles d'amplitude, de temps et d'intensité de signal. La technologie Fast Acquire peut capturer avec précision les événements anormaux tels que la vidéo, le jitter, le bruit et les signaux de rupture.

Spécifications

UPO1102CS UPO1202CS
Bande passante 100 MHz 200 MHz
Canaux analogiques 2 2
Taux d'échantillonnage 1 Géch/s 1 Géch/s
Profondeur de stockage 56 Mpts par canal 56 Mpts par canal
Temps de montée ≤3,5 ns ≤1,8 ns
Taux de capture 500 000 wfms/s 500 000 wfms/s
Enregistrement de forme d'onde 100 000 images 100 000 images

Fonctionnalités

  • Écran LCD TFT 7' WVGA (800 x 480)
  • Effet d'affichage super fluorescent Ultra Phosphor, jusqu'à 256 niveaux d'affichage en niveaux de gris
  • Prise en charge des déclencheurs RS232, I²C, SPI, CAN et LIN
  • Décodage matériel RS232, I²C, SPI, CAN et LIN innovant
  • Échelle verticale : 1 mV/div à 20 V/div
  • Faible bruit de fond : <100 μVrms
  • Fonction FFT améliorée de 1 million de points. Prise en charge du réglage de fréquence, du diagramme en cascade, du réglage de détection et de la mesure des marqueurs, etc.
  • 36 types de paramètres de forme d'onde peuvent être mesurés automatiquement
  • Nombreuses fonctions de déclenchement (front, largeur d'impulsion, vidéo, pente, rupture, dépassement, retard, délai d'expiration, durée, configuration et maintien, N-ième front et déclenchement de motif)
  • Prise en charge de l'affichage en fluorescence de déclenchement indépendant à double canal pour plusieurs oscilloscopes
  • Compteur de fréquence matérielle indépendant à 7 bits pour plusieurs canaux
  • Le DVM prend en charge la mesure vraie RMS AC et DC indépendante à double canal
  • Fonctions arithmétiques de forme d'onde (FFT, +, -, ×, ÷, filtrage numérique, opérations logiques et opérations avancées)
  • Interfaces riches : USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail)
  • Prise en charge de la commande standard SCPI pour instrument programmable
  • Prise en charge de l'accès et du contrôle WEB

Téléchargements

Fiche produit

UNI-T UPO1202CS est un oscilloscope numérique phosphore numérique à 2 canaux multifonctionnel et peu coûteux, avec une bande passante de... Lire la suite

Pas d'évaluation

SKU : 20496
EAN : 6935750591444

2 en stock

€ 439,00 TVA incluse
Membres € 395,10

    • Expédier aujourd'hui ? Commandez dans Feb 24, 2024 17:00:00 +0100

    UNI-T UPO1202CS est un oscilloscope numérique phosphore numérique à 2 canaux multifonctionnel et peu coûteux, avec une bande passante de 200 MHz et un taux d'échantillonnage de 1 Géch/s. Il peut être largement utilisé dans les domaines de la conception électronique et électrique, du débogage, de l'éducation et de la conception industrielle.

    La série UPO1000CS adopte une technologie de traitement de signal numérique parallèle, ce qui améliore considérablement la vitesse de traitement des données et le taux de capture de forme d'onde. La technologie Ultra Phosphor originale peut présenter l'effet cumulatif du signal testé sous la forme d'une post-illumination multicouche. Comparé aux oscilloscopes de stockage numérique traditionnels, la persistance des oscilloscopes phosphore numérique peut présenter des données de forme d'onde tridimensionnelles d'amplitude, de temps et d'intensité de signal. La technologie Fast Acquire peut capturer avec précision les événements anormaux tels que la vidéo, le jitter, le bruit et les signaux de rupture.

    Spécifications

    UPO1102CS UPO1202CS
    Bande passante 100 MHz 200 MHz
    Canaux analogiques 2 2
    Taux d'échantillonnage 1 Géch/s 1 Géch/s
    Profondeur de stockage 56 Mpts par canal 56 Mpts par canal
    Temps de montée ≤3,5 ns ≤1,8 ns
    Taux de capture 500 000 wfms/s 500 000 wfms/s
    Enregistrement de forme d'onde 100 000 images 100 000 images

    Fonctionnalités

    • Écran LCD TFT 7' WVGA (800 x 480)
    • Effet d'affichage super fluorescent Ultra Phosphor, jusqu'à 256 niveaux d'affichage en niveaux de gris
    • Prise en charge des déclencheurs RS232, I²C, SPI, CAN et LIN
    • Décodage matériel RS232, I²C, SPI, CAN et LIN innovant
    • Échelle verticale : 1 mV/div à 20 V/div
    • Faible bruit de fond : <100 μVrms
    • Fonction FFT améliorée de 1 million de points. Prise en charge du réglage de fréquence, du diagramme en cascade, du réglage de détection et de la mesure des marqueurs, etc.
    • 36 types de paramètres de forme d'onde peuvent être mesurés automatiquement
    • Nombreuses fonctions de déclenchement (front, largeur d'impulsion, vidéo, pente, rupture, dépassement, retard, délai d'expiration, durée, configuration et maintien, N-ième front et déclenchement de motif)
    • Prise en charge de l'affichage en fluorescence de déclenchement indépendant à double canal pour plusieurs oscilloscopes
    • Compteur de fréquence matérielle indépendant à 7 bits pour plusieurs canaux
    • Le DVM prend en charge la mesure vraie RMS AC et DC indépendante à double canal
    • Fonctions arithmétiques de forme d'onde (FFT, +, -, ×, ÷, filtrage numérique, opérations logiques et opérations avancées)
    • Interfaces riches : USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail)
    • Prise en charge de la commande standard SCPI pour instrument programmable
    • Prise en charge de l'accès et du contrôle WEB
