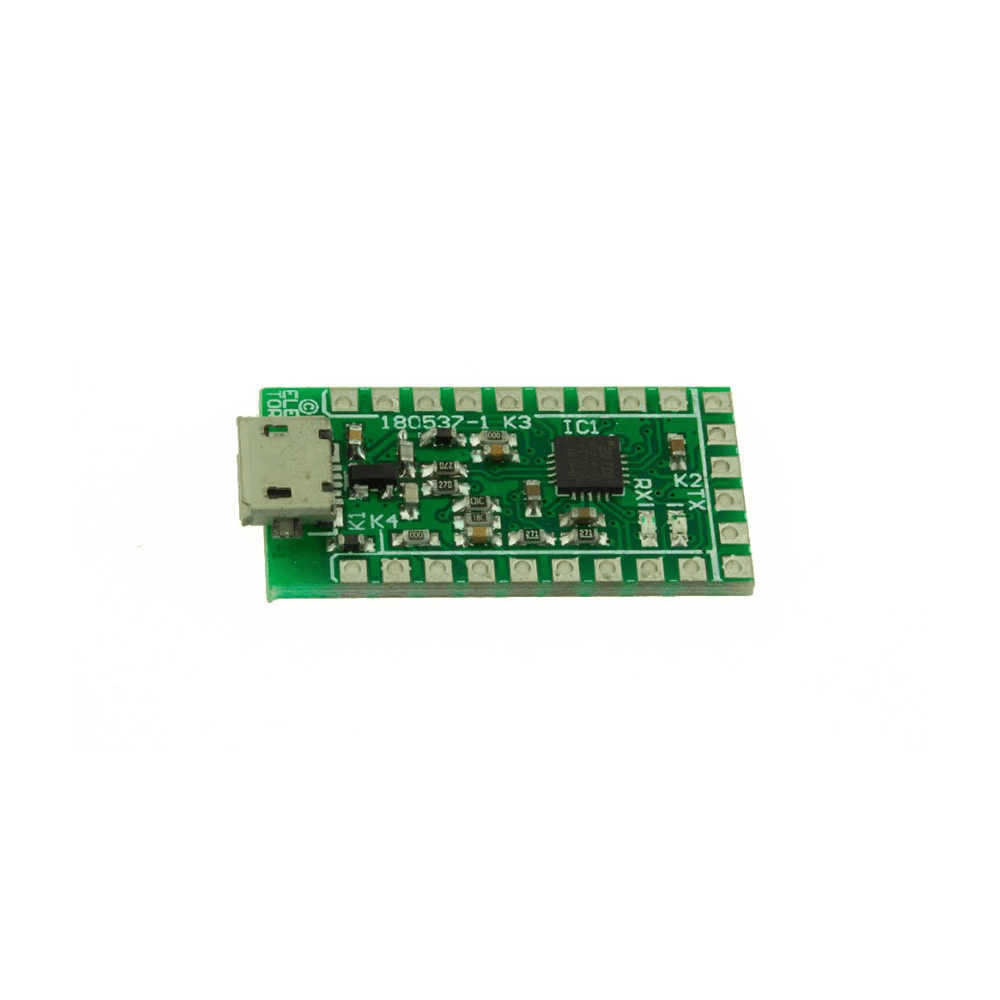

Convertisseur USB-RS232 (FT231X BoB)

En 2011, nous avons publié un petit PCB, FT232R USB/Serial Bridge/BOB (110553) avec un circuit intégré USB-UART de FTDI, le FT232RQ. Nous vous présentons ici son successeur avec une version moins chère, un FT231XQ.

Mais il y a aussi d'autres changements. Au lieu de connecteurs, à côté du PCB, on utilise des connecteurs à broches normaux qui sont montés sur la face inférieure et rendent le PCB un peu plus petit une fois monté, par rapport à l'ancien BoB. Un dispositif de protection ESD (D1) est ajouté dans les lignes de signal de données USB pour plus de sécurité.

Bien qu'il y ait moins de place pour que toutes les pièces puissent s'adapter sur le PCB, celui-ci n'est plus long que d'un peu plus de 2 mm. Le FT231 dispose de quatre broches d'E/S CBUS configurables, une de moins désormais. Mais plus important encore, l'alimentation du VCCIO des E/S n'est spécifiée que pour +1,8 V à +3,3 mais est tolérante à 5 V pour la logique UART externe fonctionnant sur +5 V. Le régulateur interne +3,3 V du FT231 peut fournir 50 mA aux circuits externes.

Le constructeur FTDI dispose d'un utilitaire permettant de configurer plusieurs paramètres, FTPROG. Comme la fonction des broches CBUS. Par défaut, CBUS1 et CBUS 2 sont des sorties de bas niveau pour piloter des LED de réception et de transmission, indiquant le transfert de données sur le bus USB. Ainsi, lors de la réception de données via l'UART, la LED TX s'allume. Si vous préférez l'inverse, FTPROG peut être utilisé pour changer cela. Mais attention, la puce peut ne plus répondre lorsque de mauvais paramètres sont programmés.

Certaines des propriétés les plus importantes du nouveau BoB :

  • Connecteur micro-USB USB 2.0
  • Compatible pleine vitesse
  • VCCIO +1,8...+3,3 V (entrée max. 4 V, 5 V de la logique UART tolérante)
  • Sortie régulateur +3,3 V, 50 mA max.
  • Transfert de données de 300 bauds à 3 Mbauds
  • UART compatible avec RS232, RS485 et RS422
  • Commande de sortie de broche d'E/S 4 mA - 16 mA
  • 4 broches CBUS configurables

Vous trouverez ici des informations concernant l' utilitaire de programmation EEPROM , les pilotes VCP et les pilotes D2XX .

Fiche produit

En 2011, nous avons publié un petit PCB, FT232R USB/Serial Bridge/BOB (110553) avec un circuit intégré USB-UART de FTDI, le... Lire la suite

Pas d'évaluation

SKU : 18895
EAN : 018895

€ 19,95 TVA incluse
Membres € 17,96

    • Expédier aujourd'hui ? Commandez dans Feb 24, 2024 17:00:00 +0100

    En 2011, nous avons publié un petit PCB, FT232R USB/Serial Bridge/BOB (110553) avec un circuit intégré USB-UART de FTDI, le FT232RQ. Nous vous présentons ici son successeur avec une version moins chère, un FT231XQ.

    Mais il y a aussi d'autres changements. Au lieu de connecteurs, à côté du PCB, on utilise des connecteurs à broches normaux qui sont montés sur la face inférieure et rendent le PCB un peu plus petit une fois monté, par rapport à l'ancien BoB. Un dispositif de protection ESD (D1) est ajouté dans les lignes de signal de données USB pour plus de sécurité.

    Bien qu'il y ait moins de place pour que toutes les pièces puissent s'adapter sur le PCB, celui-ci n'est plus long que d'un peu plus de 2 mm. Le FT231 dispose de quatre broches d'E/S CBUS configurables, une de moins désormais. Mais plus important encore, l'alimentation du VCCIO des E/S n'est spécifiée que pour +1,8 V à +3,3 mais est tolérante à 5 V pour la logique UART externe fonctionnant sur +5 V. Le régulateur interne +3,3 V du FT231 peut fournir 50 mA aux circuits externes.

    Le constructeur FTDI dispose d'un utilitaire permettant de configurer plusieurs paramètres, FTPROG. Comme la fonction des broches CBUS. Par défaut, CBUS1 et CBUS 2 sont des sorties de bas niveau pour piloter des LED de réception et de transmission, indiquant le transfert de données sur le bus USB. Ainsi, lors de la réception de données via l'UART, la LED TX s'allume. Si vous préférez l'inverse, FTPROG peut être utilisé pour changer cela. Mais attention, la puce peut ne plus répondre lorsque de mauvais paramètres sont programmés.

    Certaines des propriétés les plus importantes du nouveau BoB :

    • Connecteur micro-USB USB 2.0
    • Compatible pleine vitesse
    • VCCIO +1,8...+3,3 V (entrée max. 4 V, 5 V de la logique UART tolérante)
    • Sortie régulateur +3,3 V, 50 mA max.
    • Transfert de données de 300 bauds à 3 Mbauds
    • UART compatible avec RS232, RS485 et RS422
    • Commande de sortie de broche d'E/S 4 mA - 16 mA
    • 4 broches CBUS configurables

    Vous trouverez ici des informations concernant l' utilitaire de programmation EEPROM , les pilotes VCP et les pilotes D2XX .
