Witty Pi 4 – horloge temps réel et gestion de l'alimentation pour Raspberry Pi

Description

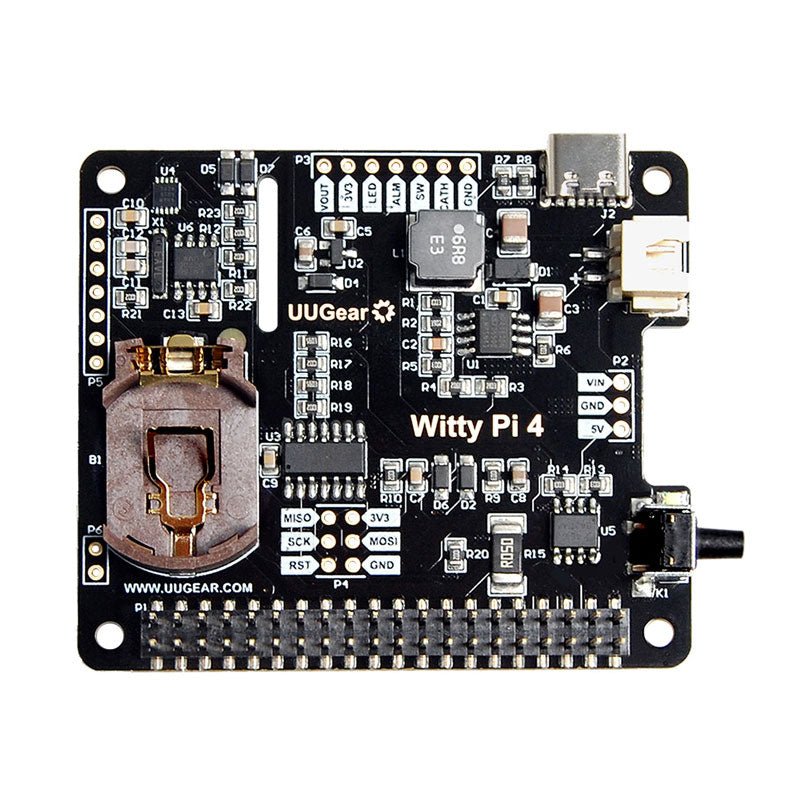

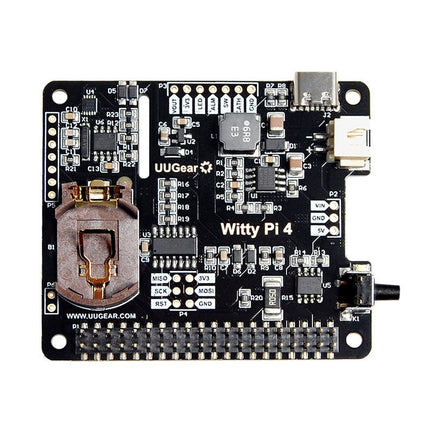

Witty Pi est une carte d'extension qui ajoute une horloge en temps réel et permet la gestion de l'alimentation à votre Raspberry Pi. Elle peut définir le rythme de mise en marche et d'arrêt de votre Raspberry Pi, et réduire considérablement la consommation d'énergie. Witty Pi 4 est la quatrième génération de Witty Pi et il intègre ces ressources matérielles :

  • Horloge temps réel calibrée en usine, à compensation thermique avec une précision de ±2 ppm.
  • Capteur de température avec une résolution de 0,125 °C.
  • Convertisseur CC/CC intégré qui supporte jusqu'à 30 V CC.
  • Microcontrôleur (MCU) 8 bits AVR avec mémoire flash programmable de 8 ko.

Horloge en temps réel précise et programmation d'allumage et d'extinction

.

L'horloge en temps réel (RTC) du Witty Pi 4 a été calibrée en usine et le micrologiciel du Witty Pi 4 effectue également une compensation de température pour le quartz. Cela rend le RTC très précis et l'erreur annuelle réelle est limitée à ±2 ppm. Lorsque votre Raspberry Pi est démarré, l'heure stockée dans le RTC remplace l'heure du système. Par conséquent, votre Raspberry Pi connaît l'heure exacte même sans accéder à l'Internet. Vous pouvez programmer le démarrage et/ou l'arrêt de votre Raspberry Pi, et en faire un dispositif contrôlé par le temps. Vous pouvez même définir un script de programmation pour prévoir une séquence ON/OFF compliquée pour votre Raspberry Pi.

La programmation de la séquence ON/OFF pour le Raspberry Pi est la fonctionnalité la plus populaire de Witty Pi, et elle est extrêmement utile pour les systèmes alimentés par batterie. En allumant le Raspberry Pi uniquement lorsque c'est nécessaire, la batterie peut être utilisée beaucoup plus longtemps avec Witty Pi installé.

Système contrôlé par la température

Le capteur de température du Witty Pi 4 a une résolution de 0,125 °C. Les données de température sont utilisées pour compenser le quartz et rendre le RTC plus précis.

Vous pouvez également spécifier l'action (démarrage ou arrêt) lorsque la température passe au-dessus ou en dessous du seuil prédéfini. Ce qui signifie que vous pouvez également faire de votre Raspberry Pi un système contrôlé par la température.

Convertisseur CC/CC et interrupteur d'alimentation e-latching

Witty Pi 4 est équipé d'un convertisseur CC/CC embarqué, qui vous permet d'alimenter votre dispositif avec une alimentation de 6~30V. Vous pouvez également alimenter votre appareil avec 5 V via le connecteur USB de type C.

.

Witty Pi 4 met également en œuvre un interrupteur d'alimentation e-Latching, qui est très similaire à l'interrupteur d'alimentation de votre PC/ordinateur portable. Vous pouvez allumer/éteindre votre Raspberry Pi d'une simple pression sur le bouton. Le logiciel fonctionnant en arrière-plan exécutera la commande d'arrêt avant que l'alimentation ne soit coupée, cela évite la corruption des données causée par un arrêt brutal.

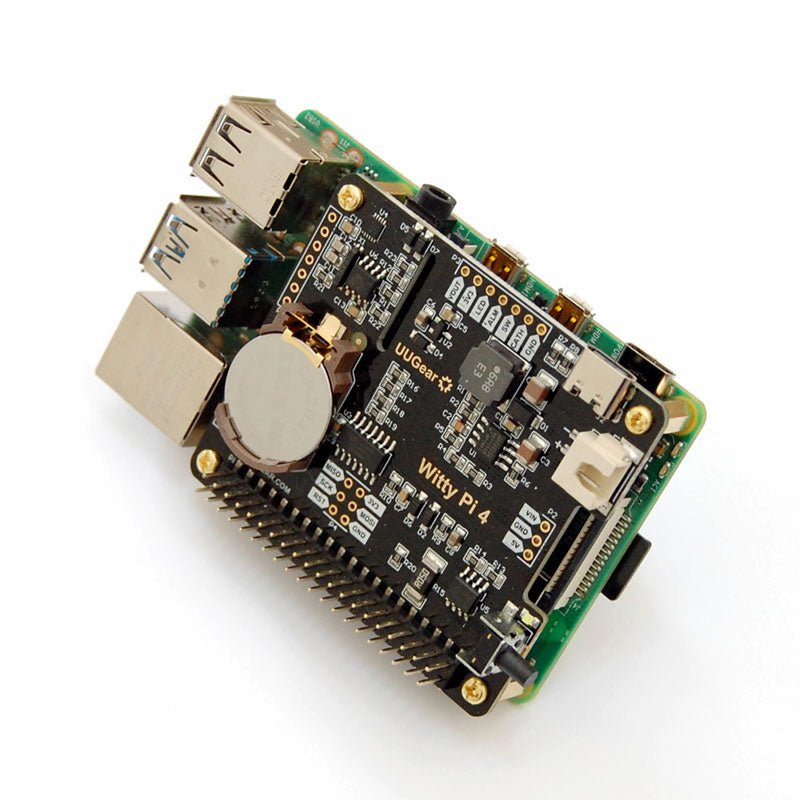

Witty Pi 4 prend en charge tous les modèles Raspberry Pi qui disposent du connecteur GPIO à 40 broches, notamment A+, B+, 2B, Zero, Zero W, Zero 2 W, 3B, 3B+, 3A+ et 4B. Vous devrez souder au préalable le connecteur à 40 broches aux modèles Zero/Zero W/Zero 2 W, afin qu'ils puissent établir une connexion fiable avec Witty Pi.

Dispositif I²C unique

Witty Pi 4 utilise un microcontrôleur pour émuler un seul périphérique I²C avec l'adresse par défaut 0x08, et également mapper tous les registres I²C de l'horloge en temps réel et du capteur de température comme registres I²C virtuels dans le même périphérique. Vous pouvez accéder à tous les registres I²C de l'horloge en temps réel et du capteur de température via le seul périphérique I²C émulé par Witty Pi 4.

.

L'avantage de cette nouvelle conception est que Witty Pi 4 cache d'autres périphériques I²C (horloge en temps réel, capteur de température) et devient leur proxy pour communiquer avec le Raspberry Pi. Comme l'adresse I²C utilisée par Witty Pi 4 peut être modifiée à n'importe quelle valeur, vous pouvez toujours éviter les conflits d'adresse I²C.

Prise en charge de l'UWI

Witty Pi 4 est entièrement pris en charge par UWI (UUGear Web Interface), et vous pouvez accéder à votre Witty Pi 4 sur n'importe quel appareil qui a un accès réseau.

Caractéristiques techniques

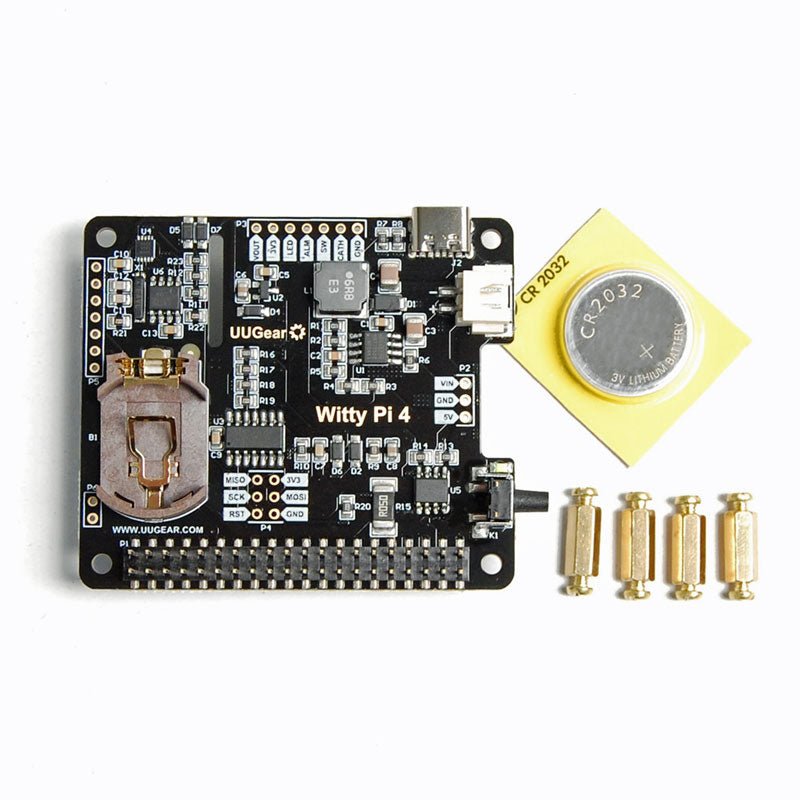

..Courant de sortieJusqu'à 3 A pour le Raspberry Pi et ses périphériques..Dimension65 x 56 x 19 mm..Inclus

  • 1x carte Witty Pi 4
  • 1x batterie CR2032
  • 4x M2.5 x 11mm standoff en cuivre
  • 8x vis M2.5

Téléchargements

Microcontrôleur ATtiny841 (fiche technique)
Horloge temps réel PCF85063A (fiche technique), calibrée en usine
Capteur de température LM75B (fiche technique)
Convertisseur CC/CC MP4462 (fiche technique)
Commutateur MOSFET AO4616 (fiche technique)
Batterie CR2032 (pour le maintien de l'heure lorsque l'alimentation est coupée)
Alimentation CDC 5 V (via le connecteur USB type C)
ou DC 6 V~30 V (via le connecteur XH2.54)
Courant de veille ~0,5 mA
Environnement de fonctionnement Température -30°C~80°C (-22°F~176°F)
Humidité 0~80% RH, sans condensation, sans gaz corrosif
Poids 23 g (sans accessoires)
Fiche produit

Witty Pi est une carte d'extension qui ajoute une horloge en temps réel et permet la gestion de l'alimentation à... Lire la suite

€ 49,95 TVA incluse
Membres € 44,96

      Détails

      SKU : 20232
      EAN : 020232

      Description

      Witty Pi est une carte d'extension qui ajoute une horloge en temps réel et permet la gestion de l'alimentation à votre Raspberry Pi. Elle peut définir le rythme de mise en marche et d'arrêt de votre Raspberry Pi, et réduire considérablement la consommation d'énergie. Witty Pi 4 est la quatrième génération de Witty Pi et il intègre ces ressources matérielles :

      • Horloge temps réel calibrée en usine, à compensation thermique avec une précision de ±2 ppm.
      • Capteur de température avec une résolution de 0,125 °C.
      • Convertisseur CC/CC intégré qui supporte jusqu'à 30 V CC.
      • Microcontrôleur (MCU) 8 bits AVR avec mémoire flash programmable de 8 ko.

      Horloge en temps réel précise et programmation d'allumage et d'extinction

      .

      L'horloge en temps réel (RTC) du Witty Pi 4 a été calibrée en usine et le micrologiciel du Witty Pi 4 effectue également une compensation de température pour le quartz. Cela rend le RTC très précis et l'erreur annuelle réelle est limitée à ±2 ppm. Lorsque votre Raspberry Pi est démarré, l'heure stockée dans le RTC remplace l'heure du système. Par conséquent, votre Raspberry Pi connaît l'heure exacte même sans accéder à l'Internet. Vous pouvez programmer le démarrage et/ou l'arrêt de votre Raspberry Pi, et en faire un dispositif contrôlé par le temps. Vous pouvez même définir un script de programmation pour prévoir une séquence ON/OFF compliquée pour votre Raspberry Pi.

      La programmation de la séquence ON/OFF pour le Raspberry Pi est la fonctionnalité la plus populaire de Witty Pi, et elle est extrêmement utile pour les systèmes alimentés par batterie. En allumant le Raspberry Pi uniquement lorsque c'est nécessaire, la batterie peut être utilisée beaucoup plus longtemps avec Witty Pi installé.

      Système contrôlé par la température

      Le capteur de température du Witty Pi 4 a une résolution de 0,125 °C. Les données de température sont utilisées pour compenser le quartz et rendre le RTC plus précis.

      Vous pouvez également spécifier l'action (démarrage ou arrêt) lorsque la température passe au-dessus ou en dessous du seuil prédéfini. Ce qui signifie que vous pouvez également faire de votre Raspberry Pi un système contrôlé par la température.

      Convertisseur CC/CC et interrupteur d'alimentation e-latching

      Witty Pi 4 est équipé d'un convertisseur CC/CC embarqué, qui vous permet d'alimenter votre dispositif avec une alimentation de 6~30V. Vous pouvez également alimenter votre appareil avec 5 V via le connecteur USB de type C.

      .

      Witty Pi 4 met également en œuvre un interrupteur d'alimentation e-Latching, qui est très similaire à l'interrupteur d'alimentation de votre PC/ordinateur portable. Vous pouvez allumer/éteindre votre Raspberry Pi d'une simple pression sur le bouton. Le logiciel fonctionnant en arrière-plan exécutera la commande d'arrêt avant que l'alimentation ne soit coupée, cela évite la corruption des données causée par un arrêt brutal.

      Witty Pi 4 prend en charge tous les modèles Raspberry Pi qui disposent du connecteur GPIO à 40 broches, notamment A+, B+, 2B, Zero, Zero W, Zero 2 W, 3B, 3B+, 3A+ et 4B. Vous devrez souder au préalable le connecteur à 40 broches aux modèles Zero/Zero W/Zero 2 W, afin qu'ils puissent établir une connexion fiable avec Witty Pi.

      Dispositif I²C unique

      Witty Pi 4 utilise un microcontrôleur pour émuler un seul périphérique I²C avec l'adresse par défaut 0x08, et également mapper tous les registres I²C de l'horloge en temps réel et du capteur de température comme registres I²C virtuels dans le même périphérique. Vous pouvez accéder à tous les registres I²C de l'horloge en temps réel et du capteur de température via le seul périphérique I²C émulé par Witty Pi 4.

      .

      L'avantage de cette nouvelle conception est que Witty Pi 4 cache d'autres périphériques I²C (horloge en temps réel, capteur de température) et devient leur proxy pour communiquer avec le Raspberry Pi. Comme l'adresse I²C utilisée par Witty Pi 4 peut être modifiée à n'importe quelle valeur, vous pouvez toujours éviter les conflits d'adresse I²C.

      Prise en charge de l'UWI

      Witty Pi 4 est entièrement pris en charge par UWI (UUGear Web Interface), et vous pouvez accéder à votre Witty Pi 4 sur n'importe quel appareil qui a un accès réseau.

      Caractéristiques techniques

      ..Courant de sortieJusqu'à 3 A pour le Raspberry Pi et ses périphériques..Dimension65 x 56 x 19 mm..Inclus

      • 1x carte Witty Pi 4
      • 1x batterie CR2032
      • 4x M2.5 x 11mm standoff en cuivre
      • 8x vis M2.5

      Téléchargements

      Microcontrôleur ATtiny841 (fiche technique)
      Horloge temps réel PCF85063A (fiche technique), calibrée en usine
      Capteur de température LM75B (fiche technique)
      Convertisseur CC/CC MP4462 (fiche technique)
      Commutateur MOSFET AO4616 (fiche technique)
      Batterie CR2032 (pour le maintien de l'heure lorsque l'alimentation est coupée)
      Alimentation CDC 5 V (via le connecteur USB type C)
      ou DC 6 V~30 V (via le connecteur XH2.54)
      Courant de veille ~0,5 mA
      Environnement de fonctionnement Température -30°C~80°C (-22°F~176°F)
      Humidité 0~80% RH, sans condensation, sans gaz corrosif
      Poids 23 g (sans accessoires)
