WIZnet W6100-EVB-Pico

  • MarqueWIZnet

Description

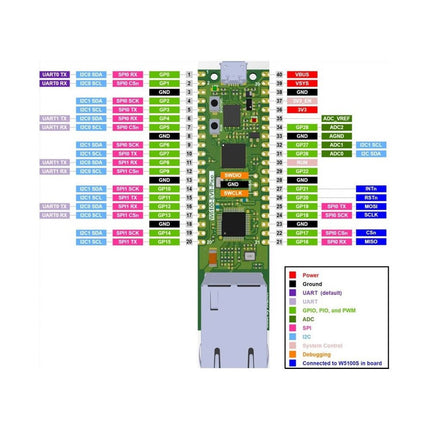

W6100-EVB-Pico est une carte d'évaluation de microcontrôleur basée sur le Raspberry Pi RP2040 et le contrôleur TCP/IP W6100 entièrement câblé - et fonctionne essentiellement de la même manière que la carte Raspberry Pi Pico, mais avec une connectivité Ethernet supplémentaire via W6100.

Caractéristiques

  • Microcontrôleur RP2040 avec 2 Mégaoctets de mémoire flash
    • Processeur double cœur Cortex M0+ jusqu'à 133 MHz
    • 264 kégaoctets de SRAM multi-banque à haute performance
    • Flash externe Quad-SPI avec exécution en place (XIP)
    • Fabrication de bus à barres croisées à haute performance
    • 30 E/S polyvalentes (dont 4 peuvent être utilisées pour l'ADC)
      • Tension d'E/S de 1,8 à 3,3 V (Remarque : la tension d'E/S de la Pico est fixée à 3,3 V)
    • Convertisseur analogique-numérique (CAN) 12 bits 500 ksps
    • Divers périphériques numériques
      • 2x UART, 2x I²C, 2x SPI, 16 canaux PWM
      • 1x Minuterie avec 4 alarmes, 1x Compteur en temps réel
    • 2 blocs E/S programmables (PIO), 8 machines à états au total
    • E/S à haute vitesse flexibles et programmables par l'utilisateur
    • Peut émuler des interfaces telles que la carte SD et la VGA
  • Comprend W6100
    • Prend en charge les protocoles Internet câblés : TCP, UDP, IPv6, IPv4, ICMPv6, ICMPv4, IGMP, MLDv1, ARP, PPPoE
    • Prend en charge 8 SOCKETs indépendants simultanément avec 32 ko de mémoire
    • 16 ko de mémoire interne pour les tampons d'émission/réception
    • Interface SPI
  • Port micro-USB B pour l'alimentation et les données (et pour reprogrammer la mémoire flash)
  • Carte PCB de style 'DIP' de 40 broches de 21x51 mm d'épaisseur 1 mm avec des broches traversantes de 0,1' et des crénelures sur les bords
  • Port de débogage série à fil ARM 3 broches (SWD)
  • PHY Ethernet 10/100 intégré
  • Prise en charge de la négociation automatique
    • Duplex complet / demi-duplex
    • 10/100 Mbit/s
  • RJ45 intégré (RB1-125BAG1A)
  • Régulateur de tension intégré (LM8805SF5-33V)

Téléchargements

Fiche produit

W6100-EVB-Pico est une carte d'évaluation de microcontrôleur basée sur le Raspberry Pi RP2040 et le contrôleur TCP/IP W6100 entièrement câblé... Lire la suite

€ 21,95 TVA incluse
Membres € 19,76

    • Expédier aujourd'hui ? Commandez dans Oct 06, 2024 17:00:00 +0200

    Détails

    SKU : 20428
    EAN : 020428

    Description

    W6100-EVB-Pico est une carte d'évaluation de microcontrôleur basée sur le Raspberry Pi RP2040 et le contrôleur TCP/IP W6100 entièrement câblé - et fonctionne essentiellement de la même manière que la carte Raspberry Pi Pico, mais avec une connectivité Ethernet supplémentaire via W6100.

    Caractéristiques

    • Microcontrôleur RP2040 avec 2 Mégaoctets de mémoire flash
      • Processeur double cœur Cortex M0+ jusqu'à 133 MHz
      • 264 kégaoctets de SRAM multi-banque à haute performance
      • Flash externe Quad-SPI avec exécution en place (XIP)
      • Fabrication de bus à barres croisées à haute performance
      • 30 E/S polyvalentes (dont 4 peuvent être utilisées pour l'ADC)
        • Tension d'E/S de 1,8 à 3,3 V (Remarque : la tension d'E/S de la Pico est fixée à 3,3 V)
      • Convertisseur analogique-numérique (CAN) 12 bits 500 ksps
      • Divers périphériques numériques
        • 2x UART, 2x I²C, 2x SPI, 16 canaux PWM
        • 1x Minuterie avec 4 alarmes, 1x Compteur en temps réel
      • 2 blocs E/S programmables (PIO), 8 machines à états au total
      • E/S à haute vitesse flexibles et programmables par l'utilisateur
      • Peut émuler des interfaces telles que la carte SD et la VGA
    • Comprend W6100
      • Prend en charge les protocoles Internet câblés : TCP, UDP, IPv6, IPv4, ICMPv6, ICMPv4, IGMP, MLDv1, ARP, PPPoE
      • Prend en charge 8 SOCKETs indépendants simultanément avec 32 ko de mémoire
      • 16 ko de mémoire interne pour les tampons d'émission/réception
      • Interface SPI
    • Port micro-USB B pour l'alimentation et les données (et pour reprogrammer la mémoire flash)
    • Carte PCB de style 'DIP' de 40 broches de 21x51 mm d'épaisseur 1 mm avec des broches traversantes de 0,1' et des crénelures sur les bords
    • Port de débogage série à fil ARM 3 broches (SWD)
    • PHY Ethernet 10/100 intégré
    • Prise en charge de la négociation automatique
      • Duplex complet / demi-duplex
      • 10/100 Mbit/s
    • RJ45 intégré (RB1-125BAG1A)
    • Régulateur de tension intégré (LM8805SF5-33V)

    Téléchargements
