Cette version radio 900 MHz peut être utilisée pour l'émission/réception à 868 MHz ou à 915 MHz ? la fréquence radio exacte est déterminée lorsque vous chargez le logiciel puisqu'elle peut être réglée de façon dynamique. Au c?ur du Feather 32u4 se trouve un ATmega32u4 cadencé à 8 MHz et à 3,3 V logique. Cette puce a 32 K de flash et 2 K de RAM, avec USB intégré, non seulement a une capacité de débogage de programme vec USB vers série intégrée sans avoir besoin d'une puce de type FTDI, mais elle peut également faire office de souris, de clavier, de dispositif MIDI USB, etc. Pour faciliter son utilisation dans le cadre de projets portables, nous avons ajouté un connecteur pour n'importe quelle batterie lithium-polymère de 3,7 V et intégré la charge de la batterie. Vous n'avez pas besoin de batterie, il fonctionnera très bien directement à partir du connecteur micro USB. Mais, si vous avez une batterie, vous pouvez la porter avec vous, puis brancher le connecteur USB pour la recharger. Le Feather basculera automatiquement vers l'alimentation USB dès qu'elle sera disponible. Nous avons également lié la batterie à travers un diviseur à une broche analogique, de sorte que vous pouvez mesurer et surveiller la tension de la batterie pour savoir quand vous avez besoin de la recharger. Caractéristiques Dimension 2,0 x 0,9 x 0,28 pouce (51 x 23 x 8 mm) sans les connecteurs soudées Léger comme une ( grande ?) plume - 5,5 g ATmega32u4 @ 8 MHz avec logique/alimentation 3.3 V Régulateur 3,3 V avec sortie de courant de crête de 500 mA Prise en charge de l'USB, livré avec un bootloader USB et débogage via port série Vous obtenez également des tonnes de broches - 20 broches GPIO Interface série, I²C, SPI 7x broches PWM 10x entrées analogiques Chargeur lipoly intégré de 100 mA avec LED d'indication de l'état de charge Pin #13 LED rouge pour le clignotement à usage général Broche d'alimentation/activation 4 trous de montage Bouton de réinitialisation La radio Feather 32u4 utilise l'espace restant pour ajouter un module radio RFM69HCW 868/915 MHz. Ces radios ne sont pas bonnes pour transmettre de l'audio ou de la vidéo, mais elles fonctionnent assez bien pour la transmission de petits paquets de données lorsque vous avez besoin de plus de portée que 2,4 GHz (BT, BLE, WiFi, ZigBee) Module basé sur le SX1231 avec interface SPI Radiocommunication par paquets avec des bibliothèques Arduino prêtes à l'emploi Utilise la bande ISM non soumise a des reglementation ("ISM européen" @ 868 MHz ou "ISM américain" @ 915 MHz) +13 à +20 dBm jusqu'à 100 mW de capacité de sortie de puissance (sortie de puissance sélectionnable par le logiciel) Appel de courant de 50 mA (+13 dBm) à 150 mA (+20 dBm) pour les transmissions Portée d'environ 350 mètres, selon les obstructions, la fréquence, l'antenne et la puissance de sortie Créer des réseaux multipoints avec des adresses de n?uds individuels Moteur de paquets cryptés avec AES-128 Antenne filaire simple ou point pour connecteur uFL Il est livré entièrement assemblé et testé, avec un bootloader USB qui vous permet de l'utiliser rapidement avec l'IDE Arduino. Des connecteurs sont également incluses pour que vous puissiez le souder et le brancher sur une platine d'essai sans soudure. Vous devrez couper et souder un petit morceau de fil (n'importe quel conducteur solide ou toronné est parfait) afin de créer votre antenne. La batterie Lipoly et le câble USB ne sont pas inclus.

Lis Plus Moins

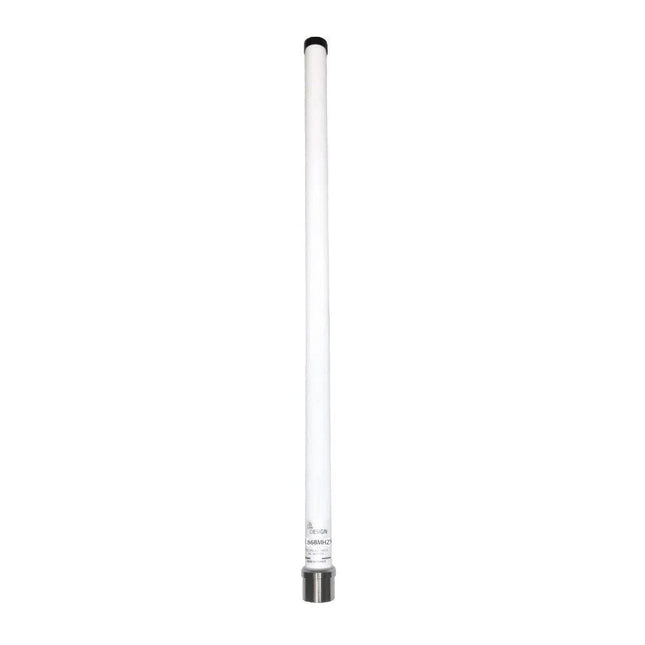

Cette antenne extérieure en fibre de verre est optimisée pour recevoir des signaux dans la bande ISM de 868 MHz, prenant en charge des technologies telles que Sigfox, LoRa, Mesh Networks et Helium. L'antenne se compose d'un dipôle demi-onde avec un gain de 4,4 dBi, encapsulé à l'intérieur d'un radôme en fibre de verre avec une base de montage en aluminium. Spécifications Fréquence 868-870 MHz Type d'antenne Dipôle 1/2 onde Connecteur N femelle Type d'installation Diamètre du mât 35-60 mm (support de montage inclus) Gagner 4,4 dBi SWR ≤1,5 Type de polarisation Vertical Puissance maximale 10 W Impédance 50 Ohms Dimensions 52,5 cm Diamètre du tube 26 mm Antenne de base 32 mm Température de fonctionnement −30°C à +60°C Inclus Antenne bande ISM (868 Mhz) Support de mât (pour installation sur un mât de 35 à 60 mm de diamètre)

Lis Plus Moins

NRF24L01 est une puce émetteur-récepteur monolithique universelle en bande ISM fonctionnant dans la bande 2,4-2,5 GHz. Caractéristiques Émetteur-récepteur sans fil comprenant : Générateur de fréquence, type amélioré, SchockBurstTM, contrôleur de mode, amplificateur de puissance, amplificateur à cristal, modulateur, démodulateur La sélection du canal de puissance de sortie et les paramètres du protocole peuvent être définis avec une consommation de courant extrêmement faible, via l'interface SPI. En mode de transmission, la puissance de transmission est de 6 dBm, le courant est de 9,0 mA, le courant du mode accepté est de 12,3 mA, la consommation de courant du mode mise hors tension et du mode veille est inférieure Antenne 2,4 GHz intégrée, prend en charge jusqu'à six canaux de réception de données Taille : 15 x 29 mm (antenne comprise)

Lis Plus Moins

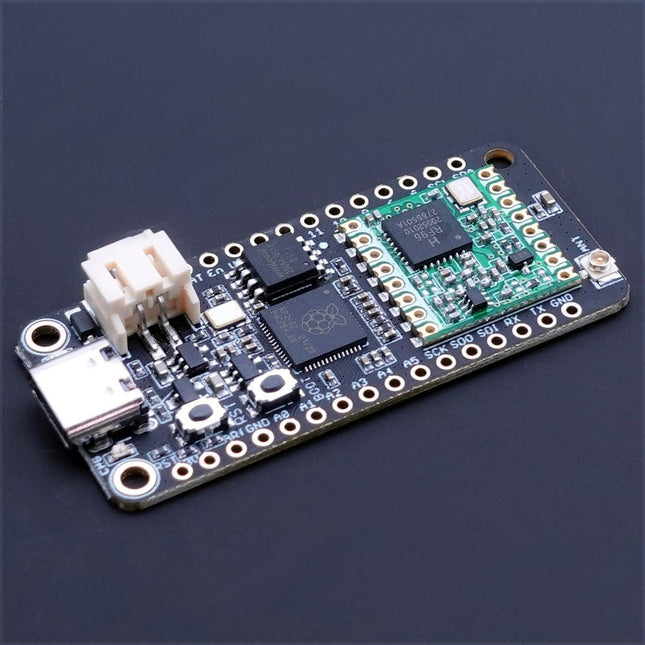

Le Challenger RP2040 LoRa est une carte de microcontrôleur Adafruit Feather compatible Arduino/CircuitPython basée sur la puce Raspberry Pi Pico (RP2040).   L'émetteur-récepteur est doté d'un modem LoRa à longue portée qui fournit une communication à spectre étalé à très longue portée et une immunité élevée aux interférences tout en minimisant la consommation de courant.   LoRa Le module LoRa intégré (RFM95W) peut atteindre une sensibilité de plus de -148 dBm en utilisant un cristal et quelques composants. La sensibilité élevée combinée à l'amplificateur de puissance intégré de +20 dBm permet d'obtenir un budget de liaison de premier ordre, ce qui le rend optimal pour toute application nécessitant de la portée ou de la robustesse. LoRa offre également des avantages significatifs en termes de blocage et de sélectivité par rapport aux techniques de modulation conventionnelles, résolvant ainsi le compromis traditionnel de conception entre la portée, l'immunité aux interférences et la consommation d'énergie. Le RFM95W est connecté au RP2040 via le canal SPI 1 plus quelques ports GPIO nécessaires à la signalisation. Un connecteur U.FL est utilisé pour attacher votre antenne LoRa à la carte. 168 dB de budget de liaison maximum +20 dBm - 100 mW de sortie RF constante par rapport à la tension d'alimentation PA à haut rendement de +14 dBm Débit binaire programmable jusqu'à 300 kbps Haute sensibilité : jusqu'à -148 dBm IIP3 récepteur/émetteur : -12,5 dBm Excellente immunité de blocage Faible courant RX de 10,3 mA, rétention de registre de 200 nA Synthétiseur entièrement intégré avec une résolution de 61 Hz FSK, GFSK, MSK, GMSK, LoRaTM et modulation OOK Synchronisateur de bits intégré pour la récupération de l'horloge Détection de préambule Plage dynamique de 127 dB RSSI Détection RF automatique et CAD avec AFC ultra-rapide Moteur de paquets jusqu'à 256 octets avec CRC Spécifications Microcontrôleur Raspberry Pi RP2040 (Cortex-M0+ double cœur 133 MHz)   SPI Deux canaux SPI (deuxième SPI connecté au RFM95W)   I²C Un canal I²C   UART Un canal UART   Entrées analogiques 4 entrées analogiques   Module radio RFM95W de Hope RF   Mémoire flash 8 Mo, 133 MHz   Mémoire SRAM 264 Ko (répartis en 6 banques)   Contrôleur USB 2.0 Jusqu'à 12 MBit/s à pleine vitesse (PHY USB 1.1 intégré)   Connecteur de batterie JST Pas de 2,0 mm   Chargeur LiPo embarqué 450 mA courant de charge standard   Dimensions 51 x 23 x 3,2 mm   Poids 9 g   Téléchargements Fiche technique Dossier de conception

Lis Plus Moins

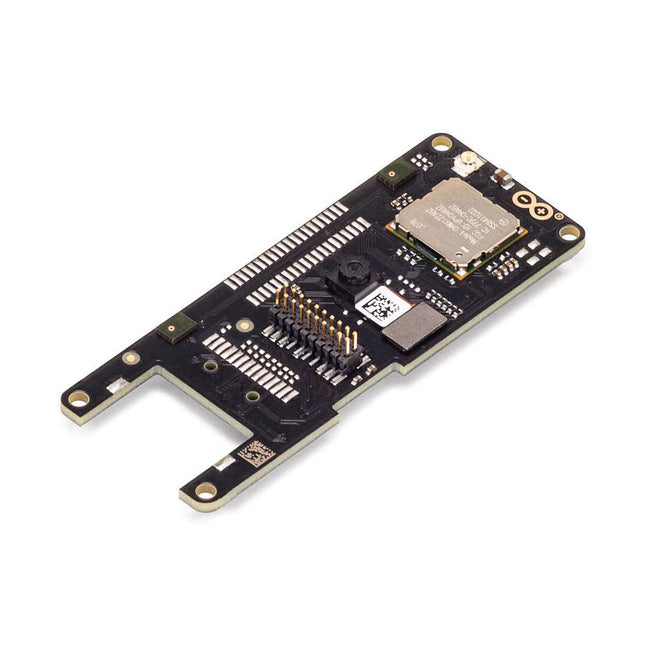

La Portenta Vision Shield LoRa apporte à votre Portenta des fonctionnalités de niveau industriel. Cette extension matérielle vous permettra d'exécuter des applications de vision informatique embarquées, de vous connecter sans fil via LoRa au nuage Arduino ou à votre propre infrastructure, et d'activer votre système lors de la détection d'événements sonores. L’extension est livrée avec : Un capteur caméra de 320x320 pixels: utiliser un des cœurs de Portenta pour exécuter des algorithmes de reconnaissance d'images en utilisant l'éditeur OpenMV for Arduino. Connectivité sans-fil étendue LoRa de 868/915 MHz:connectez votre Portenta H7 à l'Internet des objets avec une faible consommation d'énergie Deux microphones embarqués pour la détection des sons directionnels : capture et analyse du son en temps réel. Connecteur JTAG: effectuez un débogage de bas niveau de votre carte Portenta ou des mises à jour spéciales du firmware en utilisant un programmateur externe. Connecteur SD-Card: stockez vos données capturées dans la carte, ou lire les fichiers de configuration. La Vision Shield LoRa a été conçue pour fonctionner avec l'Arduino Portenta H7. Les cartes Portenta sont équipées de processeurs ARM Cortex 32 bits multicœurs fonctionnant à des centaines de mégahertz, avec des mégaoctets de mémoire de programme et de RAM. Les cartes Portenta sont équipées de WiFi et de Bluetooth. Specifications Caméra Module caméra Himax HM-01B0 (Site constructeur) Resolution Résolution de 320 x 320 pixels actifs avec support pour QVGA Capteur d'image Technologie BrightSense 3.6μ haute sensibilité Microphone 2x MP34DT05 (Fiche technique) Connectivity Module LoRa avec ARM Cortex-MO+ à 868/915MHz (Fiche technique) Dimensions 66 x 25 mm Poids 8 g Téléchargements Fiche technique Schémas

Lis Plus Moins

Le HT-M00 est une passerelle double canal spécialement conçue pour répondre aux applications LoRa de la famille intelligente qui fonctionnent avec moins de 30 nœuds LoRa. La passerelle a été construite autour de deux puces SX1276 pilotées par ESP32. Pour permettre la surveillance du facteur d'étalement SF7~SF12 de 125 kHz, un mélangeur logiciel a été développé, communément appelé programme de simulation en bande de base. Le mélangeur logiciel est un composant essentiel qui permet à la passerelle HT-M00 de fonctionner avec une grande efficacité. Il est conçu pour simuler des signaux en bande de base, qui sont ensuite mélangés aux signaux radiofréquence pour produire le résultat souhaité. Le mélangeur logiciel a été développé avec beaucoup de soin et de précision, et a été soumis à des tests rigoureux pour garantir qu'il est capable de fournir des résultats précis et fiables. Caractéristiques ESP32 + SX1276 Émule les démodulateurs LoRa Le facteur d'étalement du spectre adaptatif automatique, SF7 à SF12 pour chaque canal, est facultatif Sortie maximale : 18 ±1 dBm Prise en charge du protocole LoRaWAN Classe A et Classe C Spécifications MCU ESP32-D0WDQ6 Jeu de puces LoRa SX1276 Bande LoRa 863~870 MHz Tension d'alimentation 5 V Sensibilité de réception -110 dBm à 300 bps Interface USB-C Max. Puissance d'émission 17dB ±1dB Température de fonctionnement −20~70°C Dimensions 30 x 76 x 14 mm Inclus 1x HT-M00 Passerelle LoRa à 2 canaux 1x Support mural 1x Câble USB-C Downloads Manual Software Documentation

Lis Plus Moins

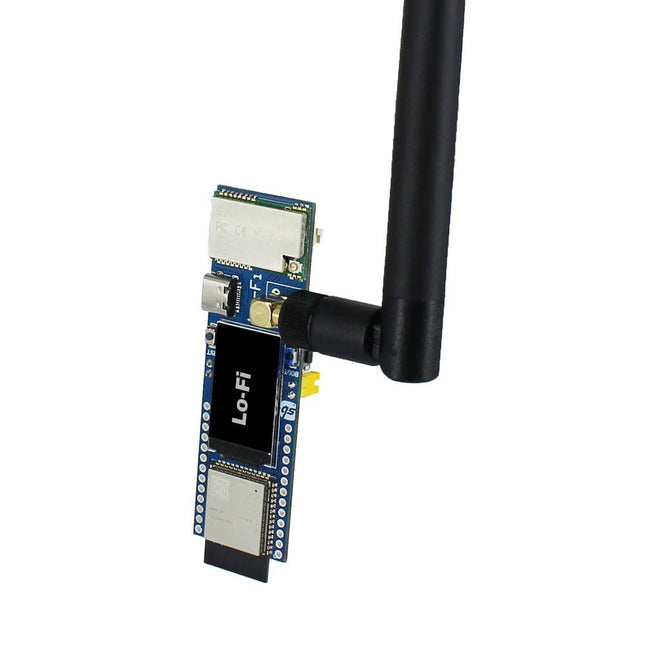

Lo-Fi (combinaison ESP32 + LoRa) est la solution parfaite pour tous ceux qui cherchent à établir une communication sans fil longue portée dans une variété d'applications dotées de capacités WiFi. LoRa offre une portée exceptionnelle et une connectivité facile, il vous permet de communiquer de manière transparente avec des appareils jusqu'à 5 km de distance. Les appareils constituent un choix efficace et fiable pour les communications sans fil longue portée, en plus de l'accès WiFi pour relier les nuages ​​Internet les mieux adaptés aux applications de l'Internet des objets, permettant ainsi la connectivité dans des environnements distants et difficiles. Caractéristiques Appareil alimenté par le puissant ESP32 S3 WROOM-1 doté d'un microprocesseur Xtensa dual-core 32 bits LX7, jusqu'à 240 MHz Wi-Fi et Bluetooth LE intégrés pour la connectivité sans fil Interface de type C pour la programmation/alimentation Écran TFT 1,14" pour les interactions visuelles Dérivations GPIO pour interfacer des périphériques supplémentaires Compatible avec une planche à pain pour des projets de planche à pain faciles à faire soi-même 2 boutons programmables par l'utilisateur séparés ainsi que des boutons de réinitialisation et de démarrage Connecteur de batterie au lithium 3,7 V pour un boîtier d'utilisation portable avec une option de chargement intégrée Utilisez le spectre étalé LoRa de nouvelle génération pour assurer une communication stable Pour LoRa, une vitesse plus rapide et une portée de transmission de données plus longue allant jusqu'à 5 km Applications Internet des objets (IoT) Domotique intelligente Automatisation agricole Services d'urgence Surveillance de l'environnement L'automatisation industrielle Spécifications Microcontrôleur : ESP32 S3 WROOM-1 Interface sans fil : Wi-Fi, BLE, LoRa Protocole : 802.11b/g/n, Bluetooth 5.0 Taille de la mémoire : 16 Mo Flash, 384 Ko ROM, 8 Mo SRAM Tension d'alimentation : 5 V Tension de fonctionnement : 3,3 V Taille de l'écran : 1,14" Type d'affichage : TFT Résolution d'affichage : 135 x 240 pixels Pilote d'affichage : ST7789V Apparence de l'affichage : RVB Couleur d'affichage : 4k/65k/252k Luminance de l'écran : 400 Cd/m² Température de fonctionnement : -20 à 70°C Température de stockage : -30 à 80°C Spécifications du module LoRa : Fréquence porteuse (ISM sans licence) : 868 MHz Puce : basée sur la puce RF SX1262 Portée : 5Km Puissance de transmission : 22 dBm Sensibilité de réception : -147 dBm Débit de données : jusqu'à 62,5 kbps Port de communication : série UART Téléchargements Guide de Démarrage Fichiers de conception matérielle Inclus 1x carte Lo-Fi 1x antenne (868 MHz)

Lis Plus Moins

The CubeCell series is designed primarily for LoRa/LoRaWAN node applications. Built on the ASR605x platform (ASR6501, ASR6502), these chips integrate the PSoC 4000 series MCU (ARM Cortex-M0+ Core) with the SX1262 module. The CubeCell series offers seamless Arduino compatibility, stable LoRaWAN protocol operation, and straightforward connectivity with lithium batteries and solar panels. The HTCC-AB02S is a developer-friendly board with an integrated AIR530Z GPS module, ideal for quickly testing and validating communication solutions. Features Arduino compatible Based on ASR605x (ASR6501, ASR6502), those chips are already integrated the PSoC 4000 series MCU (ARM Cortex M0+ Core) and SX1262 LoRaWAN 1.0.2 support Ultra low power design, 21 uA in deep sleep Onboard SH1.25-2 battery interface, integrated lithium battery management system (charge and discharge management, overcharge protection, battery power detection, USB/battery power automatic switching) Good impendence matching and long communication distance Onboard solar energy management system, can directly connect with a 5.5~7 V solar panel Micro USB interface with complete ESD protection, short circuit protection, RF shielding, and other protection measures Integrated CP2102 USB to serial port chip, convenient for program downloading, debugging information printing Onboard 0.96-inch 128x64 dot matrix OLED display, which can be used to display debugging information, battery power, and other information Using Air530 GPS module with GPS/Beidou Dual-mode position system support Specifications Main Chip ASR6502 (48 MHz ARM Cortex-M0+ MCU) LoRa Chipset SX1262 Frequency 863~870 MHz Max. TX Power 22 ±1 dBm Max. Receiving Sensitivity −135 dBm Hardware Resource 2x UART1x SPI2x I²C1x SWD3x 12-bit ADC input8-channel DMA engine16x GPIO Memory 128 Kb FLASH16 Kb SRAM Power consumption Deep sleep 21 uA Interfaces 1x Micro USB1x LoRa Antenna (IPEX)2x (15x 2.54 Pin header) + 3x (2x 2.54 Pin header) Battery 3.7 V lithium battery (power supply and charging) Solar Energy VS pin can be connected to 5.5~7 V solar panel USB to Serial Chip CP2102 Display 0.96" OLED (128 x 64) Operating temperature −20~70°C Dimensions 55.9 x 27.9 x 9.5 mm Included 1x CubeCell HTCC-AB02S Development Board 1x Antenna 1x 2x SH1.25 battery connector Downloads Datasheet Schematic GPS module (Manual) Quick start GitHub

Lis Plus Moins

Ce module CAN est basé sur le contrôleur de bus CAN MCP2515 et l'émetteur-récepteur CAN TJA1050. Avec ce module, vous pourrez facilement contrôler n'importe quel appareil CAN Bus par interface SPI avec votre MCU, tel qu'Arduino Uno et ainsi de suite. Caractéristiques Prise en charge PEUT V2.0B Taux de communication jusqu'à 1 Mo/s Tension de fonctionnement : 5 V Courant de fonctionnement : 5 mA Interface : SPI Téléchargements Fiche technique MCP2515 Fiche technique TJA1050
