Cool Projects for Test, Measurement, and Control The Raspberry Pi has dominated the maker scene for many years. Freely accessible I/O pins have made it one of the most popular processor boards of all time. However, the classic Raspberry Pi has no analog inputs. Direct measurement of analog values is therefore not possible. Consequently, photodiodes, NTCs, Hall sensors, etc. cannot be read directly. In addition, the pins are connected directly to the exposed contacts, i.e. without a driver or protection circuit. This can quickly destroy the central controller and thus the entire Raspberry Pi. These problems can be elegantly solved with the Pico. As a front-end, it can easily handle a wide range of measurement tasks. In addition, the Pico is much cheaper than a classic Raspberry Pi 4 or 5. If a faulty circuit leads to the destruction of the Pico, this is relatively easy to handle. This makes the combination of a classic Raspberry Pi 4 or 5 and the Pico an ideal pair. The book introduces the broad and highly topical field of modern controller technology using the combined force of a Raspberry Pi 4 or 5 and a Raspberry Pi Pico. In addition to a detailed introduction to the operation and functionality of the controller boards themselves, the book also focuses on data acquisition and processing with digital processors. Especially the combination of both systems offers a wide range of interesting possibilities. Some practical projects from the contents: USB between Raspberry Pi 4 or 5 and Pico I²C Communication and Pico as an I²C device Voltmeter and Computer Thermometer Pico W as a Web Server and WLAN Scanner Frequency Meters and Generators OLED Displays on Raspberry Pi 4 or 5 and Pico Energy Saving Monitor Which Astronauts are in Orbit? Mini Monitor for Current Bitcoin Exchange Rate

Lis Plus Moins

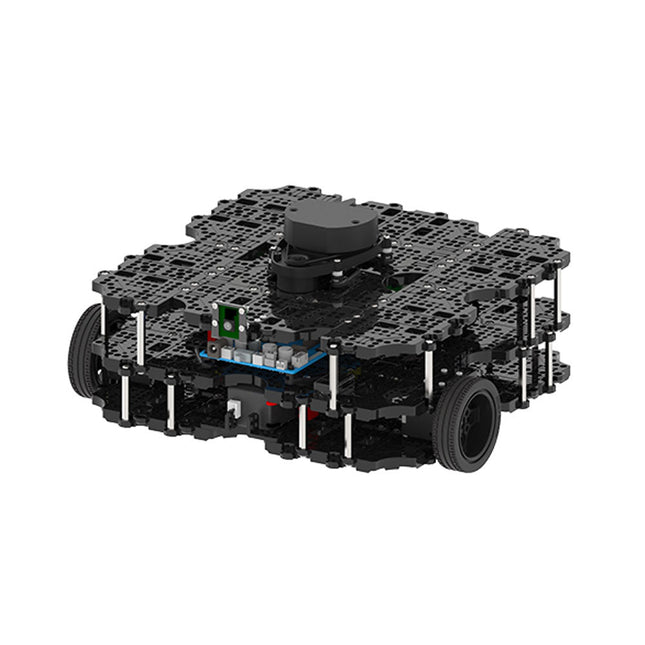

La plateforme ROS la plus populaire au monde TurtleBot est le robot open source le plus populaire pour l'éducation et la recherche. La nouvelle génération de TurtleBot3 est un petit robot mobile, peu coûteux, entièrement programmable et basé sur ROS. Il est destiné à être utilisé pour l'éducation, la recherche, les loisirs et le prototypage de produits. Coût abordable TurtleBot a été développé pour répondre aux besoins économiques des écoles, des laboratoires et des entreprises. TurtleBot3 est le robot le plus abordable parmi les robots mobiles SLAM équipés d'un capteur de distance laser 360° LDS-01. Norme ROS La marque TurtleBot est gérée par Open Robotics, qui développe et maintient ROS. Aujourd'hui, ROS est devenu la plateforme de référence pour tous les roboticiens du monde. TurtleBot peut être intégré à des composants robotiques existants basés sur ROS, mais TurtleBot3 peut être une plateforme abordable pour ceux qui veulent commencer à apprendre ROS. Extensibilité TurtleBot3 encourage les utilisateurs à personnaliser sa structure mécanique à l'aide d'options alternatives : carte embarquée open source (en tant que carte de contrôle), ordinateur et capteurs. TurtleBot3 Waffle Pi est une plate-forme à deux roues à entraînement différentiel, mais sa structure et sa mécanique peuvent être personnalisées de nombreuses façons : voitures, vélos, remorques, etc. Développez vos idées au-delà de l'imagination avec différents SBC, capteurs et moteurs sur une structure évolutive. Actionneur modulaire pour robot mobile TurtleBot3 est capable d'obtenir des données spatiales précises en utilisant 2 DYNAMIXEL dans les articulations des roues. Les DYNAMIXEL de la série XM peuvent être utilisés selon l'un des 6 modes de fonctionnement (série XL : 4 modes de fonctionnement) : Mode de contrôle de la vitesse pour les roues, mode de contrôle du couple ou mode de contrôle de la position pour les articulations, etc. DYNAMIXEL peut même être utilisé pour fabriquer un manipulateur mobile qui est léger mais qui peut être contrôlé avec précision grâce au contrôle de la vitesse, du couple et de la position. DYNAMIXEL est un composant c?ur qui rend TurtleBot3 parfait. Il est facile à assembler, à entretenir, à remplacer et à reconfigurer. Carte de contrôle ouverte pour ROS La carte de contrôle est open-source au niveau du matériel et du logiciel pour la communication ROS. La carte de contrôle OpenCR1.0 est suffisamment puissante pour contrôler non seulement les capteurs DYNAMIXEL mais aussi les capteurs ROBOTIS qui sont fréquemment utilisés pour des tâches de reconnaissance de base de manière rentable. Différents capteurs tels que les capteurs tactiles, les capteurs infrarouges, les capteurs de couleur et bien d'autres sont disponibles. L'OpenCR1.0 possède un capteur IMU à l'intérieur de la carte afin d'améliorer la précision du contrôle pour d'innombrables applications. La carte dispose d'alimentations de 3,3 V, 5 V et 12 V pour renforcer les gammes d'appareils informatiques disponibles. Source ouverte Le matériel, le micrologiciel et le logiciel de TurtleBot3 sont des logiciels libres, ce qui signifie que les utilisateurs sont invités à télécharger, modifier et partager les codes sources. Tous les composants de TurtleBot3 sont fabriqués en plastique moulé par injection afin de réduire les coûts, mais les données de CAO 3D sont également disponibles pour l'impression 3D. Spécifications Vitesse de translation maximale 0.26 m/s Vitesse de rotation maximale 1.82 rad/s (104.27 deg/s) Charge utile maximale 30 kg Taille (L x L x H) 281 x 306 x 141 mm Poids (+ SBC + batterie + capteurs) 1.8 kg Seuil de montée Max 10 mm Durée d'utilisation prévue 2 h Temps de charge prévu 2 h 30 m SBC (ordinateur à carte unique) Raspberry Pi 4 (2 Go RAM) MCU 32-bit ARM Cortex-M7 with FPU (216 MHz, 462 DMIPS) Contrôleur à distance RC-100B + BT-410 Set (Bluetooth 4, BLE) Actionneur XL430-W210 LDS (capteur de distance laser) 360 Laser Distance Sensor LDS-01 or LDS-02 Caméra Raspberry Pi Camera Module v2.1 IMU Gyroscope 3 axesAccelerometer 3 axes Connecteurs d'alimentation 3.3 V/800 mA5 V/4 A12 V/1 A Connecteurs d'extension GPIO 18 brochesArduino 32 broches Périphériques 3x UART, 1x bus CAN, 1x SPI, 1x I²C, 5x CAN, 4x 5-pin OLLO Ports DYNAMIXEL 3x RS485, 3x TTL Audio Plusieurs séquences programmables LED programmables 4x User LED LED d'état 1x Board status LED1x Arduino LED1x Power LED Boutons et interrupteurs 2x boutton poussoir, 1x bouton Reset, 2x DIPswitch Batterie Lithium polymer 11.1 V 1800 mAh / 19.98 Wh 5C Connexion PC USB Mise à jour du micrologiciel par USB / par JTAG Adaptateur d'alimentation (SMPS) Entrée: 100-240 VCA 50/60 Hz, 1.5 A @maxSortie: 12 VCC, 5 A Téléchargements Programmation de robots ROS GitHub Manuel électronique Communauté

Lis Plus Moins

Learn to program displays and GUIs with Python This book is about Raspberry Pi 4 display projects. The book starts by explaining how to install the latest Raspbian operating system on an SD card, and how to configure and use the GPIO ports. The core of the book explains the following topics in simple terms with fully tested and working example projects: Simple LED projects Bar graph LED projects Matrix LED projects Bitmap LED projects LED strips LCDs OLED displays E-paper displays TFT displays 7-inch touch screen GUI Programming with Tkinder One unique feature of this book is that it covers almost all types of display that readers will need to use in their Raspberry Pi based projects. The operation of each project is fully given, including block diagrams, circuit diagrams, and commented full program listings. It is therefore an easy task to convert the given projects to run on other popular platforms, such as Arduino or PIC microcontrollers. Python program listings of all Raspberry Pi projects developed in this book are available for download at Elektor.com. Readers can use these programs in their projects. Alternatively, they can modify the programs to suit their applications.

Lis Plus Moins

Nous avons incorporé des éléments essentiels de bricolage comme une mini planche à pain, des pilotes de moteur, des entrées ADC, un haut-parleur intégré, des entrées/sorties à usage général, des commutateurs et deux emplacements Breakout Garden afin que vous puissiez ajouter quelques baies. Nous avons également réussi à intégrer un écran LCD IPS dynamique de 240 x 240 avec quatre boutons tactiles afin que vous puissiez facilement surveiller et contrôler ce que fait votre projet. Le tout est enveloppé dans une belle plinthe robuste avec un encombrement agréablement compact qui n'impliquera pas autant de fils traînants que si vous expérimentiez une configuration de planche à pain traditionnelle. Nos bibliothèques complètes MicroPython et C++ vous permettront de contrôler chaque aspect de la carte comme un maestro du numérique. C'est idéal pour les débutants et les utilisateurs avancés. Caractéristiques Base d'exploration de Pico Haut-parleur piézo Écran LCD IPS de 1,54' (240x240) Quatre commutateurs contrôlables par l'utilisateur Deux pilotes de moteur demi-pont (avec indicateur LED de surintensité) En-têtes de broches GPIO et ADC faciles d'accès Deux prises Breakout Garden I²C Mini-planche à pain Pieds en caoutchouc Compatible avec Raspberry Pi Pico Aucune soudure requise (tant que votre Pico est équipé de broches d'en-tête). Dimensions : environ 117 x 63 x 20 mm (L x L x H, assemblé) Bibliothèques C/C++ et MicroPython Schématique

Lis Plus Moins

Construisez des machines robustes et intelligentes qui combinent la puissance de calcul du Raspberry Pi avec des composants LEGO. Le Raspberry Pi Build HAT fournit quatre connecteurs pour les moteurs et capteurs LEGO Technic du portefeuille SPIKE. Les capteurs disponibles comprennent un capteur de distance, un capteur de couleur et un capteur de force polyvalent. Les moteurs angulaires sont disponibles dans une gamme de tailles et comprennent des encodeurs intégrés qui peuvent être interrogés pour trouver leur position. Le Build HAT s'adapte à tous les ordinateurs Raspberry Pi dotés d'un connecteur GPIO à 40 broches, y compris – avec l'ajout d'un câble ruban ou d'un autre périphérique d'extension – le Raspberry Pi 400. Les appareils LEGO Technic connectés peuvent facilement être contrôlés en Python, aux côtés des accessoires Raspberry Pi standard. tel qu'un module de caméra. Caractéristiques Contrôle jusqu'à 4 moteurs et capteurs Alimente le Raspberry Pi (lorsqu'il est utilisé avec un bloc d'alimentation externe approprié) Facile à utiliser depuis Python sur le Raspberry Pi

Lis Plus Moins

Le Raspberry Pi Debug Probe est une sonde USB-to-debug tout-en-un qui fournit tout le matériel et les câbles nécessaires pour un débogage facile, sans soudure et plug-and-play. Il comprend une interface série de débogage du processeur (par défaut, l'interface ARM Serial Wire Debug SWD, mais d'autres interfaces peuvent être prises en charge) et une interface UART standard. Les deux interfaces utilisent le connecteur de débogage à 3 broches du Raspberry Pi. Il est conçu pour faciliter le débogage et la programmation des Raspberry Pi Pico et RP2040 avec une gamme de plates-formes hôtes, y compris les ordinateurs Windows, Mac et Linux typiques. Bien que conçue pour être utilisée avec les produits Raspberry Pi, la sonde de débogage fournit des interfaces UART et CMSIS-DAP standard sur USB, de sorte qu'elle peut également être utilisée avec d'autres processeurs, ou même simplement comme un câble USB-to-UART. Elle fonctionne avec OpenOCD et d'autres outils qui supportent CMSIS-DAP. La sonde de débogage est basée sur le matériel Raspberry Pi Pico et utilise le logiciel libre Raspberry Pi Picoprobe. Le micrologiciel est mis à jour de la même manière que le micrologiciel du Raspberry Pi Pico, il est donc facile de maintenir l'unité à jour avec le dernier micrologiciel, ou d'utiliser un micrologiciel personnalisé. Caractéristiques Port USB vers port série de débogage SWD de ARM Pont USB vers UART Compatible avec le standard CMSIS-DAP Fonctionne avec OpenOCD et d'autres outils supportant CMSIS-DAP Micrologiciel open source, facile à mettre à jour Spécifications Dimensions : 22 x 32 mm Tension nominale d'E/S : 3,3 V Température de fonctionnement : -20°C à +70°C Inclus 1x Sonde de débogage Raspberry Pi 1x Boîtier en plastique 1x Câble USB 3x câbles de débogage Câble connecteur JST 3 broches vers connecteur JST 3 broches Connecteur JST 3 broches vers connecteur 0,1 pouce (femelle) Connecteur JST 3 broches vers connecteur 0,1 pouce (mâle) Téléchargements Fiche technique Connecteur de débogage à 3 broches Schémas Graphique Latest Firmware

Lis Plus Moins

Le Raspberry Pi Pico 2 est une nouvelle carte microcontrôleur de la Raspberry Pi Foundation, basée sur le RP2350. Il présente une vitesse d'horloge de cœur plus élevée, le double de la SRAM sur puce, le double de la mémoire flash intégrée, des cœurs Arm plus puissants, des cœurs RISC-V en option, de nouvelles fonctionnalités de sécurité et des capacités d'interface améliorées. Le Raspberry Pi Pico 2 offre une amélioration significative des performances et des fonctionnalités tout en conservant la compatibilité matérielle et logicielle avec les membres précédents de la série Raspberry Pi Pico. Le RP2350 fournit une architecture de sécurité complète construite autour d'Arm TrustZone pour Cortex-M. Il intègre un démarrage signé, 8 Ko d'OTP antifusible pour le stockage des clés, une accélération SHA-256, un TRNG matériel et des détecteurs de problèmes rapides. La capacité unique à double cœur et à double architecture du RP2350 permet aux utilisateurs de choisir entre une paire de cœurs Arm Cortex-M33 standard et une paire de cœurs Hazard3 RISC-V à matériel ouvert. Programmable en C/C++ et Python, et pris en charge par une documentation détaillée, le Raspberry Pi Pico 2 est la carte microcontrôleur idéale pour les passionnés et les développeurs professionnels. Spécifications Processeur Processeurs Dual Arm Cortex-M33 ou double RISC-V Hazard3 à 150 MHz Mémoire 520 Ko de SRAM sur puce ; Flash QSPI intégré de 4 Mo Interfaces 26 broches GPIO polyvalentes, dont 4 pouvant être utilisées pour AD Périphériques 2x UART 2x Contrôleurs SPI 2x Contrôleurs I²C 24x Canaux PWM 1x Contrôleur USB 1.1 et PHY, avec prise en charge des hôtes et des périphériques 12x Machines à états PIO Puissance d'entrée 1,8-5,5 V CC Dimensions 21 x 51 mm Téléchargements Datasheet (Pico 2) Datasheet (RP2350)

Lis Plus Moins

Le Raspberry Pi Zero W étend la famille Raspberry Pi Zero. Le Raspberry Pi Zero W possède toutes les fonctionnalités du Raspberry Pi Zero d'origine, mais est livré avec une connectivité supplémentaire comprenant : Réseau local sans fil 802.11 b/g/n Bluetooth 4.1 Bluetooth basse consommation (BLE) Autres fonctionnalités 1 GHz, processeur monocœur 512 Mo de RAM Ports mini HDMI et USB On-The-Go Alimentation micro-USB Connecteur à 40 broches compatible HAT Vidéo composite et réinitialisation des en-têtes Connecteur de caméra CSI Télechargements Mechanical Drawing Schematics

Lis Plus Moins

Raspberry Pi Pico W est une carte microcontrôleur basée sur la puce microcontrôleur Raspberry Pi RP2040. La puce microcontrôleur RP2040 (Raspberry Silicon) offre un processeur ARM Cortex-M0+ à double cœur (133 MHz), 256 Ko de RAM, 30 broches GPIO et de nombreuses autres options d'interface. En outre, il y a 2 Mo de mémoire flash QSPI embarquée pour le stockage du code et des données. Raspberry Pi Pico W a été conçu pour être une plateforme de développement flexible et peu coûteuse pour RP2040 avec une interface sans fil de 2,4 GHz utilisant un Infineon CYW43439. L'interface sans fil est connectée via SPI au RP2040. Caractéristiques du Pico W Microcontrôleur RP2040 avec 2 Mo de mémoire flash Interfaces sans fil monobande 2,4 GHz intégrées (802.11n) Port Micro USB-B pour l'alimentation et les données (et pour la reprogrammation de la flash) Carte DIP à 40 contacts de 21 x 51 mm, d'une épaisseur de 1 mm, avec broches espacées de 0,1' et avec bords canelés. Expose 26 E/S multifonctions 3,3 V à usage général (GPIO) 23 GPIO sont uniquement numériques, trois entrées analogiques. Peut être monté en surface comme un module Port de débogage série (SWD) ARM à 3 connecteurs Architecture d'alimentation simple mais très flexible Diverses options permettant d'alimenter facilement l'unité à partir d'un micro USB, d'une alimentation externe ou d'une batterie. Haute qualité, faible coût, haute disponibilité SDK complet, exemples de logiciels et documentation Caractéristiques du microcontrôleur RP2040 Cortex-M0+ à double cœur jusqu'à 133 MHz La PLL intégrée permet de faire varier la fréquence du cœur SRAM haute performance multi-bancs de 264 Ko Flash Quad-SPI externe avec eXecute In Place (XIP) et cache sur puce de 16 Ko Bus multiplexeur haute performance USB1.1 intégré (périphérique ou hôte) 30 E/S multifonctions à usage général (quatre peuvent être utilisées pour le CAN) Tension d'E/S de 1,8-3,3 V Convertisseur analogique-numérique (CAN) 12 bits 500 ksps Divers périphériques numériques 2x UART, 2x I²C, 2x SPI, 16x canaux PWM 1x minuterie avec 4 alarmes, 1x horloge en temps réel 2x blocs d'E/S programmables (PIO), 8 machines d'état au total E/S haute vitesse flexibles et programmables par l'utilisateur Peut émuler des interfaces telles que la carte SD et VGA Note : la tension des E/S du Raspberry Pi Pico W est fixée à 3,3 V. Téléchargements Fiche technique Spécifications du connecteur de débogage à 3 contacts

Lis Plus Moins

Le moniteur Raspberry Pi est un écran d'ordinateur Full HD de 15,6 pouces. Convivial, polyvalent, compact et abordable, c'est le compagnon d'affichage de bureau idéal pour les ordinateurs Raspberry Pi et d'autres appareils. Avec un système audio intégré via deux haut-parleurs frontaux, des options de montage VESA et à vis ainsi qu'un support intégré à angle réglable, le moniteur Raspberry Pi est idéal pour une utilisation de bureau ou pour une intégration dans des projets et des systèmes. Il peut être alimenté directement à partir d'un Raspberry Pi ou par une alimentation séparée. Caractéristiques Écran IPS Full HD 1080p de 15,6 pouces Support intégré à angle réglable Audio intégré via deux haut-parleurs frontaux Sortie audio via prise jack 3,5 mm Entrée HDMI pleine taille Options de montage VESA et à vis Boutons de contrôle du volume et de la luminosité Câble d'alimentation USB-C Spécifications Écran Taille de l'écran : 15,6 pouces, format 16:9 Type de panneau : IPS LCD avec revêtement antireflet Résolution d'affichage : 1920 x 1080 Profondeur de couleur : 16,2M Luminosité (typique) : 250 nits Gamme de couleurs : 45% Angle de vision : 80° Puissance 1,5 A/5 V Peut être alimenté directement à partir d'un port USB Raspberry Pi (luminosité maximale de 60%, volume de 50%) ou par une alimentation séparée (luminosité maximale de 100%, volume de 100%) Connectivité Port HDMI standard (compatible 1.4) Prise casque stéréo 3,5 mm USB-C (alimentation) Audio 2 haut-parleurs intégrés de 1,2 W Prise en charge des fréquences d'échantillonnage de 44,1 kHz, 48 kHz et 96 kHz Téléchargements Datasheet

Lis Plus Moins

Raspberry Pi Pico WH est une carte microcontrôleur basée sur la puce microcontrôleur Raspberry Pi RP2040. La puce microcontrôleur RP2040 ('Raspberry Silicon') offre un processeur ARM Cortex-M0+ double cœur (133 MHz), 256 Ko de RAM, 30 broches GPIO et de nombreuses autres options d'interface. De plus, il y a 2 Mo de mémoire flash QSPI intégrée pour le stockage de code et de données. Raspberry Pi Pico WH a été conçu pour être une plateforme de développement flexible et peu coûteuse pour le RP2040 avec une interface sans fil de 2,4 GHz utilisant un Infineon CYW43439. L'interface sans fil est connectée via SPI au RP2040. Fonctionnalités de Pico WH Microcontrôleur RP2040 avec 2 Mo de mémoire flash Interfaces sans fil mono-bande 2,4 GHz intégrées (802.11n) Port Micro USB B pour l'alimentation et les données (et pour reprogrammer la mémoire flash) Carte de circuit imprimé de style 'DIP' de 40 broches, de dimensions 21 x 51 mm et d'épaisseur 1 mm, avec broches traversantes de 0,1' et déchiquetage des bords Expose 26 broches d'E/S polyvalentes (GPIO) de 3,3 V 23 GPIO sont uniquement numériques, dont trois peuvent également être utilisées comme entrées analogiques (ADC) Peut être monté en surface comme module Port de débogage à 3 broches ARM Serial Wire Debug (SWD) Architecture d'alimentation simple mais très flexible Différentes options pour alimenter facilement l'unité à partir d'un micro USB, de sources externes ou de batteries Haute qualité, faible coût, disponibilité élevée Kit de développement logiciel (SDK) complet, exemples de logiciels et documentation Connecteurs pré-installés et connecteur de débogage à 3 broches Fonctionnalités du microcontrôleur RP2040 Processeur Cortex M0+ double cœur pouvant atteindre 133 MHz PLL intégrée permettant une fréquence variable du cœur 264 Ko de SRAM haute performance à plusieurs bancs Flash Quad-SPI externe avec exécution en place (XIP) et cache intégré de 16 Ko Bus interne de haute performance à matrice croisée complète USB1.1 intégré (périphérique ou hôte) 30 broches GPIO polyvalentes (dont quatre peuvent être utilisées pour l'ADC) Tension d'E/S de 1,8 à 3,3 V Convertisseur analogique-numérique (ADC) 12 bits à 500 ksps Divers périphériques numériques 2x UART, 2x I²C, 2x SPI, 16 canaux PWM 1x minuterie avec 4 alarmes, 1x horloge en temps réel 2x blocs d'E/S programmables (PIO), 8 machines d'état au total Raspberry Pi Pico WH est une carte microcontrôleur basée sur la puce microcontrôleur Raspberry Pi RP2040. La puce microcontrôleur RP2040 ('Raspberry Silicon') offre un processeur ARM Cortex-M0+ double cœur (133 MHz), 256 Ko de RAM, 30 broches GPIO et de nombreuses autres options d'interface. De plus, il y a 2 Mo de mémoire flash QSPI intégrée pour le stockage de code et de données. Raspberry Pi Pico WH a été conçu pour être une plateforme de développement flexible et peu coûteuse pour le RP2040 avec une interface sans fil de 2,4 GHz utilisant un Infineon CYW43439. L'interface sans fil est connectée via SPI au RP2040. Fonctionnalités de Pico WH Microcontrôleur RP2040 avec 2 Mo de mémoire flash Interfaces sans fil mono-bande 2,4 GHz intégrées (802.11n) Port Micro USB B pour l'alimentation et les données (et pour reprogrammer la mémoire flash) Carte de circuit imprimé de style 'DIP' de 40 broches, de dimensions 21 x 51 mm et d'épaisseur 1 mm, avec broches traversantes de 0,1' et déchiquetage des bords Expose 26 broches d'E/S polyvalentes (GPIO) de 3,3 V 23 GPIO sont uniquement numériques, dont trois peuvent également être utilisées comme entrées analogiques (ADC) Peut être monté en surface comme module Port de débogage à 3 broches ARM Serial Wire Debug (SWD) Architecture d'alimentation simple mais très flexible Différentes options pour alimenter facilement l'unité à partir d'un micro USB, de sources externes ou de batteries Haute qualité, faible coût, disponibilité élevée Kit de développement logiciel (SDK) complet, exemples de logiciels et documentation Connecteurs pré-installés et connecteur de débogage à 3 broches Fonctionnalités du microcontrôleur RP2040 Processeur Cortex M0+ double cœur pouvant atteindre 133 MHz PLL intégrée permettant une fréquence variable du cœur 264 Ko de SRAM haute performance à plusieurs bancs Flash Quad-SPI externe avec exécution en place (XIP) et cache intégré de 16 Ko Bus interne de haute performance à matrice croisée complète USB1.1 intégré (périphérique ou hôte) 30 broches GPIO polyvalentes (dont quatre peuvent être utilisées pour l'ADC) Tension d'E/S de 1,8 à 3,3 V Convertisseur analogique-numérique (ADC) 12 bits à 500 ksps Divers périphériques numériques 2x UART, 2x I²C, 2x SPI, 16x canaux PWM 1x minuterie avec 4 alarmes, 1x horloge en temps réel 2x blocs d'E/S programmables (PIO), 8 machines d'état au total E/S haute vitesse flexibles et programmables par l'utilisateur Peut émuler des interfaces telles que la carte SD et VGA Remarque : La tension d'E/S de Raspberry Pi Pico W est fixée à 3,3 V. Téléchargements Fiche technique Spécifications du connecteur de débogage à 3 broches

Lis Plus Moins

L'injecteur PoE+ pour Raspberry Pi ajoute la fonctionnalité Power-over-Ethernet (PoE) à un seul port d'un commutateur Ethernet non PoE, fournissant à la fois l'alimentation et les données via un seul câble Ethernet. Il offre une solution plug-and-play et économique pour introduire progressivement la fonctionnalité PoE dans les réseaux Ethernet existants. L'injecteur PoE+ est un appareil monoport de 30 W, adapté à l'alimentation des équipements conformes aux normes IEEE 802.3af et 802.3at, y compris toutes les générations de HAT PoE pour Raspberry Pi. Il prend en charge des débits réseau de 10/100/1000 Mbit/s. Remarque : Un câble secteur IEC séparé est requis pour le fonctionnement (non fourni). Spécifications Débit de données 10/100/1000 Mbit/s Tension d'entrée 100 à 240 V CA Puissance de sortie 30 W Puissance de sortie sur les broches 4/5 (+), 7/8 (–) Tension de sortie nominale 55 V CC Connecteurs de données RJ-45 blindé, EIA 568A et 568B Connecteur d'alimentation Entrée secteur IEC c13 (non fournie) Humidité de stockage Maximum 95%, sans condensation Altitude de fonctionnement –300 m à 3000 m Température ambiante de fonctionnement 10°C à +50°C Dimensions 159 x 51,8 x 33,5 mm Téléchargements Datasheet
