Maker Line est un capteur de ligne doté d'un réseau de 5 capteurs IR capable de suivre des lignes de 13 mm à 30 mm de largeur. L'étalonnage du capteur a également été simplifié. Il n'est pas nécessaire d'ajuster le potentiomètre pour chaque capteur IR. Il vous suffit d'appuyer sur le bouton de calibrage pendant 2 secondes pour accéder au mode de calibrage. Ensuite, vous devez faire glisser les capteurs sur la ligne, appuyer à nouveau sur le bouton et vous êtes prêt à partir. Les données d'étalonnage sont stockées dans l'EEPROM et restent intactes même lorsque le capteur est éteint. L'étalonnage ne doit donc être effectué qu'une seule fois, sauf si la hauteur du capteur, la couleur de la ligne ou la couleur de fond ont changé. Maker Line prend également en charge deux sorties : 5 sorties numériques pour l'état de chaque capteur indépendamment, ce qui est similaire au capteur IR classique, mais vous bénéficiez d'un étalonnage facile, et également une sortie analogique, où la tension représente la position de la ligne. La sortie analogique offre également une résolution plus élevée par rapport aux sorties numériques séparées. Ceci est particulièrement utile lorsqu’une grande précision est requise lors de la construction d’un robot suiveur de ligne avec contrôle PID. Caractéristiques Tension de fonctionnement : compatible DC 3,3 V et 5 V (avec protection contre l'inversion de polarité) Largeur de trait recommandée : 13 mm à 30 mm Couleur de ligne sélectionnable (claire ou foncée) Distance du capteur (hauteur) : 4 mm à 40 mm (Vcc = 5 V, ligne noire sur surface blanche) Taux de rafraîchissement du capteur : 200 Hz Processus d'étalonnage facile Types de sortie double : 5 sorties numériques représentent chaque état du capteur IR, 1 sortie analogique représente la position de la ligne. Prend en charge une large gamme de contrôleurs, tels que Arduino, Raspberry Pi, etc. Documentation Fiche de données Tutoriel : Construire un robot de suivi de ligne bon marché

Lis Plus Moins

Les fonctions Pie Buzzer : agit comme une simple sortie audio Port micro-USB Bouton programmable 12 x LED : fournit une sortie visuelle à bord Caractéristiques Microcontrôleur ATmega328P Programme IDE EDI Arduino Tension de fonctionnement 5 V E/S numériques 20 MLI 6 Entrée analogique 6 (10 bits) UART 1 IPS 1 I2C 1 Interruption externe 2 Mémoire flash 32 Ko SRAM 2 Ko EEPROM/Flash de données 1 Ko Vitesse de l'horloge 16 MHz Broche d'E/S d'alimentation CC 20mA Source de courant USB uniquement Courant continu pour 5 V Source USB Courant continu pour 3,3 V 500mA Puce USB vers série CH340G LED programmable 12 sur les broches numériques 2 à 13 Bouton-poussoir programmable 1 sur la broche numérique 2 Buzzer à tarte 1 sur la broche numérique 8 Arduino contre Maker Uno

Lis Plus Moins

Le Maker pHAT est la solution aux problèmes les plus courants auxquels les débutants sont confrontés en commençant par Raspberry PI. Sa conception intelligente et simple facilite sa fixation sur votre Pi et vous évite tout le travail fastidieux de connexion de divers autres accessoires. De plus, les LED correspondant à chaque broche permettent de voir extrêmement facilement où se situe un problème potentiel. Le Maker pHat a la même taille que le Raspberry Pi Zero avec les 4 trous de montage alignés. Cependant, il peut être utilisé avec les Raspberry Pi 3B, 3B+ et 3A+, en insérant un en-tête d'empilage 2 x 20. Caractéristiques Taille Raspberry Pi Zero, s'empile parfaitement sur Raspberry Pi Zero Compatible avec Raspberry Pi 3B / 3B+ de taille standard, Raspberry Pi 3A+ de taille moyenne et Raspberry Pi Zero / W / WH de taille plus petite. Empreinte GPIO Raspberry Pi standard. Réseau de LED pour les broches GPIO sélectionnées (GPIO 17, 18, 27, 22, 25, 12, 13, 19). 3x boutons-poussoirs programmables intégrés (GPIO 21, 19 et 20, doivent être configurés comme entrée pull up). Buzzer actif intégré (GPIO 26). Étiquettes appropriées pour tous les GPIO, y compris SPI, UART, I2C, 5V, 3,3V et GND. Utilisez la prise USB Micro-B pour l’entrée 5 V et la communication USB vers UART. Série USB facilitée par le FT231X Tension d'entrée : USB 5 V, depuis un ordinateur, une banque d'alimentation ou un adaptateur USB standard. Monter sur Raspberry Pi Zero Montage sur Raspberry Pi 3B, 3B+ et 3A+

Lis Plus Moins

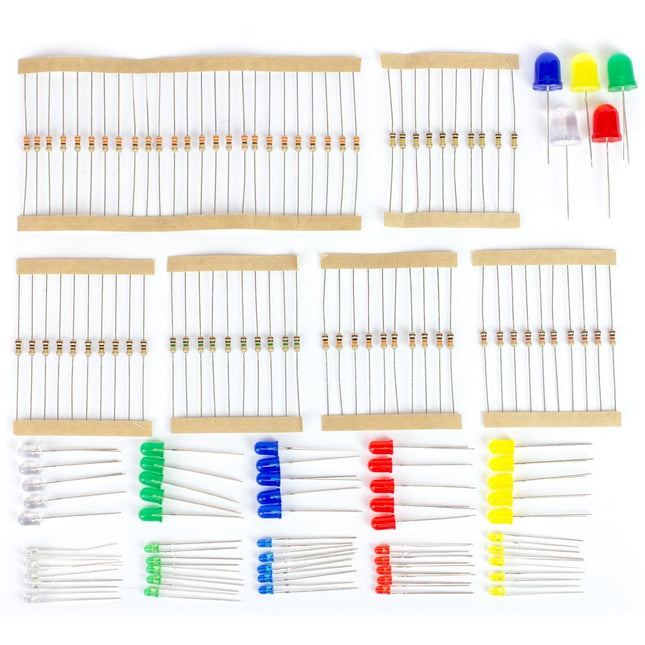

Ajoutez des couleurs à vos projets avec cette collection de LED rouges, vertes, jaunes, bleues et blanches. Ils sont livrés avec diverses résistances de limitation de courant afin de protéger les pièces et de contrôler la luminosité. Inclus LED de 10 mm 1x éd. 1x vert 1x jaune 1x bleu 1x blanc LED de 5 mm 5x éd. 5x vert 5x jaune 5x bleu 5x blanc LED de 3 mm 5x éd. 5x vert 5x jaune 5x bleu 5x blanc 25x résistances 330 Ω 10x résistances de 1 kΩ 10x résistances de 10 kΩ 10x résistances de 100 kΩ 10x résistances de 1 MΩ

Lis Plus Moins

Le Cytron Maker Pi Pico (avec Raspberry Pi Pico RP2040 soudé sur la carte) intègre les fonctionnalités les plus recherchées pour votre Raspberry Pi Pico et vous donne accès à toutes les broches GPIO sur deux connecteurs à 20 voies, avec des étiquettes claires. Chaque GPIO est associée à un indicateur LED pour faciliter le test et le débogage du code. Le diagramme de brochage indiquant la fonction de chaque broche est imprimé sur la face inférieure de la carte. Fonctions Fonctionne dès la sortie de la boîte. Pas de soudures à faire ! Accès à toutes les broches du Raspberry Pi Pico sur deux connecteurs de 20 voies. Indicateurs LED sur tous les connecteurs GPIO 3x bouton poussoir programmable (GP20-22) 1x LED RVB - NeoPixel (GP28) 1x buzzer piézoélectrique (GP18) 1x prise audio stéréo 3,5 mm (GP18-19) 1x connecteur pour carte Micro SD (GP10-15) 1x connecteur ESP-01 (GP16-17) 6x port Grove Spécifications Coeur 2x ARM Cortex-M0+ 32 bits Horloge du CPU 48 MHz, jusqu'à 133 MHz Taille de la flash Flash Q-SPI de 2 MByte Langage de programmation MicroPython, C++ Alimentation de la carte 5 VCC via MicroUSB Alimentation alternative de la carte 2-5 VCC via le connecteur VSYS (broche 39) Tension de l’unité centrale 3,3 VCC Tension GPIO 3,3 VCC Interface USB Hôte USB 1.1 Changement de programme MicroUSB, stockage de masse USB GPIO 26x Entrée/Sortie ADC 3x 12-bit 500 ksps Capteur de témpérature Intégré, 12 bits UART 2x UART I²C 2x I²C SPI 2x SPI PWM 16x PWM Minuterie 1x Minuterie avec 4 x Alarme Horloge temps réel 1x Horloge temps réel PIO 2x E/S haute vitesse programmables LED embarquée 1x LED programmable Bouton intégré 1x Bouton BOOTSEL

Lis Plus Moins

Vous aimez le Cytron Maker Pi Pico (SKU 19706) mais vous ne pouvez pas l'intégrer à votre projet ? Il y a maintenant le Cytron Maker Pi Pico Mini W. Basé sur le Raspberry Pi Pico W, il a également hérité de la plupart des fonctionnalités utiles de son grand frère comme les LED d'état GPIO, les LED RGB WS2812B Neopixel, le buzzer piézo passif, sans oublier le bouton utilisateur et le bouton de réinitialisation. Caractéristiques Basé sur Raspberry Pi Pico W Connecteur LiPo monocellulaire avec circuit de protection contre la surcharge et la surdécharge, rechargeable via USB. 6x LED d'indication d'état pour les GPIO 1x Buzzer piézo passif (capable de jouer un son musical ou une mélodie) 1x Bouton de réinitialisation 1x Bouton programmable par l'utilisateur 1x LED RGB (WS2812B Neopixel) 3x Ports Maker, compatible avec Qwiic, STEMMA QT, et Grove (via un câble de conversion) Compatible avec Arduino IDE, CircuitPython et MicroPython Dimensions : 23.12 x 53.85 mm Inclus 1x Maker Pi Pico Mini W (Raspberry Pi Pico W pré-soudé avec CircuitPython préchargé) 3x Câble Grove vers JST-SH (Qwiic / STEMMA QT) Téléchargements Fiche technique Maker Pi Pico Schéma Maker Pi Pico Mini Maker Pi Pico Mini Schéma de câblage Page officiel du Raspberry Pi Pico Démarrer avec le Raspberry Pi Pico CircuitPython pour Raspberry Pi Pico Fiche technique Raspberry Pi Pico Fiche technique RP2040 SDK Python pour Raspberry Pi Pico SDK C/C++ pour Raspberry Pi Pico

Lis Plus Moins

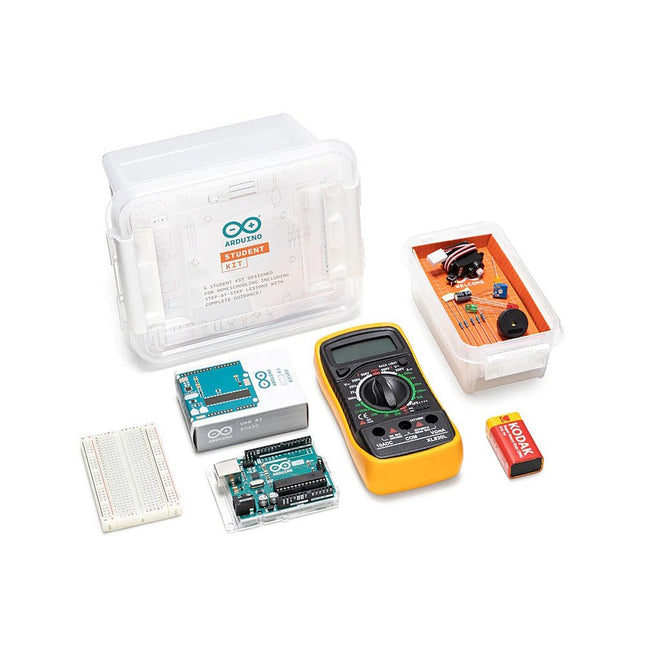

Le kit Arduino pour étudiants est un outil d'apprentissage à distance pratique, étape par étape, destiné aux plus de 11 ans : initiez-vous aux bases de l'électronique, de la programmation et du codage à domicile. Aucune connaissance ou expérience préalable n'est nécessaire, car le kit vous guide pas à pas. Les éducateurs peuvent enseigner à leur classe à distance à l'aide des kits, et les parents peuvent utiliser le kit comme un outil d'enseignement à domicile pour que leur enfant apprenne à son propre rythme. Tout le monde gagnera en confiance en matière de programmation et d'électronique grâce aux leçons guidées et à l'expérimentation libre. Apprenez les bases de la programmation, du codage et de l'électronique, notamment le courant, la tension et la logique numérique. Aucune connaissance ou expérience préalable n'est nécessaire car le kit vous guide pas à pas. Vous recevrez tout le matériel et le logiciel nécessaires pour une personne, ce qui en fait un outil idéal pour l'enseignement à distance, l'enseignement à domicile et l’auto-apprentissage. Il y a des leçons et des exercices étape par étape, et pour une expérience complète et approfondie, il y a aussi un contenu supplémentaire comprenant des spots d'invention, des concepts et des faits intéressants sur l'électronique, la technologie et la programmation. Les leçons et les projets peuvent être progressifs en fonction des capacités de chacun, ce qui leur permet d'apprendre à la maison à leur propre niveau. Le kit peut également être intégré à différentes matières comme la physique, la chimie et même l'histoire. En fait, il y a suffisamment de contenu pour un semestre entier. Comment utiliser le kit pour l’enseignement à distance par les éducateurs La plate-forme en ligne contient tout le contenu dont vous avez besoin pour enseigner à distance : du contenu d'orientation exclusif, des conseils pour l'apprentissage à distance, neuf leçons de 90 minutes et deux projets ouverts. Chaque leçon s'appuie sur la précédente, offrant ainsi une nouvelle occasion d'appliquer les compétences et les concepts que les élèves ont déjà appris. Ils disposent également d'un carnet de bord à remplir au fur et à mesure qu'ils travaillent sur les leçons. Au début de chaque leçon, vous trouverez une vue d'ensemble, une estimation du temps nécessaire à la réalisation du cours et les objectifs d'apprentissage. Tout au long de chaque leçon, vous trouverez des conseils et des informations qui vous aideront à faciliter votre apprentissage. Des réponses clés et des idées pour approfondir un peu plus sont également fournies. Comment le kit aide les parents à scolariser leur enfant à la maison Il s'agit d'un outil d'apprentissage à distance pratique, étape par étape, qui aidera votre enfant à apprendre les bases de la programmation, du codage et de l'électronique à la maison. En tant que parent, vous n'avez besoin d'aucune connaissance ou expérience préalable, car vous êtes guidé pas à pas. Le kit est directement lié au programme scolaire, de sorte que vous pouvez être sûr que vos enfants apprennent ce qu'ils doivent apprendre, et il leur donne l'occasion de prendre confiance dans la programmation et l'électronique. Vous les aiderez également à acquérir des compétences essentielles telles que l'esprit critique et la résolution de problèmes. Auto-apprentissage avec le kit étudiant Arduino Les élèves peuvent utiliser ce kit pour apprendre eux-mêmes les bases de l'électronique, de la programmation et du codage. Comme toutes les leçons suivent des instructions étape par étape, il est facile pour eux de travailler et d'apprendre par eux-mêmes. Ils peuvent travailler à leur propre rythme, s'amuser avec tous les projets du monde réel et accroître leur confiance au fur et à mesure. Ils n'ont pas besoin de connaissances préalables, car tout est clairement expliqué, le codage est pré-écrit et il existe un vocabulaire de concepts auquel se référer. Le kit étudiant Arduino est livré avec plusieurs pièces et composants qui seront utilisés pour construire des circuits tout en complétant les leçons et les projets tout au long du cours. Inclus dans le kit Code d'accès à un contenu en ligne exclusif comprenant des notes d'orientation pédagogique, des leçons étape par étape et du matériel supplémentaire tel que des ressources, des réalisations vedettes et un carnet de bord numérique avec des solutions. 1x Arduino Uno. 1x Câble USB. 1x Base de montage de la carte. 1x Multimètre. 1x Connecteur pile 9 V. 1x Pile 9 V. 20x Leds (5x rouges, 5x vertes, 5x jaunes & 5x bleues). 5x Résistances 560 Ω. 5x Résistances 220 Ω. 1x Plaque d’essais 400 points. 1x Résistance 1 kΩ. 1x Résistance 10 kΩ. 1x Petit servo-moteur. 2x Potentiomètres 10 kΩ. 2x Potentiomètres à bouton. 2x Condensateurs 100 uF Fils de liaison à âme pleine. 5x Boutons-poussoirs. 1x Phototransistor 2x Résistances 4.7 kΩ 1x Fil cavalier noir. 1x Fil cavalier rouge. 1x Capteur de température. 1x Buzzer piézoélectrique. 1x Cordon mâle vers femelle rouge. 1x Cordon femelle vers mâle noir. 3x Écrous et boulons.

Lis Plus Moins

Ce kit à monter soi-même (HU-017A) est un récepteur radio FM sans fil possédant un affichage à 4 chiffres et 7 segments. Il fonctionne dans la bande de fréquence mondiale de réception FM de 87,0-108,0 MHz, ce qui permet de l'utiliser dans n'importe quel pays ou région. Le kit offre deux modes d'alimentation, ce qui vous permet de l'utiliser à la maison comme aussi en extérieur. Ce montage électronique fait maison vous aidera à comprendre les circuits et à perfectionner vos compétences en matière de soudage. Caractéristiques Radio FM 87,0-108,0 MHz : Processeur de données FM RDA5807 intégré avec une bande de fréquence de réception FM standard. La fréquence FM peut être réglée à l'aide des touches F+ et F-. Réglage du volume : Deux méthodes de réglage du volume – bouton et potentiomètre. Ils proposent 15 niveaux de volume. Sortie audio active et passive : Le kit dispose d'un amplificateur de puissance intégré de 0,5 W pour alimenter directement des haut-parleurs de 8 Ω. Il émet également des signaux audio vers des casques ou des haut-parleurs dotés d'interfaces AUX, ce qui permet une écoute personnelle ou public de l'audio FM. Equipé d'une antenne FM dédiée de 25 cm et d'un afficheur (en rouge) à 4 chiffres et 7 segments pour l'affichage en temps réel de la fréquence radio FM. Le boîtier transparent acrylique protège le circuit imprimé interne. Deux méthodes d'alimentation sont prises en charge : 5 V USB et 2 piles de 1,5 V (AA). Soudage à la main : Le kit est livré avec divers composants qui doivent être installés manuellement. Ceci permet d'exercer et de perfectionner ses compétences en matière de soudure, et est également adapté aux amateurs d'électronique, aux débutants ainsi qu'à des fins d'éducation. Spécifications Tension d'exploitation DC 3 V/5 V Impédance de sortie 8 Ω Puissance de sortie 0,5 W Canal de sortie Mono Fréquence de réception 87.0 MHz~108.0 MHz Précision de la féquence 0.1 MHz Température d'exploitation −40°C à +85°C Taux d'humidité d'exploitation 5% à 95% d'humidité relative Dimensions 107 x 70 x 23 mm IMPORTANT : Retirez les piles lorsque vous alimentez la radio via USB ! Inclus 1x circuit imprimé 1x récepteur FM RDA5807M 1x microcontrôleur STC15W404AS 1x socle pour IC 1x registreà décalage 74HC595D 1x amplificateur TDA2822M 1x socle pour IC 1x convertisseur de tension 3,3 V AMS1117 18x résistances à film métallique 1x potentiomètre 4x condensateurs céramiques 5x condensateurs électrolytiques 4x transistors S8550 1x DEL rouge 1x afficheur à 4 chiffres et 7 segments 1x interrupteur à bascule 1x prise CMS Micro USB 1x antenne radio 1x prise audio AUX 4x boutons noirs 4x capuchons de bouton 1x haut-parleur 0,5 W/8 Ω 1x fil rouge/noir 2x adhésifs doubles face 1x boîtier pour piles AA 1x câble USB 6x plaquettes acryliques 4x vis entretoises en nylon 4x vis M3 4x écrous M3 4x vis M2x22 mm 1x vis M2x6 mm 5x écrous M2
