Le SDG2000X de Siglent est une série de générateurs de fonctions/formes d'onde arbitraires à double canal avec des spécifications allant jusqu'à 120 MHz de bande passante maximale, un taux d'échantillonnage de 1,2 Géch/s et une résolution verticale de 16 bits. Les techniques exclusives TrueArb et EasyPulse aident à résoudre les faiblesses inhérentes aux générateurs DDS traditionnels lors de la génération de formes d'onde arbitraires, carrées et impulsionnelles. Avec les avantages ci-dessus, le SDG2000X peut fournir aux utilisateurs une variété de signaux haute fidélité et à faible gigue, qui peuvent répondre aux exigences croissantes des applications complexes et étendues.
Double canal, bande passante de 40 MHz, amplitude de sortie maximale de 20 Vpp, sortie haute fidélité avec plage dynamique de 80 dB.
Système d'échantillonnage haute performance avec un taux d'échantillonnage de 1,2 GSa/s et une résolution verticale de 16 bits. Aucun détail de vos formes d'onde ne sera perdu.
La technologie innovante TrueArb, basée sur une architecture point par point, prend en charge toute forme d'onde Arb de 8 pts à 8 Mpts avec un taux d'échantillonnage compris entre 1 μSa/s et 75 MSa/s.
La technologie innovante EasyPulse, capable de générer des formes d'onde carrées ou pulsées à faible gigue, apporte une large plage et une précision extrêmement élevée dans le réglage de la largeur d'impulsion et des temps de montée/descente.
De nombreux types de modulation analogiques et numériques : AM, DSB-AM, FM, PM, FSK, ASK et PWM.
Fonctions balayage et rafale.
Compteur de fréquence de haute précision.
Interfaces standard : hôte USB, périphérique USBUSBTMC, LAN (VXI-11) Interface optionnelle : GPIB.
Écran tactile de 4,3 pouces pour une utilisation plus facile.
Spécifications
Fréquence de sortie maximale
40MHz
Canaux de sortie
2
Taux d'échantillonnage
1,2 Géch/s (interpolation 4X)
Longueur d'onde
CH1: 16Kpts, CH2: 512Kpts
Résolution de fréquence
1 μHz
Résolution verticale
16 bits
Interfaces standards
Interfaces standards : hôte USB, périphérique USB (USBTMC), LAN (VXI-11)
Système d'échantillonnage haute performance
Bénéficiant d'un système d'échantillonnage de 1,2 GSa/s et 16 bits, le SDG2000X atteint des performances de précision extrêmement élevées dans le domaine temporel et en amplitude, ce qui se traduit par des formes d'onde reconstruites avec plus de précision et une distorsion plus faible.
Technologie innovante EasyPulse
Lorsqu'une forme d'onde carrée/impulsion est générée par DDS, il y aura une gigue d'horloge si la fréquence d'échantillonnage n'est pas un multiple entier de la fréquence de sortie. La technologie SDG2000X EasyPulse surmonte avec succès cette faiblesse des conceptions DDS et aide à produire des formes d'onde carrées/impulsions à faible gigue.
Technologie innovante TrueArb
Pour les formes d'onde arbitraires, TrueArb présente non seulement tous les avantages du DDS traditionnel, mais élimine également la probabilité que le DDS provoque de graves instabilités et distorsions.
Contrôle facile avec écran tactile de 4,3" et logiciel de forme d'onde arbitraire EasyWave
L'écran tactile de 4,3 pouces rend l'utilisation beaucoup plus pratique. Et EasyWave est un puissant logiciel d'édition de formes d'onde arbitraires qui prend en charge plusieurs façons de générer des formes d'onde arbitraires telles que le dessin manuel, le dessin de lignes, le dessin d'équations, le dessin de coordonnées, etc. Il est très pratique pour les utilisateurs de modifier leurs propres formes d'onde arbitraires via EasyWave. .
Inclus
Générateur de fonctions arbitraires Siglent SDG2042X
Manuel de l'Utilisateur
Carte de garantie
CD (y compris le système logiciel informatique EasyWave 1.0)
Cordon d'alimentation
Cable USB
Guide de démarrage rapide

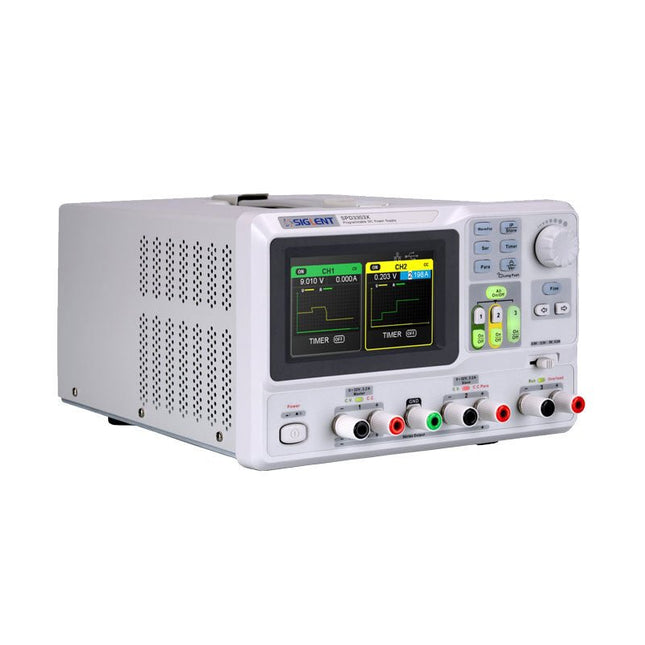

L'alimentation CC programmable linéaire de la série SPD3000X est dotée d'un écran LCD TFT de 4,3 pouces. Elle prend en charge la programmation et l'affichage des ondes en temps réel, ce qui apporte une nouvelle expérience aux utilisateurs. Elle possède trois sorties isolées : deux canaux réglables et un canal sélectionnable parmi 2,5V, 3,3V et 5V. Il dispose également d'une fonction de protection contre les courts-circuits et les surcharges de sortie, et peut être utilisé en production et en développement.
Caractéristiques
3 sorties indépendantes contrôlées et isolées : 2× 32V/3.2A, 1× 2.5V/3.3V/5V/3.2A, total 220 W
Affichage de la tension à 5 chiffres, du courant à 4 chiffres, résolution minimale de 1mV/1mA.
Supporte les fonctions de sortie de synchronisation du panneau.
Écran TFT LCD 480x272 pixels de 4,3 pouces en couleurs vraies.
3 types de modes de sortie : indépendant, série, parallèle.
Conception compatible 100V/120V/220V/230V pour répondre aux besoins de différents réseaux électriques.
Ventilateur intelligent à température contrôlée, réduisant efficacement le bruit.
Interface graphique claire, avec la fonction d'affichage de la forme d'onde.
5 groupes internes de sauvegarde/rappel des paramètres du système, permettant l'expansion de l'espace de stockage des données.
Fourni avec logiciel PC : Easypower, supporte SCPI, pilote LabVIEW.
Sortie haute résolution et haute précision
La résolution la plus élevée, 1mV/1mA, offre une excellente précision de réglage. Cela garantit une sortie précise même avec de très faibles variations de tension ou de courant. Ceci est impossible pour une alimentation à faible résolution.
Fonction mode série/parallèle/indépendant
Les fonctions de série et de parallèle permettent de combiner deux canaux en une seule sortie avec une plus grande capacité de sortie de puissance, ce qui étend la gamme d'applications. Chacun des 3 canaux peut être activé ou désactivé indépendamment ou toutes ensemble.
Le panneau affiche la sortie de synchronisation
Le panneau de commande permet d'afficher 5 groupes de réglages de temporisation et de contrôle de sortie, ce qui offre aux utilisateurs une fonction simple de programmation de la puissance. Il est également possible d'établir une connexion avec le logiciel PC EasyPower de Siglent, ce qui permet de répondre à toutes les exigences en matière de communication et de contrôle.
Sauvegarder/rappeler les paramètres de réglage
L'alimentation programmable de la série SPD3000X peut enregistrer ou rappeler 5 groupes de paramètres de réglage dans la mémoire interne, et supporte également l'extension de la mémoire externe. Vous pouvez facilement obtenir les paramètres dont vous avez besoin.
Le téléchargement intégral de ce numéro est disponible pour nos membres GOLD et GREEN sur le site Elektor Magazine !
Pas encore membre ? Cliquez ici.
carte émetteur-récepteur audio ESP32 (2)Transmission audio sans fil
émetteur AM par inductionUtiliser les PIO du Pico dans un croquis Arduino
les protocoles sans filUn guide technique
suivi de satellites avec LoRaTinyGS, le réseau open source qui capte les données spatiales
télécommande par sms compatible 4GContrôlez votre équipement à distance
sonde haute vitesseMesure à haute impédance jusqu’à 200 MHz
sur le vifKafka
KrakenSDR
tests de performance avec le RP2350Pico 2 : une vraie amélioration ?
mesures de champ électrique sans contact (2)Un vibromètre laser pour l’analyse des vibrations de la membrane
quartz et oscillateursAméliorer la précision des quartz grâce au choix des condensateurs
démarrer en électroniqueCI audio originaux
se lancer dans le codage d'un projet DIY
SPECTRAN® V6 MobileAnalyseur de spectre temps réel modulaire et configurable pour des mesures fiables sur l’ensemble des plages de fréquences
l’avenir de l’IA repose sur le siliciumEntretien avec Anastasiia Nosova
nœud de capteurs autonome v2.0 (architecture du système)Plateforme de mesure autonome alimentée par énergie solaire, avec GPS intégré, LoRaWAN et plus encore
positionnement précisTests du sondage de canal Bluetooth
développement logiciel piloté par les tests
voiture miniature contrôlée par SmartphoneWi-Fi + ESP32 + Smartphone = contrôle à distance
2025 : une odyssée de l’IAModèles de raisonnement en IA : la révolution de la chaîne de pensée
contrôleur de charge solaire avec MPPT (3)Logiciel et mise en service
caméra Web Raspberry Pi ZeroStreaming avec VPN ZeroTier
LORA AVEC LE RASPBERRY PI PICOS'amuser avec MicroPythonRISC-V : QUESACO ?Pourquoi une nouvelle architecture de noyau enthousiasme-t-elle l'industrie ?ELEKTOR @ 60Circuits of Summer PastMODULE D'ALIMENTATION POLYVALENT POUR PLAQUE D'EXPÉRIMENTATIONTensions positives et négatives grâce à un chargeur USB de 5 VRASPBERRY PI PICO ESSENTIALSExtrait : Wi-Fi avec le Raspberry Pi PicoLÉVITATION MAGNÉTIQUE SANS PEINEPROPELLER 2 DE PARALLAX (3)Faire clignoter une LEDPROGRAMMATION DES CARTES NUCLEO AVEC STM32CUBEIDEExtrait : FreeRTOS pour le MCU STM32EXTENSION DU MODULE CONVERTISSEUR ÉLÉVATEUR CC-CC MT3608Tips & Tricks, Best Practices and Other Useful InformationDT71 DE MINIWAREbrucelles de mesure numériquesGADGET WI-FI VESTIMENTAIREESPHome à nouveau à la manœuvre !DÉMARRER EN ÉLECTRONIQUE… (8)…est moins difficile qu'on ne l'imagine ! Les condensateurs : suite et finPETITS CIRCUITS AVEC L'ÉCOSYSTÈME QWIICJAVA SUR RASPBERRY PIPartie 2 : commande des broches GPIO avec un service REST de SpringRASPBERRY PI COMPUTE MODULE 4Un Raspberry Pi industrielMONITEUR DE LA QUALITÉ DE L'AIR, PORTABLE ET AUTONOME, POUR PARTICULES DE 2,5 ΜMGardez un œil sur votre santéSUR LE VIFLe futur était meilleur dans le passéMICROPYTHON POUR L'ESP32 ET SES COPAINSPartie 1 : installation et premiers programmesCOMPOSANTS À COUPLAGE DE CHARGE DANS LES OSCILLOSCOPESDrôle(s) de composant(s)ESD – LE DESTROYER FANTÔMEFoudroiement spontané des composantsÉNERGIE SOLAIRE POUR LES ROBOTS DE TONTEÉcologique, peu coûteux, simple !L'EUROPE TENTE DE DOMPTER LES GAFAHEXADOKUThe Original Elektorized Sudoku
Le kit de support de bricolage MicroMod comprend cinq connecteurs M.2 (hauteur 4,2 mm), des vis et des entretoises afin que vous puissiez avoir toutes les pièces spéciales dont vous pourriez avoir besoin pour fabriquer votre propre carte de support. MicroMod utilise le connecteur M.2 standard. C’est le même connecteur que l’on trouve sur les cartes mères et les ordinateurs portables modernes. Il y a divers emplacements pour la « clé » en plastique sur le connecteur M.2 pour empêcher un utilisateur d’insérer un dispositif incompatible. La norme MicroMod utilise la touche « E » et modifie la norme M.2 en déplaçant la vis de montage de 4 mm sur le côté. La touche « E » est assez courante pour qu’un utilisateur puisse insérer un module Wifi compatible M.2. Cependant, parce que le support à vis ne s’aligne pas, l’utilisateur ne sécuriserait pas un dispositif incompatible dans une carte de support MicroMod. Caractéristiques : 5x Vis mécaniques Tête cruciforme Phillips #0 (mais de #00 à #1 fonctionne également) Fil : M2.5 Longueur : 3 mm 5x Entretoises compatibles SMD Reflow Filetage : M2.5 x 0.4 Hauteur : 2,5 mm Connecteurs MicroMod 5x M.2 Clé : E Hauteur : 4,2 mm Nombre d’épingles : 67 Pas : 0,5 mm
'À bord de chaque moto:bit se trouvent plusieurs broches d’E/S, ainsi qu’un connecteur Qwiic vertical, capable de brancher des servomoteur, des capteurs et d’autres circuits. En appuyant sur le bouton, vous pouvez faire bouger votre micro:bit ! Le moto:bit se connecte au micro:bit via un SMD mis à jour, connecteur de bord en haut de la carte, ce qui facilite la configuration. Cela crée un moyen pratique d’échanger micro:bits pour la programmation tout en fournissant des connexions fiables à toutes les différentes broches sur le micro:bit. Nous avons également inclus un connecteur d’alimentation coaxial de base sur la moto:bit qui est capable de fournir de l’énergie à tout ce que vous connectez à la carte de support. Caractéristiques : Connecteur Edge plus fiable pour une utilisation facile avec le micro:bit Full H-Bridge pour la commande de deux moteurs Commande des servomoteurs Connecteur Qwiic vertical Port I2C pour étendre les fonctionnalités Gestion de l’alimentation et de la batterie à bord pour le micro:bit'
Le circuit imprimé noir mat est très épais et comporte de subtiles marques blanches, notamment une grille alphanumérique et des étiquettes PIN. Le schéma de câblage – celui des planches à pain classiques – est facile à voir en regardant les traces exposées au bas de la carte.
Le kit est livré complet avec le support « Integrated Circuit Leg » et 8 bornes à vis à code couleur. À l'aide des bornes et des points de soudure, vous pouvez connecter votre « IC » avec des fils nus, des cosses, des pinces crocodiles et/ou des joints de soudure. Les connexions aux 8 bornes se font via les barrettes à trois positions sur le PCB ; chacun est étiqueté avec le code PIN correspondant.
Caractéristiques
Support en aluminium anodisé
Inserts filetés à pression de taille 8 à 32 (8 pièces) préinstallés dans le protoboard
Tous les matériaux (y compris le circuit imprimé et le support) sont conformes à RoHS (sans plomb)
Vis à filetage trilobulaire (6 pièces, noires, filetage 6-32) et entretoises pour le montage du support.
Dimensions : 13,25 x 8,06 x 2,54 mm
Dimensions assemblé : 13,25 x 9,9 x 4,3 cm

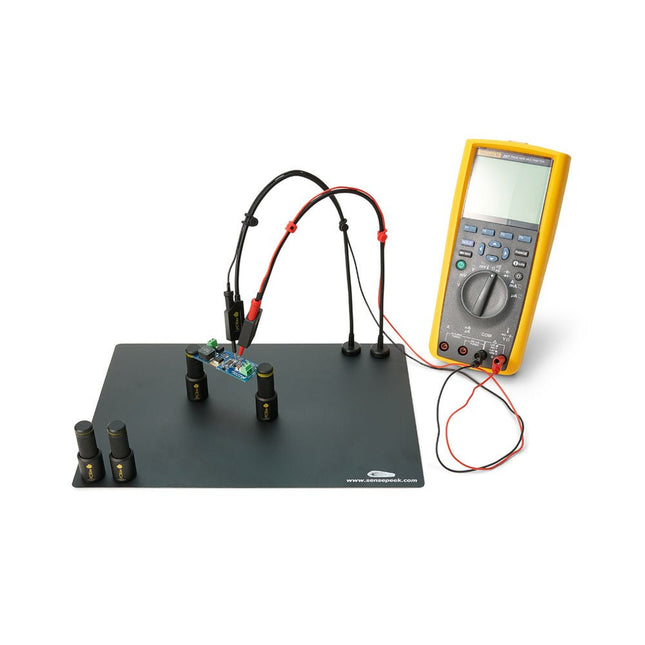

La série SQ de sondes PCBite mains libres de Sensepeek est isolée, est livrée avec des supports de câble à code couleur inclus et a un point de gravité plus bas, ce qui les rend encore plus stables par rapport à la série de sondes SP d'origine. Toutes les caractéristiques appréciées de la mesure mains libres, de l'aiguille de test échangeable à pointe à ressort à pas fin et du design minimaliste sont conservées pour rendre obsolètes les sondes de taille traditionnelle et portables.
Caractéristiques
Toutes les sondes mains libres de Sensepeek facilitent les mesures instantanées ou les longues sessions de déclenchement.
Fini les fils à souder pour connecter votre sonde ou les outils compliqués à configurer, il suffit de positionner l'aiguille de la sonde sur n'importe quel point de test ou composant dans le chemin du signal et de la relâcher.
Gain de temps et de frustration lors du développement, de la vérification et des réparations.
La conception minimaliste et l'aiguille de test à ressort permettent de mesurer simultanément des composants à pas fin et des signaux à proximité. La longueur et le poids des sondes SQ sont parfaitement équilibrés pour être utilisés avec les supports de PCB PCBite et la plaque de base, indispensable pour une fonction mains libres.
Le porte-sonde est livré avec un aimant puissant dans la base, comme pour toutes les sondes et supports PCBite, ce qui rend la sonde facile à placer et à repositionner.
La série de sondes SQ peut être utilisée à la main sans le porte-sonde car elles sont dotées d'une poignée isolée, mais tout leur potentiel est utilisé lors des mesures mains libres.
Inclus
4x PCBite PCB holders
2x SQ10 probes and pin tipped test needles (red/black)
2x Banana to dupont test wires (red/black)
1x Large Base plate (A4)
1x Insulation cover for the base plate (A4)
1x Set of yellow insulation washers for the PCB holders
1x Set of cable holders (red/black)
2x Extra test needles
1x Micro fiber cloth
Téléchargements
User Guide (PCBite Kit)
User Guide (SQ10)
Les sondes mains libres de la série SQ de Sensepeek ont un centre de gravité plus bas, ce qui les rend encore plus stables que les sondes mains libres originales de la série SP. Toutes les sondes de la série SQ sont également isolées et peuvent être utilisées à la main comme n'importe quelle sonde traditionnelle, mais leur plein potentiel est utilisé lors des mesures mains libres.
Les sondes d'oscilloscope de la série SQ disposent également de davantage d'options de mise à la terre, d'une protection de la pointe de la sonde, d'un câble plus long et prennent en charge les oscilloscopes avec mise à l'échelle automatique (10:1). Toutes les caractéristiques populaires de mesure mains libres, de sonde de test à pointe fine à ressort interchangeable, de supports de câble à code couleur et d'un design minimaliste ont été conservées pour éliminer le besoin de sondes de taille traditionnelle et portables.
La longueur et le poids des sondes SQ sont parfaitement équilibrés pour une utilisation avec les supports de PCB et la plaque de base PCBite, indispensables pour une fonction mains libres.
Caractéristiques
Sonde passive 10:1 avec prise en charge des oscilloscopes à mise à l'échelle automatique
Sonde de test à ressort pour les mesures de pas fin
Plusieurs options de mise à la terre
Supports de câbles à code couleur
Protection de la pointe de la sonde
Isolé, peut être utilisé à la main
Support de sonde amélioré pour des mesures mains libres lorsqu'il est utilisé avec des supports de circuits imprimés PCBite
Inclus
1x sonde SQ350 350 MHz avec sonde de test à ressort
1x porte-sonde SQ pour mesures mains libres
1x crochet de test avec câbles détachables (5 cm et 10 cm) pour une connexion facile à la terre 1x câble crocodile pour une connexion facile à la terre
1x ressort de terre standard, pour mesures portables à bande passante nominale
1x Ressort de terre unique, pour des mesures entièrement mains libres à bande passante nominale
1x jeu de supports de câbles à code couleur (4 couleurs)
1x protection de pointe de sonde
1x broche de test supplémentaire
Téléchargements
Mode d'emploi SQXX0 Rev1.1
Le Quick 861DW est un poste de soudure à air chaud avancé avec une puissance de chauffe de 1000 W. Il est conçu pour la soudure professionnelle de composants électroniques SMD avec de la soudure sans plomb.
Caractéristiques
Trois canaux programmables CH1, CH2 et CH3 (pour des volumes d'air et des températures différents).
Protection par mot de passe et fonction de verrouillage des boutons.
Un interrupteur magnétique situé dans le support permet de mettre automatiquement la station en mode veille lorsqu'elle n'est pas utilisée.
Fonctionnement facile en temps réel, fonction de mise en veille automatique disponible, les paramètres peuvent être réglés en mode veille.
Capteur en boucle fermée, température contrôlée par un micro-ordinateur ; zéro déclenchement, puissance élevée, augmentation rapide de la température, la température peut être réglée facilement et avec précision, elle n'est pas affectée par la circulation de l'air.
Ventilateur vortex sans balais, large gamme de débits d'air réglables, adapté à de nombreuses applications.
Fonction de refroidissement automatique disponible, chauffage céramique à longue durée de vie.
Caractéristiques
Puissance
1000 W
Tension de fonctionnement
C.A. 200~240 V
Plage de température
100-500°C
Volume d'air
1-120 classe
Débit d'air
50 l/min (maximum)
Dimensions de l'appareil
188 x 245 x 135 mm
Poids
3,65 kg
Téléchargements
Manuel
Learn RC and RL Filters with Hands-On Circuits and Simulation
Introduction to Electronic Filters is your comprehensive guide to understanding, designing, and applying first-order electronic filters using resistors, capacitors, and inductors. Whether you are a student, maker, or educator, this book demystifies the theory behind RC and RL filters and bridges the gap between concepts and real-world applications through simulation and experimentation.
From the basics of frequency response and phase shift to hands-on breadboard builds and Python-based simulations, this book offers a deeply practical learning experience. You will learn to analyse filters using Bode plots and phasors, and explore applications in audio tone shaping, sensor signal conditioning, noise reduction, and power supply filtering.
As you progress, you’ll build, measure, simulate, and tune filters using modern tools like CircuitLab, Python, and the Analog Discovery 3. Each chapter includes thoughtfully crafted activities that reinforce learning by doing – designing filters for specific tasks, simulating dynamic behaviour, and observing how theory translates into performance.
Inside you’ll find:
A clear introduction to the fundamentals of electronic filters
Detailed explanations of RC and RL filters, cutoff frequency, and phase
Guided activities using both simulation and hardware tools
Real-life applications in audio, sensors, power supplies, and more
A beginner-friendly primer on Python and algebra for electronics
Whether you’re working through simulations or experimenting with real components on your workbench, this book will help you develop a solid understanding of electronic filters and their role in practical circuits.
This book is aimed at practising engineers, students and hobbyists. It is intended as a source of reference for hardware and software associated with instrumentation and control engineering. Examples are presented from a range of industries and applications.
Throughout the book, circuit diagrams and software listings are described, typical of many measurement and control applications. The hardware and software designs may be used as a basis for application by the reader.
The book contains examples of PIC, PLC, PAC and PC programming. All code samples are available to download free of charge from the support website.
After an introductory section on control theory and modelling, the text focus is upon software for control system simulation and implementation, with appropriate reference to interfacing, electronic hardware and computing platforms.
Introduction to Control Engineering is a sourcebook of solutions for control system applications!
TRAITEMENT D'IMAGES AVEC LE KIT JETSON NANO DE NVIDIA2e partie : reconnaissance d'imagesELEKTOR JUMPSTARTER – DU NOUVEAUCampagnes à venirTRACEUR GPS À CODE SOURCE OUVERTTraccar cartographie les déplacements de véhicules, sans recours à un serveur tiers du nuageTESTEUR MULTIFONCTION LCR-T7 DE JOY-ITTest de semi-conducteurs passifs, discrets et de télécommandes IRSYNTHÉTISEUR DE BRUITDu bruit à la musique avec le PRBSynth1DÉMARRER EN ÉLECTRONIQUE…Easier than Imagined! ... Continuing with the CoilVOYAGE DANS LES RÉSEAUX NEURONAUX (2E PARTIE)Les neurones logiquesPROBLÈMES DE SÉCURITÉ ? COMBATTEZ LE FEU PAR LE FEU !Extension à mémoire analogique, protégée par ampoule de flash, pour la boîte à témoin d'effractionKIT DU LCR-MÈTRE 2 MHZ D'ELEKTORBALISES BLUETOOTH : LA PRATIQUEGéolocalisation intra murosC PROGRAMMING ON RASPBERRY PIExtrait : communiquer par Wi-FiTEST DE PRÉCONFORMITÉ CEM POUR UN PROJET ALIMENTÉ EN COURANT CONTINUPartie 2 : le matériel et son utilisationPROPELLER 2 DE PARALLAX (5)La fonction de « broche intelligente »MODBUS SANS FIL (PARTIE 1)Matériel et programmationJUNIOR COMPUTEREn forme après 40 ans de sommeilCONSTRUIRE SON PROPRE ÉTALONNEUR DE HAUTE PRÉCISION−10 V à +10 V, 0 à 40 mA, 0,001 %ARDUINO NANO RP2040 CONNECT EN DÉTAILRaspberry Pi RP2040 + Wi-Fi + BluetoothLE CORPS PHYSIQUE DE L'INTELLIGENCE ARTIFICIELLEPROJET 2.0corrections, mises à jour et courriers des lecteursCRÉATION D'INTERFACES GRAPHIQUES EN PYTHON AVEC GUIZEROInstallez la bibliothèque Python guizero et créez vos propres interfaces graphiques.KIT DE MESURE DU CO2 POUR SALLE DE CLASSEMontage à base d'ESP8266, conçu par l'Université des Sciences Appliquées d'Aix-la-ChapelleMK484, RADIORÉTRO PO/GO...Toujours le plaisir de construire !60 ANS D'ELEKTORQue la lumière soit !HEXADOKUThe Original Elektorized Sudoku
Le Challenger RP2040 WiFi est un petit ordinateur embarqué équipé d'un module WiFi, dans le format populaire Adafruit Feather. Il est basé sur un microcontrôleur RP2040 de la Fondation Raspberry Pi, qui est un Cortex-M0+ à double cœur pouvant fonctionner à une fréquence de 133 MHz. Le RP2040 est associé à une mémoire flash haute vitesse de 8 Mo capable de fournir des données à la vitesse maximale. La mémoire flash peut être utilisée à la fois pour stocker des instructions pour le microcontrôleur et des données dans un système de fichiers. Le fait de disposer d'un système de fichiers facilite le stockage des données dans une approche structurée et facile à programmer. Le module peut être alimenté par une batterie au lithium-polymère connectée par un connecteur standard de 2,0 mm sur le côté de la carte. Un circuit de charge interne vous permet de charger votre batterie rapidement et en toute sécurité. L'appareil est livré avec une résistance de programmation qui règle le courant de charge à 250 mA. Cette résistance peut être remplacée par l'utilisateur pour augmenter ou diminuer le courant de charge, en fonction de la batterie utilisée. La section WiFi de cette carte est basée sur la puce ESP8285 d'Espressif qui est en fait une ESP8266 avec 1 Mo de mémoire flash intégrée dans la puce, ce qui en fait un module WiFi complet ne nécessitant que très peu de composants externes. La ESP8285 est connectée au microcontrôleur par un port série et le fonctionnement est contrôlé par un ensemble de commandes AT standardisées. Spécifications Microcontrôleur RP2040 du Raspberry Pi (Cortex-M0+ double cœur 133 MHz) SPI Un canal SPI I²C Un canal I²C UART Un canal UART (le second UART est utilisé pour la puce WiFi) Entrées analogiques 4 entrées analogiques Contrôleur WLAN ESP8285 d'Espressif (160 MHz single-core Tensilica L106) Mémoire flash 8 Mo, 133 MHz Mémoire SRAM 264 Ko (divisé en 6 banques) Contrôleur USB 2.0 Jusqu'à 12 MBit/s à pleine vitesse (USB 1.1 PHY intégré) Connecteur de batterie JST Pas de 2,0 mm Chargeur LiPo intégré Courant de charge standard de 250 mA LED NeoPixel intégrée LED RVB Dimensions de l'appareil 51 x 23 x 3,2 mm Poids 9 g Téléchargements Fiche technique Fiches de conception Errata des produits
Le Sensirion SGP30 est un capteur de gaz numérique multipixel qui peut être facilement intégré aux purificateurs d'air, à la ventilation à la demande et à d'autres applications IoT. Alimenté par la technologie CMOSens® de Sensirion, il intègre un système de capteurs complet sur une seule puce avec une interface numérique I2C, une microplaque chauffante à température contrôlée et deux signaux prétraités de qualité de l'air intérieur. En tant que premier capteur de gaz à oxyde métallique doté de plusieurs éléments de détection sur une seule puce, le SGP30 fournit des informations plus détaillées sur la qualité de l'air.
Caractéristiques
Capteur de gaz multipixel pour les applications de qualité de l'air intérieur
Excellente stabilité à long terme
Interface I2C avec signaux de sortie TVOC et CO2eq
Basse consommation énergétique
Bande et bobine de module de puce emballées, soudables par refusion
Caractéristiques
Poids : 9g
Batterie : exclusive
Tension de fonctionnement : 3,3 V/5 V
Plage de sortie : TVOC-0 ppb à 60 000 ppb / CO₂eq - 400 ppm à 60 000 ppm
Fréquence d'échantillonnage : 1 Hz
La flexibilité du module Artemis commence avec le Core Arduino de SparkFun. Vous pouvez programmer et utiliser le module Artemis comme vous le feriez pour un Uno ou tout autre Arduino. Le premier clignotement est à seulement 5 minutes ! Nous avons construit le Core à partir de zéro, le rendant rapide et aussi léger que possible.Vient ensuite le module lui-même. Mesurant 10 mm x 15 mm, le module Artemis dispose de tous les circuits de support dont vous avez besoin pour utiliser le fantastique processeur Ambiq Apollo3 dans votre prochain projet. Nous sommes fiers de pouvoir dire que le module SparkFun Artemis est le premier module matériel open-source avec les fichiers de conception librement et facilement disponibles. Nous avons soigneusement conçu le module de sorte que la mise en œuvre d'Artemis dans votre conception peut être faite avec des PCB à 2 couches à bas coût et 8mil trace / espace.Fabriqué aux États-Unis sur la ligne de production Boulder de SparkFun, le module Artemis est conçu pour les produits de qualité grand public. Cela différencie vraiment l'Artemis de ses confrères Arduino. Êtes-vous prêt à faire évoluer votre produit? L'Artemis évoluera avec vous au-delà de l'empreinte Uno et de l'IDE Arduino. De plus, l'Artemis dispose d'une couche d'abstraction matérielle HAL avancée (hardware abstraction layer), permettant aux utilisateurs de pousser l'architecture moderne Cortex-M4F à sa limite.Le module SparkFun Artemis est entièrement certifié FCC/IC/CE et est disponible en quantité complète de bande et de bobine. Avec 1M flash et 384k de RAM, vous aurez amplement de place pour votre code. Le module Artemis fonctionne à 48MHz avec un mode turbo de 96MHz disponible et avec Bluetooth pour démarrer !
Le Mixer Geek Theremin+ est un instrument de musique électronique amusant et innovant, inspiré du Theremin classique. Contrairement aux instruments traditionnels, le Theremin+ se joue sans contact physique, par des mouvements des mains dans l'air pour contrôler la hauteur et le volume.
Le Theremin+ offre une façon passionnante et pratique d'explorer la musique et l'expérimentation sonore.
Caractéristiques
Prêt à l'emploi dès sa sortie de l'emballage
Équipé d'un haut-parleur et d'un écran couleur
Navigation et confirmation intuitives par boutons
Choisissez parmi plus de 70 sonorités
Nombreuses fonctions personnalisables
Affichage de la forme d'onde, de la durée, de la fréquence, du volume et de la hauteur de note correspondante (l'affichage peut être désactivé)
Alimenté par port USB-C ; compatible avec les batteries externes
Conception compacte avec antenne télescopique amovible pour un rangement facile
Se connecte à un casque, des enceintes externes ou des appareils d'enregistrement
Dimensions : 98 x 70 x 18 mm
Inclus
1x Theremin+ Instrument de musique
2x Antennes
1x Câble USB-C
Le Milk-V Duo 256M est une plateforme de développement embarquée ultra-compacte basée sur la puce SG2002. Il peut exécuter Linux et RTOS, fournissant ainsi une plate-forme fiable, peu coûteuse et hautes performances pour les professionnels, les ODM industriels, les passionnés d'AIoT, les bricoleurs et les créateurs.
Cette carte est une version améliorée de Duo avec une augmentation de mémoire à 256 Mo, destinée aux applications exigeant des capacités de mémoire plus importantes. Le SG2002 élève la puissance de calcul à 1,0 TOPS @ INT8. Il permet une commutation transparente entre les architectures RISC-V/ARM et prend en charge le fonctionnement simultané de deux systèmes. De plus, il comprend une gamme d'interfaces GPIO riches telles que SPI, UART, adaptées à un large éventail de développements matériels dans la surveillance intelligente de pointe, notamment des caméras TIP, des judas intelligents, des sonnettes visuelles, et bien plus encore.
SG2002 est une puce hautes performances à faible consommation conçue pour divers domaines de produits tels que les caméras IP de surveillance intelligente de pointe, les serrures de porte intelligentes, les sonnettes visuelles et l'intelligence domestique. Il intègre la compression et le décodage vidéo H.264, l'encodage de compression vidéo H.265 et les capacités du FAI. Il prend en charge plusieurs algorithmes d'amélioration et de correction d'image tels que la large plage dynamique HDR, la réduction du bruit 3D, le désembuage et la correction de la distorsion de l'objectif, offrant aux clients une qualité d'image vidéo de qualité professionnelle.
La puce intègre également un TPU auto-développé, offrant une puissance de calcul de 1,0 TOPS pour des opérations sur des nombres entiers de 8 bits. Le moteur de planification TPU spécialement conçu fournit efficacement un flux de données à large bande passante pour tous les cœurs de l'unité de traitement tensoriel. De plus, il offre aux utilisateurs un puissant compilateur de modèles d’apprentissage en profondeur et un kit de développement de SDK logiciels. Les principaux frameworks d'apprentissage profond tels que Caffe et Tensorflow peuvent être facilement portés sur sa plate-forme. En outre, il inclut le démarrage de sécurité, les mises à jour sécurisées et le cryptage, fournissant une série de solutions de sécurité allant du développement à la production de masse jusqu'aux applications de produits.
La puce intègre un sous-système MCU 8 bits, remplaçant le MCU externe typique pour atteindre les objectifs d'économie de coûts et d'efficacité énergétique.
Spécifications
SoC
SG2002
RISC-V CPU
C906 @ 1 Ghz + C906 @ 700 MHz
Arm CPU
1x Cortex-A53 @ 1 GHz
MCU
8051 @ 6 Ko SRAM
Mémoire
256 Mo de DRAM SIP
TPU
1.0 TOPS @ INT8
Stockage
1x Connecteur microSD ou 1x SD NAND intégré
USB
1x USB-C pour l'alimentation et les données, USB Pads disponibles
CSI
1x Connecteur FPC 16P (MIPI CSI 2 voies)
Prise en charge des capteurs
5 M @ 30 ips
Ethernet
Ethernet 100 Mbit/s avec PHY
Audio
Via des pads GPIO
GPIO
Jusqu'à 26x pads GPIO
Puissance
5 V/1 A
Support du système d'exploitation
Linux, RTOS
Dimensions
21 x 51 mm
Téléchargements
Documentation
GitHub
Cet ensemble contient 3 buses pour les stations de reprise à air chaud telles que ZD-8922 ou ZD-8968.
Inclus
1x Buse à air chaud 79-3911
1x Buse à air chaud 79-3912
1x Buse à air chaud 79-3913
Conçu dans un souci de commodité et de sécurité, l'Ardi RFID Shield est basé sur le module EM-18, fonctionnant à une fréquence de 125 KHz. Ce bouclier vous permet d'intégrer facilement la technologie RFID (Radio Frequency Identification) dans vos projets, permettant des systèmes de contrôle d'accès transparents et d'identification.
Équipé d'un puissant relais opto-isolé à 1 canal, l'Ardi RFID Shield offre une solution de commutation fiable avec une valeur nominale CC maximale de 30 V et 10 A, ainsi qu'une valeur nominale CA de 250 V et 7 A. Que vous ayez besoin de contrôler des lumières , moteurs ou autres appareils haute puissance, ce bouclier fournit la fonctionnalité nécessaire.
De plus, l'Ardi RFID Shield est doté d'un buzzer intégré qui peut être utilisé pour le retour audio, permettant une interaction utilisateur et un retour système améliorés. Avec les LED à 2 indications intégrées, vous pouvez facilement surveiller l'état de détection de la carte RFID, l'alimentation électrique et l'activation du relais, fournissant des repères visuels clairs pour le fonctionnement de votre projet.
La compatibilité est essentielle et l'Ardi RFID Shield garantit une intégration transparente avec la plateforme Arduino Uno. Associé à un module RFID en lecture seule, ce bouclier ouvre un monde de possibilités pour des applications telles que les systèmes de contrôle d'accès, le suivi des présences, la gestion des stocks, etc.
Caractéristiques
Petit module compact RFID EM18 125 kHz intégré
Relais embarqués de haute qualité Relais avec borne à vis et interfaces NO/NC
Blindage compatible avec les MCU 3,3 V et 5 V
Alimentation à 3 LED intégrée, état marche/arrêt du relais et état de numérisation RFID
Buzzer multi-tonalité intégré pour les alertes audio
Se monte directement sur ArdiPi, Ardi32 ou d'autres cartes compatibles Arduino
Spécifications
Fréquence de fonctionnement RFID : 125 kHz
Distance de lecture : 10 cm, selon TAG
Antenne intégrée
Tension de commutation maximale du relais : 250 V AC/30 V DC
Courant de commutation maximum du relais : 7 A/10 A
Le Portenta C33 est un puissant système-sur-module conçu pour les applications Internet des objets (IdO) à faible coût. Basé sur le microcontrôleur R7FA6M5BH2CBG de Renesas, cette carte partage le même facteur de forme que le Portenta H7 et est rétrocompatible avec celui-ci, la rendant entièrement compatible avec tous les shields et modules Portenta grâce à ses connecteurs haute densité.
En tant que dispositif économique, le Portenta C33 est un excellent choix pour les développeurs cherchant à créer des dispositifs et applications IdO avec un budget limité. Que vous construisiez un appareil pour la maison intelligente ou un capteur industriel connecté, le Portenta C33 offre la puissance de traitement et les options de connectivité nécessaires pour mener à bien votre projet.
Déployer rapidement des projets alimentés par l'IA devient simple et rapide avec le Portenta C33, en tirant parti d'une vaste gamme de bibliothèques logicielles prêtes à l'emploi et de croquis Arduino disponibles, ainsi que de widgets qui affichent en temps réel les données sur les tableaux de bord basés sur le cloud Arduino IoT.
Caractéristiques
Idéal pour les applications IdO à faible coût avec connectivité Wi-Fi/Bluetooth LE
Prend en charge MicroPython et d'autres langages de programmation de haut niveau
Offre une sécurité de qualité industrielle au niveau matériel et des mises à jour de micrologiciel OTA sécurisées
Tire parti des bibliothèques logicielles prêtes à l'emploi et des croquis Arduino
Parfait pour surveiller et afficher en temps réel les données sur les tableaux de bord basés sur le cloud Arduino IoT
Compatible avec les familles Arduino Portenta et MKR
Comprend des broches castellated pour les lignes d'assemblage automatiques
Performances Économiques
Fiable, sécurisé et doté d'une puissance de calcul à la hauteur de sa gamme, le Portenta C33 a été conçu pour offrir aux grandes et petites entreprises de tous les secteurs l'opportunité d'accéder à l'IdO et de bénéficier de niveaux d'efficacité supérieurs et d'automatisation.
Applications
Le Portenta C33 offre davantage d'applications que jamais aux utilisateurs, en permettant des prototypages rapides plug-and-play et en proposant une solution économique pour les projets à grande échelle dans l'industrie.
Passerelle IdO industrielle
Surveillance des machines pour suivre les taux d'OEE/OPE
Contrôle qualité et assurance en ligne
Surveillance de la consommation d'énergie
Système de contrôle des appareils
Solution de prototypage IdO prête à l'emploi
Spécifications
Microcontrôleur
Renesas R7FA6M5BH2CBG ARM Cortex-M33:
Noyau ARM Cortex-M33 jusqu'à 200 MHz
512 Ko de SRAM intégrée
2 Mo de Flash intégrée
TrustZone ARM
Moteur de chiffrement sécurisé 9
Mémoires externes
16 Mo QSPI Flash
USB-C
USB-C haute vitesse
Connectivité
Interface Ethernet 100 Mo (PHY)
Wi-Fi
Bluetooth Low Energy
Interfaces
CAN
Carte SD
ADC
GPIO
SPI
I²S
I²C
JTAG/SWD
Sécurité
Élément sécurisé NXP SE050C2
Températures de fonctionnement
-40 à +85 °C (-40 à 185 °F)
Dimensions
66,04 x 25,40 mm
Téléchargements
Fiche technique
Schémas
La carte de développement mikroBUS SparkFun RP2040 est une plate-forme hautes performances à faible coût avec des interfaces numériques flexibles dotées du microcontrôleur RP2040 de la Raspberry Pi Foundation. Outre la disposition des broches Thing Plus ou Feather PTH, la carte comprend également un emplacement pour carte microSD, une mémoire flash de 16 Mo (128 Mbits), un connecteur de batterie monocellulaire JST (avec un circuit de charge et un capteur de jauge de carburant), une LED RVB WS2812 adressable. , broches JTAG PTH, quatre trous de montage (vis 4-40), nos connecteurs Qwiic signature et une prise mikroBUS. La norme mikroBUS a été développée par MikroElektronika. Semblable aux interfaces Qwiic et MicroMod, la prise mikroBUS fournit une connexion standardisée pour les cartes Click supplémentaires à connecter à une carte de développement et est composée d'une paire d'embases femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I²C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V).
Le RP2040 est pris en charge avec les environnements de développement multiplateformes C/C++ et MicroPython, y compris un accès facile au débogage d'exécution. Il intègre des routines de démarrage UF2 et de virgule flottante dans la puce. Bien que la puce dispose d'une grande quantité de RAM interne, la carte comprend 16 Mo supplémentaires de mémoire flash QSPI externe pour stocker le code du programme. Le RP2040 contient deux processeurs ARM Cortex-M0+ (jusqu'à 133 MHz) et propose :
264 Ko de SRAM intégrée dans six banques
6 IO dédiées pour SPI Flash (supportant XIP) 30 GPIO multifonctions :
Matériel dédié aux périphériques couramment utilisés
E/S programmables pour une prise en charge étendue des périphériques
Quatre canaux ADC 12 bits avec capteur de température interne (jusqu'à 0,5 MSa/s)
Fonctionnalité hôte/périphérique USB 1.1
Caractéristiques (Carte de développement SparkFun RP2040 mikroBUS)
Microcontrôleur RP2040 de la Raspberry Pi Foundation 18 broches GPIO multifonctions
Quatre canaux ADC 12 bits disponibles avec capteur de température interne (500 kSa/s)
Jusqu'à huit PWM à 2 canaux
Jusqu'à deux UART
Jusqu'à deux bus I²C
Jusqu'à deux bus SPI
Disposition des broches Thing Plus (ou Feather) :
28 broches PTH
Connecteur USB-C : Fonctionnalité hôte/périphérique USB 1.1
Connecteur JST 2 broches pour une batterie LiPo (non incluse) : Circuit de charge 500 mA
Connecteur JST Qwiic à 4 broches
LED :
PWR - Indicateur d'alimentation rouge 3,3 V
CHG - Indicateur jaune de charge de la batterie
25 - LED bleue d'état/test ( GPIO 25 )
WS2812 - LED RVB adressable ( GPIO 08 )
Boutons:
Boot
Reset
Broches JTAG PTH
Mémoire flash QSPI de 16 Mo
Emplacement pour carte µSD
Prise mikroBUS
Dimensions : 3,7' x 1,2'
Quatre trous de montage : Compatible vis 4-40
Téléchargements
Schématique
Fichiers Aigle
Dimensions de la carte
Guide de connexion
Page d'informations Qwiic
Référentiel matériel GitHub
Grove est une plateforme électronique modulaire permettant un prototypage rapide. Chaque module a une fonction, comme la détection du toucher, la création d'un effet audio, etc. Il suffit de brancher les modules dont vous avez besoin sur le bouclier de base, et vous êtes prêt à tester vos idées.
Ce Grove Starter Kit pour Arduino est une version améliorée de notre Grove Starter Kit plus. Les modules fréquemment utilisés ont été inclus dans ce kit pour vous aider à créer votre concept.
Les changements
Optimiser la structure des rainures internes, en utilisant la technologie pour rendre nos produits dans des boîtes en plastique plus réguliers et plus protecteurs.
Instructions de mise à niveau pour le formulaire d'affiche créative, description plus simplifiée et intuitive pour chaque capteur Grove.
Grove LED est passé de trois PCBA distincts à un seul. Mais nous vous fournirons toujours trois couleurs différentes de lampes LED.
Pour prendre en compte la jouabilité globale de l'expérience produit, nous avons optimisé les deux capteurs Grove. Mise à niveau du capteur Grove-Sound vers V1.2 ; Mise à niveau du capteur de température Grove vers le nouveau SMD V1.1.
La mise à niveau de la ligne de données du câble Grove 24 AWG est un câble Grove 26 AWG, la longueur du fil est ajustée à la longueur du modèle unifié de 200 mm, le nombre a été ajusté à 10.
Mise à niveau parfaite de l'écran pour le rétroéclairage Grove-LCD RVB, l'écran couleur permet une expérience de jeu encore améliorée.
Inclus
1x bouclier de base
1x Grove Rétroéclairage LCD RVB
1x Grove Relais intelligent
1x Grove Buzzer
1x Grove Capteur sonore
1x Grove Capteur tactile
1x Grove Capteur d'angle rotatif
1x Grove Capteur de température
1x Bosquet LED
1x Grove Capteur de lumière
1x Bosquet Bouton
1x DIP LED Bleu-Bleu
1x LED DIP Vert-Vert
1x LED DIP Rouge-Rouge
1x mini-servo
10x câbles grossiers
1x adaptateur 9V vers prise baril
1x Manuel du kit de démarrage Grove
1x boîte en plastique verte
Téléchargements
Schematic (PDF)
Schematic (Eagle)
Grove Button Source File
Grove LED Source File
Grove Buzzer Source File
Grove Rotary Angle Sensor Source File
Grove Relay Source File
Base Shield Source File
Grove Sound Sensor Source File
Grove Buzzer Source File
