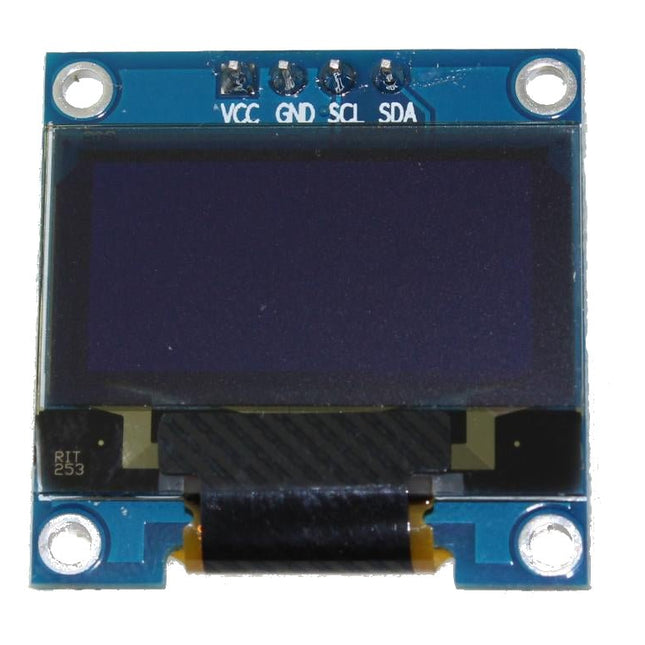

Écran OLED graphique monochrome de 0,96' (24 mm) avec une résolution de 128 x 32 pixels, monté sur un circuit imprimé de 28 x 28 mm. La zone d'affichage effective est de 11 x 23 mm. Il dispose d'un connecteur 4 broches à utiliser avec un bus I²C (avec signaux SCL et SDA). L'écran fonctionne avec des applications 5 V et 3,3 V. Caractéristiques Taille: 0,96 pouces / 24 mm Résolution : 128 x 32 pixels Dimensions du circuit imprimé : 28 x 28 mm Surface d'affichage effective : 11 x 23 mm Angle de vision : 160° Tension d'entrée : 3,3 V ~ 6 V Large prise en charge de tension : 3,3 V, 5 V Angle de vision : 160 ° CI pilote : SSD1306 Température de fonctionnement : -30°C à 80°C I²C Signaux : SCL, SDA Adresse I²C : 0x78 (ou 0x3c, par défaut) ou 0x7a (ou 0x3d). Note : Les adresses I²C peuvent (malheureusement) être spécifiées de deux manières : avec ou sans bit R/W. Par conséquent, 0x78 (0x7a) incluant le bit R/W est égal à 0x3c (0x3d) sans le bit R/W. Avantages OLED Plus petit volume Consommation d'énergie ultra faible Contraste élevé Point d'affichage auto-éclairant Large support de tension Attention : La vitre de l'écran est fragile, soyez prudent lors de son utilisation. Si le verre se brise, l'écran ne fonctionnera pas correctement.

Lis Plus Moins

Détails Ce terminal ESP32 est un microcontrôleur basé sur le maître ESP32. Il adopte le processeur double c?ur Xtensa 32-bit LX7 avec une fréquence principale allant jusqu'à 240 Mhz, prend en charge le Wi-Fi 2,4 GHz et le Bluetooth 5 (LE), et peut facilement gérer les scénarios d'application des terminaux de périphérie courants, tels que le contrôle industriel, la détection et le traitement de l'environnement de production agricole, la surveillance logistique intelligente, les scénarios de maison intelligente et plus encore.Le module ESP32 dispose également d'un écran tactile capacitif parallèle à interface RGB de 3,5 pouces avec une résolution de 320x480 pour assurer une sortie d'image parfaite à une fréquence d'images de 60 FPS. Les 4 interfaces Crowtail au dos de ce terminal peuvent être utilisées avec des capteurs de la série Crowtail, plug and play, et permettent de créer des projets plus intéressants de manière rapide et pratique. En outre, il est également équipé d'un emplacement pour carte SD pour un stockage étendu (fils SPI) et d'une fonction d'avertisseur sonore.L'écran tactile ESP32 prend en charge le développement ESP-IDF et Arduino IDE et est compatible avec Python/MicroPython/Arduino. Il prend également en charge LVGL, qui est la bibliothèque graphique embarquée gratuite et à code source libre la plus populaire, pour créer de belles interfaces utilisateur pour tout type de MCU, MPU et écran. Il a maintenant obtenu la certification officielle de LVGL. Le certificat de la carte LVGL montre que les cartes peuvent être facilement utilisées avec LVGL et ont des performances décentes pour les applications d'interface utilisateur. Le circuit de charge embarqué et l'interface de la batterie au lithium peuvent utiliser l'interface d'alimentation de type C pour fournir de l'énergie et charger la batterie en même temps, ce qui offre davantage de possibilités d'extension de la scène extérieure.   Caractéristiques Module ESP32-S3 intégré, prenant en charge le Wi-Fi 2,4 GHz et le Bluetooth 5 (LE) Écran TFT-LCD parallèle de 3,5 pouces avec une résolution de 320x480 Compatible avec Arduino/Python/MicrmoPython Support logiciel mature, support ESP-IDF et développement Arduino IDE Support de la bibliothèque graphique open-source-LVGL Prise en charge du mode 1T1R, débit de données jusqu'à 150 Mbps, multimédia sans fil (WMM) Mécanisme de sécurité parfait, supportant AES-128/256, Hash, RSA, HMAC, signatures numériques et démarrage sécurisé Puce et interface de charge intégrées, utilisation de l'interface de type C pour la charge Avec 4 interfaces Crowtail (connecteur HY2.0-4P), plug and play avec différents capteurs Crowtail Utilisations  Maison intelligente Contrôle industriel Moniteur médical Affichage des appareils ménagers Suivi logistique Spécifications  Module ESP32-S3 avec 16 MB Flash et 8 MB PSRAM Protocole Wi-Fi : 802.11b/g/n (802.11n jusqu'à 150 Mbps) Gamme de fréquences Wi-Fi : 2.402-2.483 Ghz Prise en charge de Bluetooth 5 Avec 4 interfaces Crowtail (connecteur HY2.0-4P) et un emplacement pour carte Micro TF intégré >Écran TFT LCD RVB de 3,5 pouces en couleurs réelles avec une résolution de 320x480 Puce pilote : ILI9488 (ligne parallèle 16 bits) Contrôleur de panneau tactile capacitif IC série FT6236 Tension de fonctionnement : DC 5 V-500 mA Courant de veille : Alimentation USB : 6,86 mA Alimentation par pile au lithium : 3,23 mA Interface Batterie LiPo : PH2.0 Température de fonctionnement : -10°C ~ 65°C Surface active : 73,63 x 49,79 mm (L x l) Dimensions : 106 x 66 x 13 mm (L x L x H) 106 x 66 x 13 mm (L x L x H) Inclus  1x Écran ESP RGB de 3,5 pouces avec coque acrylique 1x Câble USB-C Téléchargements  Wiki Diagramme schématique 16 leçons d'apprentissage pour LVGL Code source Code de la leçon Référence LVGL Fiche technique ESP32-S3 Fiche technique ILI9488 Données de l'écran tactile capacitif Spécifications SKU 20526 EAN 6973553470108 Constructeur Elecrow

Lis Plus Moins

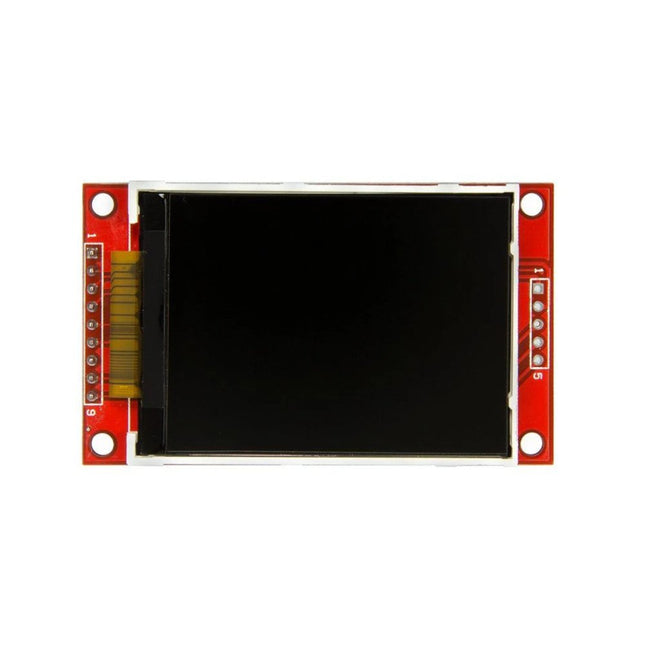

ILI9341 est un pilote SOC monopuce de 262 144 couleurs pour un écran à cristaux liquides TFT avec une résolution de 240 x 320 points (RVB), comprenant un pilote source de 720 canaux, un pilote de porte de 320 canaux, 172 800 octets de GRAM pour des données d'affichage graphique de 240 x 320. points (RVB) et circuit d'alimentation. ILI9341 prend en charge l'interface MCU de bus de données parallèle 8-/9-/16-/18 bits, l'interface RVB de bus de données 6-/16-/18 bits et l'interface périphérique série 3-/4 lignes (SPI). La zone d'image animée peut être spécifiée dans le GRAM interne par la fonction d'adresse de fenêtre. La zone de fenêtre spécifiée peut être mise à jour de manière sélective, de sorte que l'image animée puisse être affichée simultanément indépendamment de la zone d'image fixe. L'ILI9341 peut fonctionner avec une tension d'interface 1,65 V ~ 3,3 VI/O et un circuit suiveur de tension intégré pour générer des niveaux de tension pour piloter un écran LCD. L'ILI9341 prend en charge le mode d'affichage couleur, 8 couleurs et le mode veille pour un contrôle précis de l'alimentation par logiciel. Ces fonctionnalités font de l'ILI9341 un pilote LCD idéal pour les produits portables de taille moyenne ou petite tels que les téléphones cellulaires numériques, les téléphones intelligents, les MP3 et les PMP pendant de longues périodes. la durée de vie de la batterie est une préoccupation majeure. Caractéristiques Résolution d'affichage : 240 x 320 (RVB) Sortie : 720 sorties sources | 320 sorties de porte | Sortie d'électrode commune (VCOM) Pilote LCD a-TFT avec affichage complet sur puce RAM : 172 800 octets Interface système Interface 8 bits, 9 bits, 16 bits, 18 bits avec MCU série 8080-Ⅰ/8080-Ⅱ Interface RVB 6 bits, 16 bits, 18 bits avec contrôleur graphique Interface série 3 lignes/4 lignes Mode d'affichage: Mode couleur (mode veille désactivé) : 262 000 couleurs Mode couleur réduit (mode veille activé) : 8 couleurs Modes d'économie d'énergie : Mode veille Mode veille profonde Fonctions sur puce : Générateur et réglage VCOM Générateur de chronométrage Oscillateur Convertisseur DC/DC Inversion ligne/trame 1 courbe Gamma prédéfinie avec correction Gamma RVB séparée Contrôle adaptatif de la luminosité du contenu MTP (3 fois) : 8 bits pour ID1, ID2, ID3 7 bits pour le réglage VCOM Architecture à faible consommation d'énergie Alimentations à faible fonctionnement : VDDI = 1,65 V ~ 3,3 V (logique) VCI = 2,5 V ~ 3,3 V (analogique) Commande de tension LCD : Tension d'alimentation source/VCOM AVDD-GND = 4,5 V ~ 5,5 V VCL-GND = -2,0 V ~ -3,0 V Tension de sortie du pilote de grille VGH-GND = 10,0 V ~ 20,0 V VGL-GND = -5,0 V ~ -15,0 V VGH-VGL 3 ≦ 2V Tension de sortie du pilote VCOM VCOMH = 3,0 V ~ (AVDD – 0,5) V VCOML = (VCL+0,5)V ~ 0V VCOMH-VCOML ≦ 6,0 V Plage de température de fonctionnement : -40 ℃ à 85 ℃

Lis Plus Moins

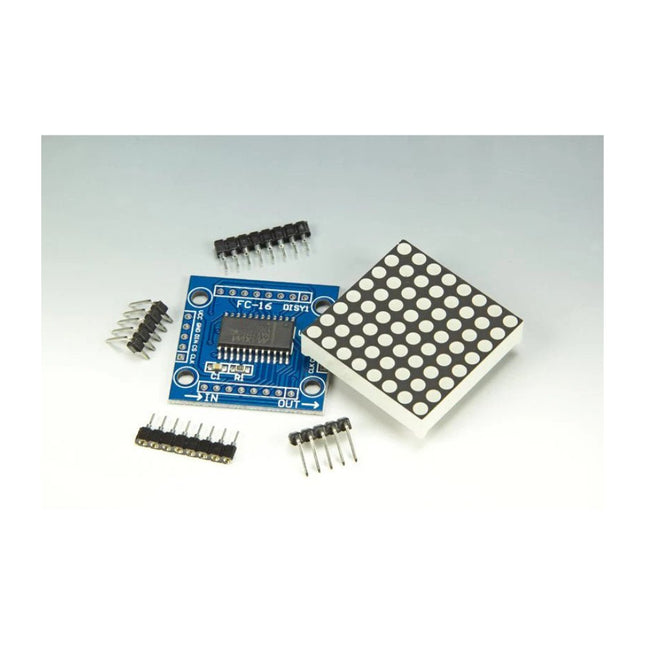

Affichage de texte déroulant avec huit écrans matriciels LED 8 x 8 (512 LED au total). Construit autour d'un module Wi-Fi ESP-12F (basé sur ESP8266), programmé dans l'IDE Arduino. Le serveur Web ESP8266 permet de contrôler le texte affiché, le délai de défilement et la luminosité avec un téléphone mobile ou un autre appareil (portable) connecté au Wi-Fi. Caractéristiques Interface série 10 MHz Contrôle individuel des segments LED Sélection des chiffres avec décodage/sans décodage Arrêt à faible consommation de 150 µA (données conservées) Contrôle de la luminosité numérique et analogique Affichage masqué à la mise sous tension Affichage LED à cathode commune du lecteur Pilotes de segment limités à taux de rotation pour des EMI inférieurs (MAX7221) Interface série SPI, QSPI, MICROFIL (MAX7221) Boîtiers DIP et SO à 24 broches Remarque : Le circuit imprimé nu pour l'affichage des messages défilants (160491-1) est vendu séparément.

Lis Plus Moins

Caractéristiques Résolution 480 x 320, écran IPS, 65 000 couleurs, effet d'affichage clair et coloré Contrôleur tactile dédié, apportant un effet tactile plus fluide que les solutions contrôlées par AD Emplacement pour carte MicroSD pour stocker des images et les afficher directement et facilement Contrôle du rétroéclairage programmable, économie d'énergie Livré avec des ressources de développement et un manuel (exemples Raspberry Pi Pico C/C++ et MicroPython) Caractéristiques Tension de fonctionnement 5 V Résolution 480x320 pixels Interface de Communication IPS Taille d'affichage 73,44 x 48,96 mm Panneau d'affichage IPS Taille des pixels 0,153 x 0,153 mm Conducteur ILI9488 Dimensions 86,00 x 57,20 mm Contrôleur tactile XPT2046 Téléchargements Wiki

Lis Plus Moins

Ce kit d'affichage couleur DIY est un projet amusant et éducatif pour les makers de tous âges. C'est un excellent moyen d'en apprendre davantage sur l'électronique, la programmation et d'améliorer vos compétences en soudure. Microcontrôleur Comme ce kit est livré avec la carte de développement ePulse Feather ESP32, le kit hérite ainsi de toutes les fonctionnalités intéressantes dudit devkit. Affichage Le grand écran couleur 3,5" 320 x 480 arbore également une interface tactile capacitive de haute précision. Contrairement aux interfaces tactiles résistives qui fonctionnent souvent mieux lors de l'utilisation d'un stylet, ce module auto-calibré offre une expérience utilisateur similaire à celle d'un smartphone. PCB du connecteur Les connecteurs de l'écran sont déjà pré-assemblés sur le PCB du connecteur, car ceux-ci nécessitent une main plus expérimentée avec le fer à souder. Par conséquent, pour le soudeur inexpérimenté, cela offre le meilleur des deux mondes. De plus, vous pouvez choisir de ne pas ajouter l'interrupteur marche-arrêt ou le connecteur Grove ; les deux sont facultatifs. Le PCB du connecteur offre une extensibilité de deux manières : les broches éclatées du microcontrôleur et le connecteur pour le système Grove. Spécifications Microcontrôleur ESP32 Module Plume ePulse Résolution d'affichage 320 x 480 Pilote d'affichage ILI9488 Écran tactile Capacitif Inclus 1x ePulse Feather, carte de développement ESP32 basse consommation 1x Écran couleur 3,5 pouces 320 x 480 (ILI9488, TFT) avec interface tactile capacitive (FT6236), kit couleur, grande carte de connecteur 1x PCB de connecteur personnalisé pour connecter l'ESP32 et les broches d'en-tête de l'écran 1x Jeu de connecteurs à broches spéciaux (à souder au connecteur PCB Color Kit Power Switch) 1x Interrupteur marche-arrêt (à souder en option au connecteur PCB SMD Grove Connector) 1x Connecteur Grove (à souder en option au connecteur PCB Color Kit Grande Foam Stickers) 4x Mousse adhésive double face pour fixer l'écran au PCB Downloads Schematics Documentation

Lis Plus Moins

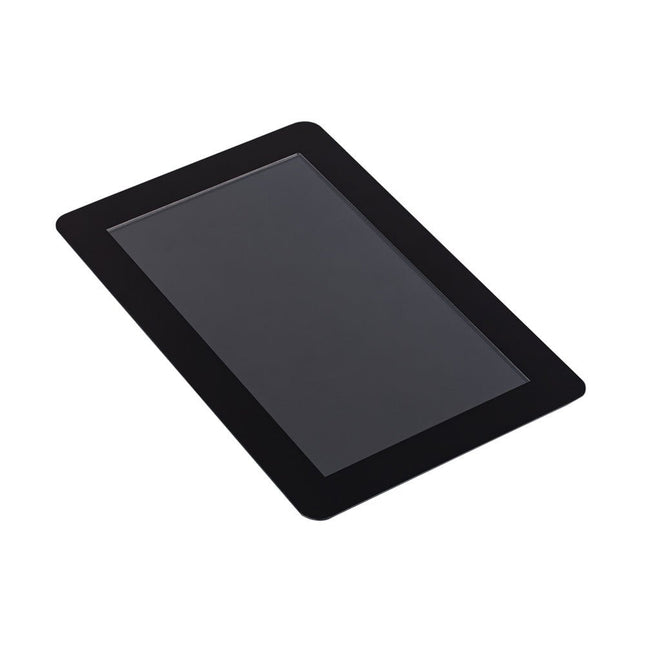

Le Raspberry Pi Touch Display 2 est un écran tactile de 7 pouces conçu pour le Raspberry Pi, parfait pour les projets interactifs tels que les tablettes, les systèmes de divertissement et les tableaux de bord d'information. Raspberry Pi OS inclut des pilotes d'écran tactile qui prennent en charge le toucher à cinq doigts et un clavier à l'écran, ce qui permet une fonctionnalité complète sans clavier physique ni souris. La connexion de l'écran 720 x 1280 à votre Raspberry Pi ne nécessite que deux connexions : l'alimentation à partir du port GPIO et un câble ruban vers le portRaspberry Pi Touch Display 2DSI, compatible avec tous les modèles Raspberry Pi à l'exception de la ligne Raspberry Pi Zero. Spécifications Écran TFT 7 pouces (720 x 1280 pixels) Zone active 88 x 155 mm Écran tactile Véritable écran tactile capacitif multi-touch, prenant en charge le toucher à cinq doigts Traitement de surface Anti-éblouissement Configuration des couleurs Bande RVB Type de rétroéclairage LED B/L Inclus 1x Raspberry Pi Touch Display 2 1x FFC 22 broches à 15 broches pour Raspberry Pi 5 1x FFC 15 broches à 15 broches pour Raspberry Pi 4 et versions antérieures 1x Câble de connecteur GPIO 8x Vis M2,5 Téléchargements Datasheet

Lis Plus Moins

Caractéristiques Taille: 0,96 pouces Résolution : 128x64 Angle de vision : >160° Tension d'entrée : 3,3 V ~ 6 V Large prise en charge de tension : 3,3 V, 5 V Angle de vision : >160 Seulement besoin de 2 ports d'E/S pour vérifier Circuit intégré de lecteur : SSD1306 Température de fonctionnement : -30°C à 80°C Avantages OLED Plus petit volume Consommation d'énergie très faible Contraste élevé Point d'affichage auto-éclairant Large support de tension Méthode de communication indépendante via SPI ou IIC Matrice de points 128x64 Grand angle de vision : angle de vision maximum 160° Température de fonctionnement industrielle : -30 ~ 70 °C Attention : Le verre de l'écran est très fin, soyez prudent lors de son utilisation. Si le verre est brisé, l'écran ne fonctionnera pas correctement.

Lis Plus Moins

Cette carte de développement LoRa LILYGO T-Beam V1.2 ESP32 est fournie avec le microcode Meshtastic préinstallé et un écran de 0,96' soudé. La carte est équipée d’un Transceiver LoRa Semtech SX1262 et d’un récepteur GPS NEO-6M. GPS Module GPS NEO-6M : Support du protocole GPS Horloge RTC intégrée : Support des interruptions et réveil (interrupt/wakeup) LoRa Transceiver LoRa à longue portée, de faible puissance Sensibilité élevée : -i48 dBm Vitesse de Transmission : 300 kbps Version : SX1276 (868 MHz) Microcode : Meshtastic Affichage OLED : 0,96 pouce  Driver : SSD1306 Spécifications Microcontrôleur ESP32 Mémoire Flash 4 MB Mémoire PSRAM 8 MB Chip série CH9102 Protocole sans-fil Wi-Fi + Bluetooth 4.2 MPU AXP2101 Fonctions intégrées 3 boutons (Power + IO38 + Reset) Alimentation Micro USB, batteries 18650 Antenne Antenne WiFi 3D Antenne LoRa Antenne céramique GPS Inclus 1x LILYGO T-Beam V1.2 CH9102 1x Antenne 868 MHz 1x Afficheur 0.96' LCD (128x64) soudé 2x Connecteurs en ligne Téléchargements GitHub Schematics

Lis Plus Moins

Caractéristiques Écran e-Paper tactile capacitif de 2,13 pouces, tactile à 5 points, 250 × 122 pixels Prend en charge le réveil par un geste défini par l'utilisateur Pas de rétroéclairage, continue d'afficher le dernier contenu pendant une longue période même en cas de mise hors tension Consommation d'énergie ultra faible, l'énergie n'est essentiellement requise que pour le rafraîchissement En-tête d'extension GPIO Standard Raspberry Pi 40 broches, prend en charge Raspberry Pi Zero/Zero W Livré avec des ressources de développement et un manuel (exemples pour Raspberry Pi) Inclus 1x chapeau de papier électronique tactile de 2,13 pouces 1x boîtier ABS 1x Tournevis 1x ruban thermique 1x pieds en caoutchouc 4 pièces 2x Vis Téléchargements Documentation

Lis Plus Moins

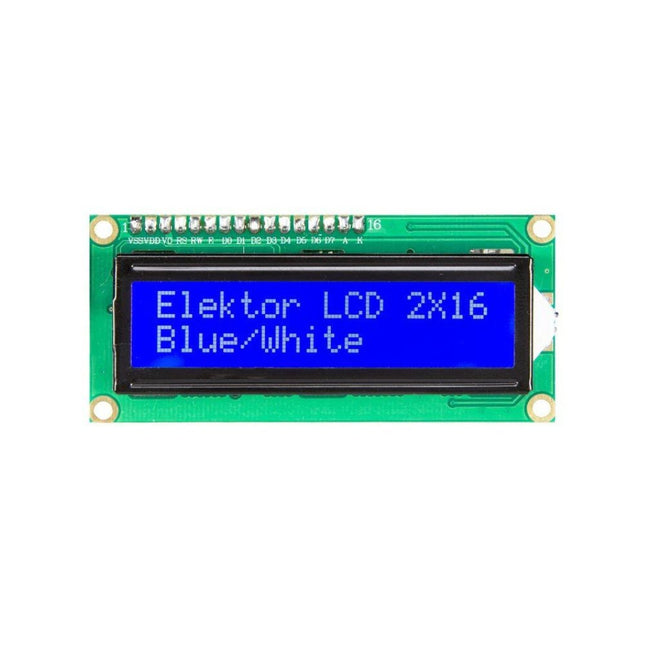

Module LCD 2x16 caractères (bleu/blanc) Numéro de broche Nom de l'épingle Descriptions 1 VSS Sol 2 VDD Tension d'alimentation pour la logique 3 V0 Tension d'entrée pour LCD 4 RS Sélection du registre de données/instructions (H : signal de données, L : signal d'instruction) 5 R/É Lecture/écriture (H : mode lecture, L : mode écriture) 6 E Activer le signal 7 DB0 Bit de données 0 8 DB1 Bit de données 1 9 DB2 Bit de données 2 dix DB3 Bit de données 3 11 DB4 Bit de données 4 12 DB5 Bit de données 5 13 DB6 Bit de données 6 14 DB7 Bit de données 7 15 LED_A Anode de rétroéclairage 16 LED_K Cathode de rétroéclairage

Lis Plus Moins

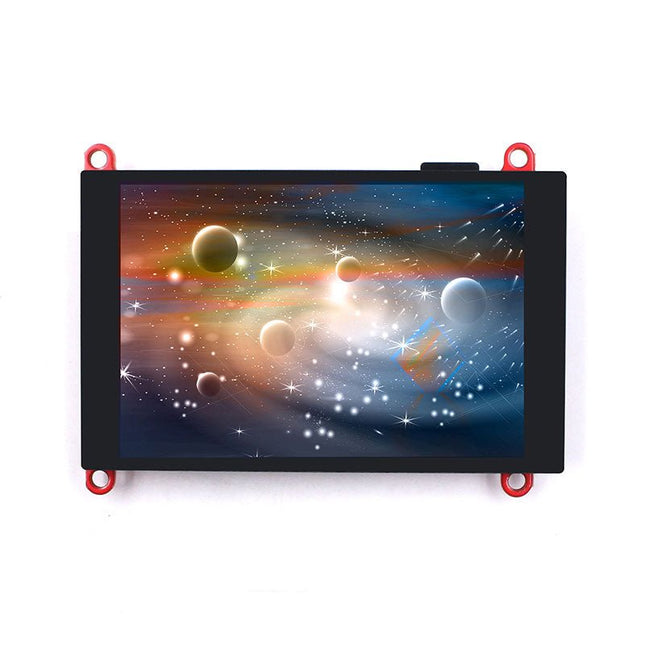

L'ESP32-S3 Parallel TFT offre non seulement plus de SRAM et de ROM (par rapport à la version S2), mais avec Bluetooth 5.0, il convient également aux applications telles que la surveillance et le contrôle locaux. Le pilote LCD intégré ILI9488 utilise des lignes parallèles 16 bits pour communiquer avec ESP32-S3, l'horloge principale peut atteindre 20 MHz, ce qui rend l'affichage suffisamment fluide pour les affichages vidéo. Avec cet écran, vous pouvez créer davantage de projets d'affichage IoT. Caractéristiques Contrôleur : ESP32-S3-WROOM-1, antenne PCB, 16 Mo de Flash, 2 Mo de PSRAM, ESP32-S3-WROOM-1-N16R2 Sans fil : Wi-Fi et Bluetooth 5.0 Écran LCD : écran LCD TFT de 3,5 pouces Résolution : 480x320 Couleur: RVB Interface LCD : 16 bits parallèle Pilote LCD : ILI9488 Écran tactile : capacitif Pilote d'écran tactile : FT6236 USB : double USB Type-C (un pour USB vers UART et un pour USB natif) Puce UART vers UART : CP2104 Alimentation : USB Type-C 5,0 V (4,0 V ~ 5,25 V) Bouton : bouton Flash et bouton de réinitialisation Interface Mabee : 1x I²C, 1x GPIO Contrôleur de rétroéclairage : Oui MicroSD : Oui Prise en charge Arduino : Oui Alimentation de type C : non pris en charge Température de fonctionnement : -40℃ à +85℃ Dimension : 66 x 84,3 x 12 mm Poids : 52g Téléchargements Fiche technique ESP32-S3 GitHub Wiki Code de démonstration LVGL

Lis Plus Moins

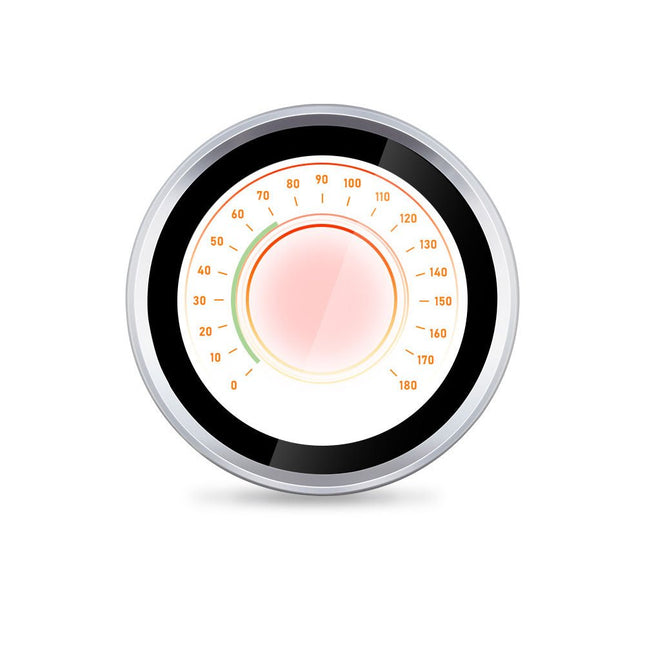

Cet écran dispose d'une résolution IPS de 480x480 avec un écran tactile capacitif et un taux de rafraîchissement allant jusqu'à 75 FPS. Il est très lumineux et affiche 65 000 couleurs. L'encodeur rotatif mécanique prend en charge la rotation dans le sens horaire et antihoraire, et prend également en charge l'ensemble du processus d'appui, ce qui peut généralement être utilisé pour confirmer le processus. Le module d'affichage est basé sur ESP32-S3 avec WiFi et Bluetooth 5.0 pour une connexion facile à Internet pour les projets IoT. Il peut être alimenté et programmé directement via le port USB. Il dispose également de deux ports d'extension, I²C et UART. Caractéristiques Contrôleur ESP32-S3 WROOM-1-N16R8 (16 Mo de flash, 8 Mo de PSRAM, antenne PCB) Sans fil WiFi et Bluetooth 5.0 Résolution 480x480 Écran LCD IPS LCD de 2,1", 65 000 couleurs Pilote LCD ST7701S Taux de rafraîchissement >70 FPS Interface LCD RGB 565 Panneau tactile Panneau tactile capacitif 5 points Pilote du panneau tactile CST8266 USB USB-C natif Interfaces 1x I²C, 1x UART (connecteur 1,25 mm, 4 broches) Prise en charge d'Arduino Oui Téléchargements Wiki Utilisation avec Squareline/LVGL GitHub Fiche technique ESP32-S3-WROOM-1

Lis Plus Moins

La technologie Lora et les dispositifs Lora sont largement utilisés dans le domaine de l'Internet des objets (IoT), et de plus en plus de personnes rejoignent et apprennent le développement Lora, en faisant ainsi une partie indispensable du monde de l'IoT. Pour aider les débutants à mieux apprendre et développer la technologie Lora, une carte de développement Lora a été spécialement conçue pour les débutants, qui utilise RP2040 comme contrôleur principal et est équipée du module RA-08H qui prend en charge les protocoles Lora et LoRaWAN pour aider les utilisateurs à réaliser leur développement. RP2040 est une puce à architecture ARM Cortex-M0+ double c?ur, haute performance et basse consommation d'énergie, adaptée à l'IoT, aux robots, au contrôle, aux systèmes embarqués et à d'autres domaines d'application. RA-08H est fabriqué à partir de la puce RF ASR6601 autorisée par Semtech, qui prend en charge la bande de fréquence 868 MHz, dispose d'un MCU intégré à 32 MHz qui possède des fonctions plus puissantes que les modules RF ordinaires, et prend également en charge le contrôle par commandes AT. Cette carte conserve diverses interfaces fonctionnelles pour le développement, telles que l'interface Crowtail, le connecteur PIN à PIN qui mène aux ports GPIO, et fournit des sorties 3,3 V et 5 V, adaptées au développement et à l'utilisation des capteurs et modules électroniques couramment utilisés sur le marché. De plus, la carte réserve également une interface RS485, des interfaces SPI, I²C et UART, qui peuvent être compatibles avec plus de capteurs/modules. Outre les interfaces de développement de base, la carte intègre également certaines fonctions couramment utilisées, telles qu'un buzzer, un bouton personnalisé, des voyants d'indication tricolores rouge-jaune-vert, et un écran LCD 1,8 pouces avec interface SPI et une résolution de 128x160. Caractéristiques Utilise RP2040 comme contrôleur principal, avec deux c?urs de processeur ARM Cortex M0+ 32 bits (double c?ur), offrant une performance plus puissante Intègre le module RA-08H avec MCU de 32 MHz, prend en charge la bande de fréquence 868 MHz et le contrôle par commandes AT Ressources d'interface externe abondantes, compatibles avec les modules de la série Crowtail et d'autres modules d'interface courants sur le marché Intègre des fonctions couramment utilisées telles que le buzzer, le voyant lumineux, l'écran LCD et le bouton personnalisé, ce qui rend la création de projets plus concise et pratique Écran LCD 1,8 pouces 128x160 SPI-TFT, puce de pilote ST7735S Compatible avec Arduino/Micropython, facile à réaliser différents projets Spécifications Puce principale Raspberry Pi RP2040, 264 KB de SRAM intégrée, 4 MB de Flash intégrée sur la carte Processeur Double c?ur Arm Cortex-M0+ @ 133 MHz Bande de fréquence RA-08H 803-930 MHz Interface RA-08H Antenne externe, interface SMA ou interface de première génération IPEX Affichage LCD Écran LCD 1,8 pouces 128x160 SPI-TFT intégré sur la carte Résolution de l'écran LCD 128x160 Puce de pilote LCD ST7735S (SPI à 4 fils) Environnement de développement Arduino/MicroPython Interfaces 1x buzzer passif 4x boutons définis par l'utilisateur 6x LED programmables 1x interface de communication RS485 8x interfaces Crowtail 5 V (2x interfaces analogiques, 2x interfaces numériques, 2x UART, 2x I²C) 12x broches d'E/S universelles 5 V 14x broches d'E/S universelles 3,3 V 1x SPI commutable 3,3 V/5 V 1x UART commutable 3,3 V/5 V 3x I²C commutables 3,3 V/5 V Tension d'entrée de travail USB 5 V/1 A Température de fonctionnement -10°C à 65°C Dimensions 102 x 76,5 mm (L x l) Inclus 1x Carte de développement Lora RA-08H 1 x Antenne ressort Lora (868 MHz) 1x Antenne en caoutchouc Lora (868 Mhz) Téléchargements Wiki

Lis Plus Moins

Le Pico Cube est une carte d'extension LED 4x4x4 pour Raspberry Pi Pico avec une tension de fonctionnement de 5 VCC. Le Pico Cube, avec ses 64 LED monochromes de couleur bleue, est une façon amusante d'apprendre la programmation. Il est conçu pour réaliser des opérations incandescentes avec une faible consommation d'énergie, une conception robuste et une installation facile qui permettent aux utilisateurs, enfants et adultes, d'apprendre les effets des lumières LED avec différents motifs de couleurs via la combinaison de logiciel et de matériel, c'est-à-dire le Raspberry Pi Pico. Caractéristiques Header standard Raspberry Pi Pico à 40 broches Communication basée sur GPIO 64 LED monochromes haute intensité Accès individuel à chaque LED Accès à chaque couche Spécifications Tension de fonctionnement : 5 V Couleur : bleue Communication : GPIO LEDs : 64 Inclus 1x Pico Cube PCB de base 4x PCB de couche 8x PCB de pilier 2x connecteurs mâles Berg (1 x 20) 2x connecteurs femelles Berg (1 x 20) 70 LEDs Remarque : Le Raspberry Pi Pico n'est pas inclus. Téléchargements GitHub Wiki

Lis Plus Moins

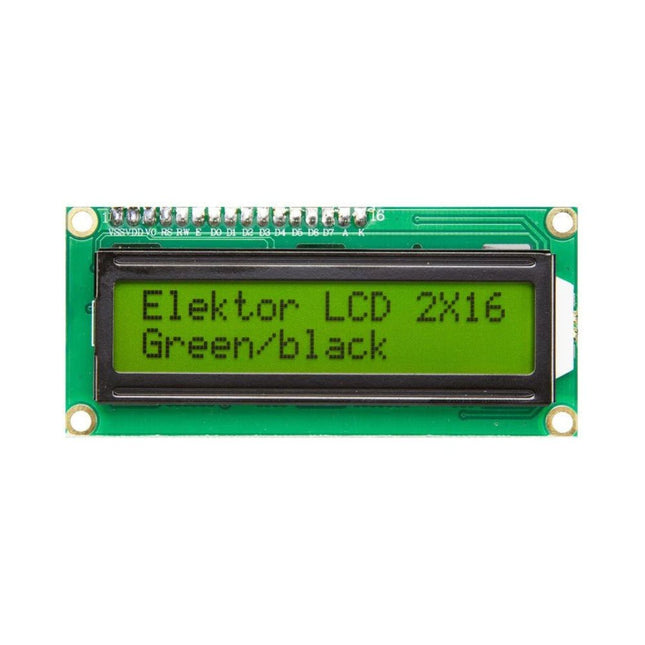

Écran LCD standard 2x16 (voir Pièces préférées d'Elektor Labs - ELPP) avec les spécifications suivantes : 2 lignes, 16 caractères de large Police de 5 x 7 points et curseur Écran LCD jaune-vert avec rétroéclairage LED jaune-vert Contrôleur LCD équivalent HD44780 Contraste élevé Lisible au soleil Le port de connexion à 16 broches est au pas de 2,54 mm (0,1'), une seule rangée pour une planche à pain et un câblage faciles épinglage (de gauche à droite) : 1-14,A,K Rétroéclairage LED unique inclus ; Gradation facile avec une résistance ou via PWM ; Utilise beaucoup moins d'énergie que les rétroéclairages électroluminescents Peut être entièrement contrôlé avec seulement 6 lignes numériques (en mode bus 4 bits) Tension de fonctionnement 5 V CC Dimensions des modules : 80 x 36 x 10 mm Taille de la zone de visualisation : 64,5x 15 mm

Lis Plus Moins

Cet écran tactile capacitif IPS 5 points ESP32 S3 de 7 pouces avec une ultra haute résolution de 1024 x 600 pixels est idéal pour les applications IoT. Il est idéal pour des applications telles que la domotique. Une carte SD intégrée permet l'enregistrement/la lecture des données stockées. Il existe également deux connecteurs Mabee/Grove pour connecter divers capteurs à cette carte afin de créer des projets de prototypes personnels en un rien de temps. Caractéristiques Contrôleur : ESP32-S3-WROOM-1, antenne PCB, 16 Mo de Flash, 8 Mo de PSRAM, ESP32-S3-WROOM-1-N16R8 Sans fil : Wi-Fi et Bluetooth 5.0 LCD : IPS haute luminosité de 7 pouces FPS : >30 Résolution : 1024 x 600 Interface LCD : RVB 565 Écran tactile : Tactile capacitif à 5 points Pilote d'écran tactile : GT911 USB : double USB-C (un pour USB vers UART et un pour USB natif) Puce UART vers UART : CP2104 Alimentation : USB-C 5,0 V (4,0 V~5,25 V) Bouton : bouton Flash et bouton de réinitialisation Interface Mabee : 1x I²C, 1x GPIO MicroSD : Oui Prise en charge Arduino : Oui Alimentation de type C : non pris en charge Température de fonctionnement : −40 à +85°C Téléchargements Wiki GitHub Fiche technique ESP32-S3 Étalonnage des coordonnées tactiles de l'écran

Lis Plus Moins

Le LCD 16x2 conventionnel nécessite jusqu'à 10 broches d'E/S pour l'affichage, et le LCD 16x2 avec rétroéclairage RGB nécessite 3 broches supplémentaires pour contrôler la couleur du rétroéclairage. Cela occupera beaucoup de broches d'E/S sur la carte de commande principale, en particulier pour les cartes de développement avec peu de broches d'E/S, comme l'Arduino et le Raspberry Pi. Avec le connecteur Grove I2C, seules 2 broches pour les signaux et 2 broches d'alimentation sont nécessaires. Vous n'avez même pas besoin de vous soucier de la façon de connecter ces broches. Il suffit de le brancher à l'interface I2C sur Seeeduino ou Arduino/Raspberry Pi+baseshield via le câble Grove. Pas de câblage compliqué, pas de soudure, pas besoin de s'inquiéter de detruire le LCD par une mauvaise résistance de limitation de courant. Easy peasy. Caractéristiques Dimensions : 83 x 44 x 13 mm Poids : 42 g Batterie : xeclue Tension d'entrée : 5 V

Lis Plus Moins

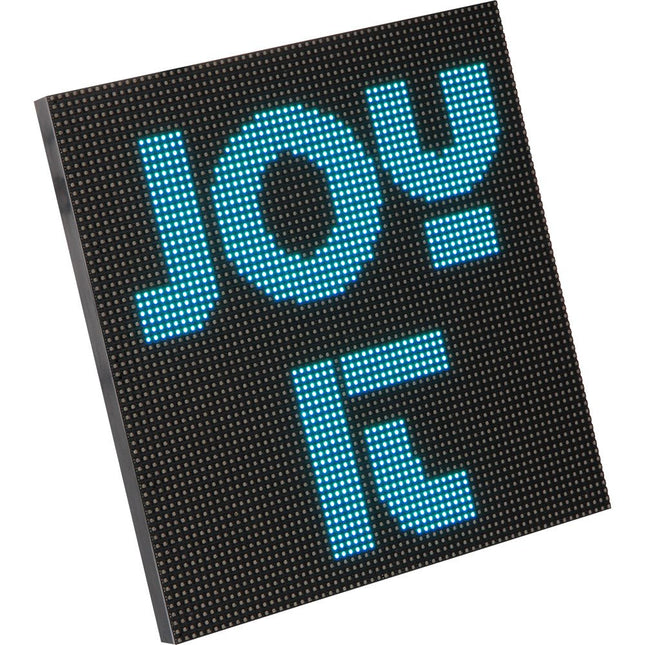

The RGB matrix module is equipped with 4096 LEDs and is characterized by a particularly small grid size of only 3mm. This makes it ideal for pictorial representations. Video sequences can also be displayed. The module is supplied with the necessary cables. It is perfectly suited in combinations with single board computers like the Raspberry Pi, Arduino, BBC Microbit and many more. Specifications Display RGB-LED Resolution 64 x 64 Amount of LED 4096 LEDs LED Size 3 mm Pitch Supply Voltage 5 V Max. Power Input 40 W Control 1/32 Scan Operating Temperature -20~55°C Viewing Angle 140° Pixel Density 111111 Pixel/m² Dimensions 192 x 192 x 14 mm Weight 246 g Items Shipped LED-Matrix, Kabel Downloads Datasheet Manual

Lis Plus Moins

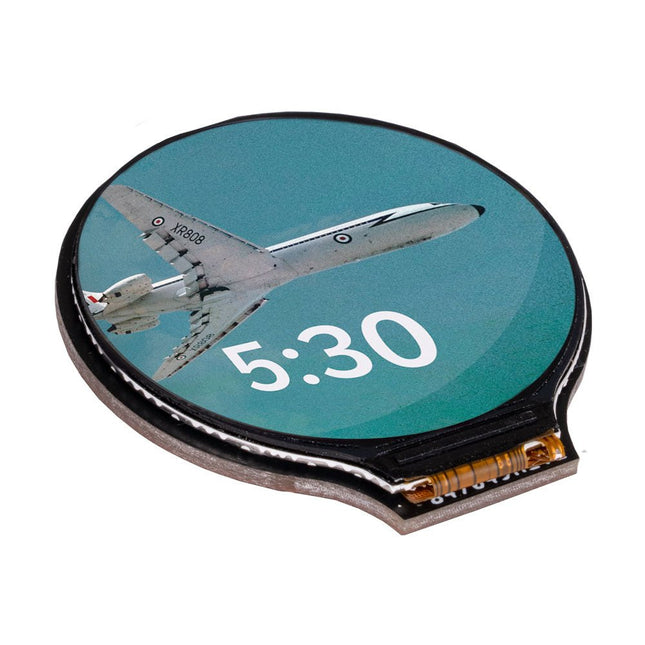

L'écran LCD de 1,28' convainc par son écran IPS haute résolution et sa surface d'affichage circulaire. Avec une profondeur de couleur de 65 000 couleurs, l'écran est d'une qualité particulièrement élevée. Contrôlé via l'interface SPI, l'écran est idéal pour être utilisé comme périphérique de sortie sur les microcontrôleurs et les ordinateurs monocarte. Caractéristiques Interface SPI à 4 fils Type d'écran LCD Écran LCD IPS Taille d'affichage 1,28' - Ø 32,4 mm Résolution 240 x 240 pixels Contrôleur d'affichage GC9A01 La profondeur de la couleur 65 000 Stress au travail 3,3/5 V Dimensions 40x37x10mm Poids 20g Téléchargements Fiche de données Manuel

Lis Plus Moins

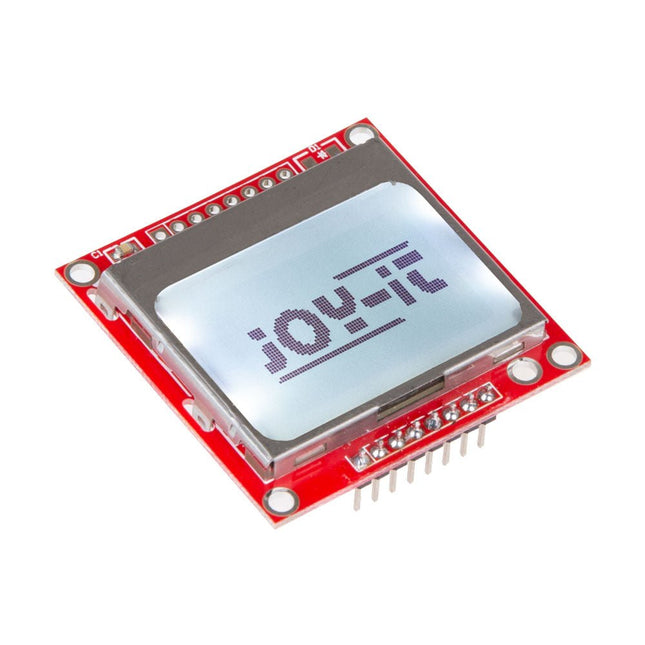

Cet afficheur est compatible avec l’écran Nokia 5110 ce qui le rend parfaitement apte à afficher des données ou des graphiques de valeurs mesurées sur un microcontrôleur ou un ordinateur monocarte. De plus, l'écran est compatible avec tous les Raspberry Pi, Arduino, CubieBoard, Banana Pi et microcontrôleurs sans effort supplémentaire. Caractéristiques Processeur Philips PCD8544 Interface SPI Resolution 84 x 48 Pixels Alimentation 2,7-3,3 V Fonctions spéciales Rétroéclairage Compatible avec Raspberry Pi, Arduino, CubieBoard, Banana Pi and microcontroller Dimensions 45 x 45 x 14 mm Weight 14 g

Lis Plus Moins

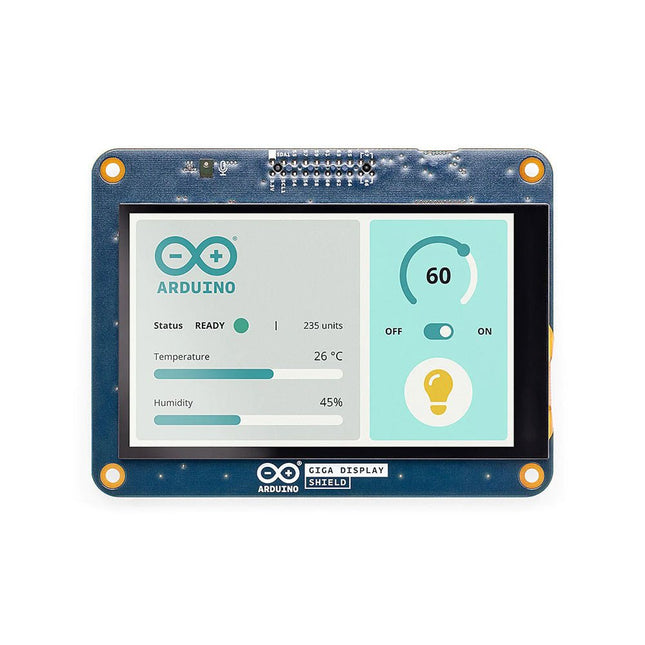

Le Bouclier d'affichage Giga est une solution d'écran tactile conçue pour déployer sans effort des interfaces graphiques dans vos projets. Exploitant le nouveau connecteur broche au milieu du Giga R1 WiFi, ce shield offre une intégration transparente et des fonctionnalités améliorées. Avec le Bouclier d'affichage Giga, vous avez accès à un ensemble de fonctionnalités, y compris un microphone numérique, un IMU à 6 axes et un connecteur Arducam. Ces capacités supplémentaires vous permettent d'utiliser pleinement les 54 autres broches disponibles, ce qui rend incroyablement pratique la création d'appareils portables ou de tableaux de bord pour contrôler votre projet. Spécifications Ecran KD040WVFID026-01-C025A Taille 3,97” Résolution 480x800 RGB Couleur 16,7M Mode tactile Cinq points et gestes Interface I²C Capteurs IMU BMI270 Microphone MP34DT06JTR Téléchargements Fiche technique Schématique
