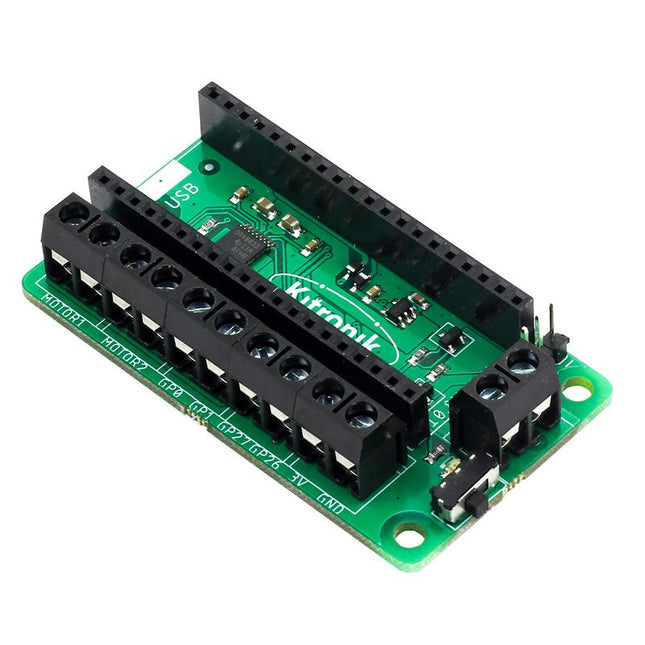

Cette carte permet au Raspberry Pi Pico (connecté via un connecteur) de commander deux moteurs simultanément avec un contrôle complet de marche avant, arrière et stop, ce qui la rend idéale pour les projets de buggy contrôlés par le Pico. Elle peut également être utilisée pour alimenter un moteur pas à pas. Elle comporte le circuit intégré de commande de moteur DRV8833, qui dispose d'une protection interne contre les courts-circuits, les surintensités et la chaleur. La carte dispose de 4  connexions externes aux broches GPIO et d'une alimentation 3 V et GND du Pico. Cela permet d'ajouter des options d'E/S supplémentaires pour vos projets de buggy, qui peuvent être lues ou contrôlées par le Pico. En outre, il y a un interrupteur marche/arrêt et une LED d'état d'alimentation, vous permettant de vérifier si la carte est sous tension et d'économiser vos piles lorsque votre projet n'est pas en cours d'utilisation. Pour utiliser la carte de commande de moteur, le Pico doit être doté d'un connecteur soudé et être fermement inséré. La carte fournit une alimentation régulée qui est utilisée par le connecteur à 40 voies pour alimenter le Pico, éliminant ainsi la nécessité d'alimenter le Pico directement. La carte de pilotage du moteur est alimentée soit par des bornes à vis, soit par un connecteur de type servo. Kitronik a développé un module micro-python et un exemple de code pour soutenir l'utilisation de la carte de commande de moteur avec le Pico. Ce code est disponible sur GitHub repo. Caractéristiques Une carte compacte mais dotée de nombreuses fonctionnalités, conçue pour être au cœur de vos projets de robots buggy avec le Raspberry Pi Pico. La carte peut commander 2 moteurs simultanément avec une contrôle complet de la marche avant, arrière et de l'arrêt. Il est équipé du circuit intégré de commande de moteur DRV8833, qui dispose d'une protection intégrée contre les courts-circuits, les surintensités et la température. En plus, la carte comporte un interrupteur marche/arrêt et une LED d'état d'alimentation. Alimentez la carte via un connecteur de type bornier. Les broches 3V et GND sont également sorties, ce qui permet d'alimenter des dispositifs externes. Codez-le avec MicroPython avec un éditeur tel que the Thonny editor. Dimensions: 63 mm (L) x 35 mm (W) x 11.6 mm (H) Téléchargement Fiche technique

Lis Plus Moins

Raspberry Pi Pico is a great solution for servo control. With the hardware PIO, the Pico can control the servos by hardware, without usage of times/ interrupts, and limit the usage of the MCU.Le pilotage des six servos de ce bras robotique nécessite très peu de capacité de la MCU, qui peut donc s'occuper d'autres tâches. Ce bras robotique à 6 DOF est un outil pratique pour l'enseignement et l'apprentissage de la robotique et de l'utilisation de Pico. Il y a cinq servos MG996s (quatre sont nécessaires dans l'assemblage et un comme pièce de rechange) et trois servos de 25 kg (deux nécessaires dans l'assemblage et un comme pièce de rechange). Notez que pour les servos, l'angle varie de 0° à 180°. Tous les servos doivent être préréglés à 90° (avec une impulsion de 1,5 ms à 50 Hz) avant le montage pour éviter d'endommager les servos pendant le mouvement. Ce produit comprend tous les éléments nécessaires à la création d'un bras robotique basé sur Pico et Micropython.Inclus1x Raspberry Pi Pico1x Raspberry Pi Pico pilote de servo1x Set '6 DOF Robot Arm'1x Alimentation 5 V/5 A2x Servo de rechangeTéléchargementsGitHubWikiGuide d'assemblageVideo d'assemblage

Lis Plus Moins

Le Pico-GPS-L76B est un module GNSS conçu pour Raspberry Pi Pico, avec prise en charge de systèmes multi-satellites, notamment GPS, BDS et QZSS. Il présente des avantages tels qu'un positionnement rapide, une haute précision et une faible consommation d'énergie, etc. Combiné avec le Raspberry Pi Pico, il est facile d'utiliser la fonction de navigation globale. Caractéristiques En-tête Raspberry Pi Pico standard, prend en charge les cartes de la série Raspberry Pi Pico Prise en charge des systèmes multi-satellites : GPS, BDS et QZSS Technologie de prédiction FACILE et auto-suivi, aide à un positionnement rapide AlwaysLocate, contrôleur intelligent de mode périodique pour économiser l'énergie Prend en charge D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN) Débit en bauds de communication UART : 4 800 ~ 115 200 bps (9 600 bps par défaut) Support de batterie intégré, prend en charge la cellule rechargeable ML1220, pour préserver les informations sur les éphémérides et les démarrages à chaud 4x LED pour indiquer l'état de fonctionnement du module Livré avec des ressources de développement et un manuel (exemples Raspberry Pi Pico C/C++ et MicroPython) Caractéristiques GNSS Bande de fréquence: GPS L1 (1575,42 MHz) BD2 B1 (1561,098 MHz) Canaux : 33 canaux de suivi, 99 canaux d'acquisition, 210 canaux PRN Code C/A SBAS : WAAS, EGNOS, MSAS, GAGAN Précision de la position horizontale (positionnement autonome) <2,5 millions de CEP Temps de première correction à -130 dBm (FACILE activé) Démarrages à froid : <15s Démarrages à chaud : <5s Démarrages à chaud : <1 s Sensibilité Acquisition : -148 dBm Suivi : -163 dBm Réacquisition : -160 dBm Performances dynamiques Altitude (maximum) : 18 000 m Vitesse (max): 515 m/s Accélération (max): 4g Autres Interface de Communication UART Débit en bauds 4 800 ~ 115 200 bps (9 600 bps par défaut) Taux de mise à jour 1 Hz (par défaut), 10 Hz (maximum) Protocoles NMEA 0183, PMTK Tension d'alimentation 5 V Courant de fonctionnement 13mA Consommation globale de courant < 40 mA à 5 V (mode continu) Température de fonctionnement -40 ℃ ~ 85 ℃ Dimensions 52 × 21 mm Inclus 1x Pico-GPS-L76B 1x antenne GPS

Lis Plus Moins

Raspberry Pi Pico Wireless Pack se fixe à l'arrière de votre Pico et utilise une puce ESP32 pour permettre à votre Pico de se connecter aux réseaux sans fil 2,4 GHz et de transférer des données. Il existe un emplacement pour carte microSD si vous souhaitez stocker beaucoup de données localement, ainsi qu'une LED RVB (pour les mises à jour d'état) et un bouton (utile pour des choses comme activer/désactiver le Wi-Fi). Idéal pour adapter rapidement un projet Pico existant afin d'avoir une fonctionnalité sans fil, le Raspberry Pi Pico Wireless Pack serait utile pour envoyer des données de capteurs dans des systèmes domotiques ou des tableaux de bord, pour héberger une page Web à partir d'une boîte d'allumettes ou pour permettre à votre Pico d'interagir avec des API en ligne. . Caractéristiques Module ESP32-WROOM-32E pour connectivité sans fil (connecté via SPI) ( fiche technique ) 1x bouton tactile LED RVB Emplacement pour carte Micro SD Connecteurs femelles pré-soudés pour fixer votre Raspberry Pi Pico Entièrement assemblé Aucune soudure requise (tant que votre Pico est équipé de broches d'en-tête attachées) Compatible avec Raspberry Pi Pico Dimensions : environ 53 x 25 x 11 mm (L x L x H, y compris les en-têtes et les composants) Bibliothèques C++ et MicroPython

Lis Plus Moins

Grâce à ses capacités I²C, ce HAT PWM économise les broches GPIO du Raspberry Pi, vous permettant de les utiliser à d’autres fins. Le Servo pHAT ajoute également une connexion de terminal série, qui vous permettra de monter un Raspberry Pi sans avoir à le connecter à un moniteur et un clavier. Nous avons fourni un connecteur Qwiic pour une interface facile avec le bus I²C en utilisant le système Qwiic et un connecteur à 4 broches pour se connecter au Sphero RVR. L’alimentation du Servo pHAT SparkFun peut être fournie via un connecteur USB-C. Cela alimentera uniquement les servomoteurs ou les servomoteurs et le Raspberry Pi connecté à la HAT. Nous sommes passés à l’USB-C pour vous permettre d’apporter plus de courant à vos servos comme jamais auparavant. Ce connecteur USB-C peut également brancher le Pi via une connexion de port série pour éviter d’avoir à utiliser un moniteur et un clavier pour configurer le Pi. Pour alimenter uniquement le rail d’alimentation servo (et non le rail d’alimentation 5V du Pi), vous devez couper une petite trace sur le cavalier d’isolement. Cela vous permet de piloter des charges plus lourdes provenant de plusieurs ou de plus grands servos. Nous avons même ajouté des circuits de protection électrique à la conception pour éviter d’endommager les sources d’énergie. Chacun des 16 axes de servomoteur de ce pHAT a été espacé sur le brochage standard des servomoteurs à 3 axes (sol, 5V, signal) pour faciliter la fixation de vos servomoteurs. Le Servo pHAT est de la même taille et du même facteur de forme qu’un Raspberry Pi Zero et Zero W, mais il peut également fonctionner avec un Raspberry Pi régulier. Caractéristiques : 16 canaux PWM, contrôlables sur I²C Connecteur Qwiic Connecteur RVR à 4 broches pour connexion à Sphero RVR Connecteur USB-C Connecteur GPIO 40 broches pour connexion à Raspberry Pi Série USB CH340C SOIC16 Mise à jour des circuits de conversion de niveau logique Circuits de protection électrique

Lis Plus Moins

Le PoE-ETH-USB-Hub-Box est un kit Hub avec un HAT PoE/ETH/USB Hub à l'intérieur. Il est conçu pour la série Raspberry Pi Zero, de petite taille, chaque découpe du boîtier est exactement alignée avec le connecteur. Le boîtier adopte la combinaison classique de couleurs rouge/blanc Raspberry Pi, avec une surface polie mate de qualité, gardant efficacement le Zero à l'abri de la poussière. En utilisant ce petit Hub Box et certains équipements d'alimentation électrique conformes à la norme 802.3af, il est possible de fournir à la fois une connexion réseau et une alimentation électrique pour votre Raspberry Pi Zero avec un seul câble Ethernet, ainsi que 3 ports USB étendus. Caractéristiques Conçu pour Raspberry Pi Zero, compatible avec les cartes de la série Zero Intègre une puce Ethernet RTL8152B, avec un port RJ45 d'auto-négociation 10 M/100 M Fonction PoE (Power over Ethernet), conforme à la norme 802.3af SMPS (alimentation à découpage) entièrement isolé 3x ports USB étendus, compatibles avec USB 2.0 / 1.1 Conception à angles arrondis, sensation de douceur au toucher, couvercle du boîtier à simple pression Matériau ABS de qualité, surface polie mate, anti-empreintes digitales Livré avec deux couvercles différents, changeables à votre guise Inclus 1x Kit chapeau PoE/ETH/hub USB 1x Boîtier ABS 4x Pieds en caoutchouc 1x Paquet de vis Téléchargements Documentation

Lis Plus Moins

The Naturebytes Wildlife Cam Case is the perfect weatherproof housing to take your Raspberry Pi, camera and sensors outdoors. It is compatible with all Raspberry Pi models, it has an IR Lens to optimise motion detection, a camera strap so you can set up your ideal wildlife shots or you can take advantage of the electronics mount, with space for additional sensors, power solutions and upgrades….and it looks awesome! Caractéristiques Weatherproof (certified IP55) Electronics mount compatible with Raspberry Pi models (including all model A+, B, B, B+ and Zero models) Fresnel IR lens to optimise motion detection Clip and hinge opening for easy access to the Pi’s ports and internal components Nylon camera attachment strap for securing outside Can be secured with a padlock Fasteners and spacers for attaching electronics Rear cable access Rear attachments for modular upgrades No soldering required Téléchargements Assembly Guides

Lis Plus Moins

Votre maison est hantée ? Of, beter gezegd, ben je ervan overtuigd dat het spookt in je huis, maar heb je het nooit kunnen bewijzen omdat je nooit een camera hebt gehad die geïntegreerd is met je Raspberry Pi Zero, maar toch klein genoeg is om de spoken niet op te Marques? Heureusement, la caméra espion pour Raspberry Pi Zero est plus petite qu'une vignette avec une résolution suffisamment élevée pour voir des personnes, des fantômes ou tout ce que vous recherchez. Il a à peu près la taille d'une caméra de téléphone portable - le module ne mesure que 8,6 x 8,6 mm - avec seulement un câble de 2', vous pouvez donc créer une petite caméra espion extra compacte et sournoise. Il a un angle d'ouverture de 160 degrés pour un effet fisheye très large/déformé, idéal pour les systèmes de sécurité ou pour visualiser une grande zone du salon ou de la route. Comme la carte caméra Raspberry Pi, elle se connecte à votre Raspberry Pi Zero v1.3 ou Zero W via la petite connexion située sur le bord de la carte à proximité de la connexion « PWR in ». Cette interface utilise l'interface CSI spéciale, spécialement conçue pour l'interface avec les caméras. Le bus CSI peut gérer des débits de données extrêmement élevés et ne transporte que des données de pixels. La caméra est connectée au processeur BCM2835 du RPi via le bus CSI, une connexion à bande passante plus élevée qui renvoie les données de pixels de la caméra au processeur. Ce bus passe par le câble ruban qui relie la carte caméra au Pi. Les câbles plats sont compatibles avec le RPi Zero v1.3 et le RPi Zero W. Le capteur lui-même a une résolution native de 5 mégapixels et intègre un objectif à mise au point fixe. Elle a des spécifications similaires à celles de la caméra RPi d'origine, mais n'est pas aussi haute résolution que la nouvelle caméra RPi v2 ! Caractéristiques Dimensions du module caméra : 8,6 x 8,6 mm Diamètre de la lentille : 10 mm Longueur totale : 60 mm Angle d'ouverture de l'objectif : 160 degrés Poids : 1,9 g

Lis Plus Moins

La carte robotique comprend 2 circuits intégrés de pilote de moteur à double pont en H. Ceux-ci sont capables de piloter 2 moteurs standard ou 1 moteur pas à pas chacun, avec un contrôle complet de marche avant, arrière et d'arrêt. Il existe également 8 sorties servo, capables de piloter des servos à rotation standard et continue. Ils peuvent tous être contrôlés par le Pico à l'aide du protocole I²C, via un circuit intégré pilote à 16 canaux. La sortie IO fournit des connexions à toutes les broches inutilisées du Pico. Les 27 broches d'E/S disponibles permettent d'ajouter d'autres appareils, tels que des capteurs ou des LED ZIP, à la carte. L'alimentation est fournie via un bornier ou un connecteur de type servo. L'alimentation est ensuite contrôlée par un interrupteur marche/arrêt sur la carte et il y a également une LED verte pour indiquer quand la carte est alimentée. La carte produit ensuite une alimentation régulée de 3,3 V qui est introduite dans les connexions 3 V et GND pour alimenter le Pico connecté. Cela supprime le besoin d’alimenter le Pico séparément. Les broches 3 V et GND sont également réparties sur le connecteur, ce qui signifie que des appareils externes peuvent également être alimentés. Pour utiliser la carte robotique, le Pico doit être fermement inséré dans la prise à broches à double rangée de la carte. Assurez-vous que le Pico est inséré avec le connecteur USB à la même extrémité que les connecteurs d'alimentation de la carte robotique. Cela permettra d'accéder à toutes les fonctions de la carte et chaque broche est éclatée. Caractéristiques Une carte compacte mais riche en fonctionnalités conçue pour être au cœur de vos projets robotiques Raspberry Pi Pico. La carte peut piloter 4 moteurs (ou 2 moteurs pas à pas) et 8 servos, avec un contrôle complet avant, arrière et arrêt. Il dispose également de 27 autres points d'extension d'E/S et de connexions d'alimentation et de masse. Les lignes de communication I²C sont également éclatées permettant de contrôler d'autres appareils compatibles I²C. Cette carte dispose également d'un interrupteur marche/arrêt et d'un voyant d'état d'alimentation. Alimentez la carte via un bornier ou un connecteur de type servo. Les broches 3V et GND sont également réparties sur l'en-tête Link, permettant d'alimenter des périphériques externes. Codez-le avec MicroPython ou via un éditeur tel que l'éditeur Thonny . 1 x carte robotique compacte Kitronik pour Raspberry Pi Pico Dimensions : 68 x 56 x 10 mm Exigences Carte Raspberry Pi Pico

Lis Plus Moins

Utilisez votre Raspberry Pi avec la communication LTE Cat-4 4G/3G/2G et le positionnement GNSS, pour transmission de données à distance/téléphone/SMS, adapté à la surveillance/alarme de zones éloignées. Ce HAT 4G est basé sur le Maduino Zero 4G LTE, mais sans contrôleur. Il est conçu pour fonctionner avec une Raspberry Pi (connecteur 2 x 20 et USB). La Raspberry communique avec ce HAT avec des commandes AT simples (via les broches TX/RX du connecteur 2 X 20) pour des contrôles simples, tels que SMS/Phone/GNSS ; avec la connexion USB et le pilote Linux approprié installé, le HAT 4G agit comme un adaptateur réseau 4G, qui peut accéder à Internet et transmettre des données avec le protocole 4G. Comparé au dongle USB 4G normal, ce HAT 4G pour Raspberry Pi présente les avantages suivants : Codec audio intégré, qui vous permet d'avoir un appel directement avec votre RPI, ou une diffusion automatique avec un haut-parleur ; Communication UART matérielle, contrôle matériel de l'alimentation (par impulsion de 2 s du GPIO PI ou du bouton POWERKEY), contrôle matériel du mode avion ; Double antenne LTE 4G, plus antenne GPS Caractéristiques LTE Cat-4, avec un débit de liaison montante de 50 Mbps et un débit de liaison descendante de 150 Mbps Positionnement GNSS Pilote audio NAU8810 Prend en charge dial-up, phone, SMS, TCP, UDP, DTMF, HTTP, FTP, etc... Prend en charge GPS, BeiDou, Glonass, Positionnement des stations de base LBS Emplacement pour carte SIM, prend en charge les cartes SIM 1.8 V/3 V Entrée audio intégrée et décodeur audio pour passer un appel téléphonique. 2 indicateurs LED, permettant de surveiller facilement l’état de fonctionnement Prend en charge la boîte à outils d'application SIM : SAT Classe 3, GSM 11.14 Release 99, USAT Inclus 1 Hat 4G LTE pour Raspberry Pi 1 antenne GPS 2 antennes 4G LTE/li> 2 Standoff Téléchargement GitHub

Lis Plus Moins

À l’intérieur du RP2040 se trouve un chargeur de démarrage USB UF2 « ROM permanente ». Cela signifie que lorsque vous souhaitez programmer un nouveau firmware, vous pouvez maintenir enfoncé le bouton BOOTSEL tout en le branchant sur USB (ou en abaissant la broche RUN/Reset à la masse) et il apparaîtra comme un lecteur de disque USB, vous pouvez faire glisser le firmware. sur. Les personnes qui utilisent les produits Adafruit trouveront cela très familier : Adafruit utilise cette technique sur toutes ses cartes USB natives. Notez simplement que vous ne double-cliquez pas sur réinitialiser, mais maintenez BOOTSEL pendant le démarrage pour accéder au chargeur de démarrage ! Le RP2040 est une puce puissante, dotée de la vitesse d'horloge de notre M4 (SAMD51) et de deux cœurs équivalents à notre M0 (SAMD21). Puisqu'il s'agit d'une puce M0, elle n'a pas d'unité à virgule flottante ni de support matériel DSP – donc si vous faites quelque chose avec des mathématiques à virgule flottante lourdes, cela sera fait par logiciel et donc pas aussi rapide qu'un M4. Pour de nombreuses autres tâches de calcul, vous obtiendrez des vitesses proches de celles du M4 ! Pour les périphériques, il existe deux contrôleurs I²C, deux contrôleurs SPI et deux UART multiplexés sur le GPIO – vérifiez le brochage pour savoir quelles broches peuvent être définies sur lesquelles. Il y a 16 canaux PWM, chaque broche a un canal sur lequel elle peut être réglée (idem sur le brochage). Spécifications techniques Mesure 2,0 x 0,9 x 0,28' (50,8 x 22,8 x 7 mm) sans embases soudées Léger comme une (grosse ?) plume – 5 grammes RP2040 double cœur Cortex M0+ 32 bits fonctionnant à ~ 125 MHz à une logique et une alimentation de 3,3 V 264 Ko de RAM Puce SPI FLASH de 8 Mo pour le stockage de fichiers et le stockage de code CircuitPython/MicroPython. Pas d'EEPROM Des tonnes de GPIO ! 21 x broches GPIO avec les capacités suivantes : Quatre ADC 12 bits (un de plus que Pico) Deux périphériques I²C, deux SPI et deux UART, dont un est étiqueté pour l'interface « principale » dans les emplacements Feather standard 16 x sorties PWM - pour servos, LED, etc. Les 8 GPIO numériques « non-ADC/non-périphérique » sont consécutifs pour une compatibilité PIO maximale Chargeur lipoly 200 mA+ intégré avec indicateur d'état de charge LED Broche n° 13 LED rouge pour un usage général clignotant RVB NeoPixel pour une indication en couleur. Connecteur STEMMA QT intégré qui vous permet de connecter rapidement n'importe quel appareil Qwiic, STEMMA QT ou Grove I²C sans soudure ! Bouton de réinitialisation et bouton de sélection du chargeur de démarrage pour des redémarrages rapides (pas de débranchement-rebranchement pour relancer le code) Broche d'alimentation/activation 3,3 V Le port de débogage SWD en option peut être soudé pour l'accès au débogage 4 trous de montage Cristal de 24 MHz pour un timing parfait. Régulateur 3,3 V avec sortie de courant de crête de 500 mA Le connecteur USB Type C vous permet d'accéder au chargeur de démarrage USB ROM intégré et au débogage du port série Caractéristiques de la puce RP2040 Double ARM Cortex-M0+ à 133 MHz 264 Ko de SRAM sur puce dans six banques indépendantes Prise en charge jusqu'à 16 Mo de mémoire Flash hors puce via un bus QSPI dédié Contrôleur DMA Barre transversale AHB entièrement connectée Périphériques d'interpolateur et de diviseur d'entiers LDO programmable sur puce pour générer une tension de base 2 PLL sur puce pour générer des horloges USB et principales 30 broches GPIO, dont 4 pouvant être utilisées comme entrées analogiques Périphériques 2 UART 2 contrôleurs SPI 2 contrôleurs I²C 16 canaux PWM Contrôleur USB 1.1 et PHY, avec prise en charge des hôtes et des périphériques 8 machines à états PIO Livré entièrement assemblé et testé, avec le chargeur de démarrage USB UF2. Adafruit ajoute également un en-tête, vous pouvez donc le souder et le brancher sur une planche à pain sans soudure.

Lis Plus Moins

Le SSD Raspberry Pi offre des performances exceptionnelles pour les applications gourmandes en I/O sur Raspberry Pi 5 et d'autres appareils, y compris un démarrage ultra-rapide lors du démarrage à partir d'un SSD. Il s'agit d'un SSD fiable, réactif et hautes performances, conforme à la norme PCIe Gen 3, capable d'effectuer un transfert de données rapide, également disponible avec une capacité de 512 Go. Caractéristiques 40k IOPS (lecture aléatoire de 4 Ko) 70k IOPS (d'écritures aléatoires de 4 Ko) Downloads Datasheet

Lis Plus Moins

Caractéristiques Entrée et sortie stéréo DAC Burr-Brown dédié 192 kHz / 24 bits de haute qualité CAN Burr-Brown dédié 192 kHz / 24 bits de haute qualité Contrôle du volume matériel pour DAC. Le volume de sortie peut être contrôlé à l'aide de « alsamixer » ou de toute application prenant en charge les commandes du mélangeur ALSA. Se connecte directement sur le Raspberry Pi. Aucune soudure requise. Compatible avec tous les modèles Raspberry Pi dotés d'un connecteur GPIO à 40 broches Aucune alimentation supplémentaire requise. Trois régulateurs de tension linéaires à très faible bruit. Conforme HAT, EEPROM pour configuration automatique. Connecteurs de sortie RCA plaqués or. Comprend des entretoises 4M 2,5 x 12 mm. Entrée analogique, prise téléphonique 3,5 mm Sortie analogique RCA Sortie analogique (P5) Cavalier de configuration d'entrée (J1) Connecteur pour entrée symétrique (P6) Veuillez noter : la disposition et les composants peuvent changer sans préavis. Connecteur d'entrée symétrique/asymétrique (P6) Le connecteur à 5 broches peut être utilisé pour connecter une entrée symétrique. Veuillez noter que l'entrée symétrique doit être sélectionnée avec les cavaliers et aura toujours un gain de 12 dB. Il ne doit pas être utilisé avec des entrées de niveau ligne. La broche 1 est à gauche. à droite + droite - GND gauche - gauche + Connecteur de sortie (P5) Le connecteur de sortie réalise des connexions à des composants externes comme un amplificateur. La broche 1 est en haut à gauche. +5V 1 2 R. GND 3 4 GND +5V 5 6 L Paramètres de gain d'entrée (J1) Le bloc cavalier est responsable de la configuration des entrées. Il est recommandé d'utiliser le paramètre par défaut sans gain d'entrée supplémentaire. Un gain de 32 dB peut être utilisé pour connecter des microphones dynamiques. Les cavaliers sont numérotés de haut en bas. 1 2 3 4 fonction 1 0 0 – Gain de 0 dB 0 1 1 – Gain de 12 dB 0 1 0 – Gain de 32 dB 0 0 1 – entrée symétrique, gain de 12 dB Caractéristiques Tension d'entrée maximale : 2,1 Vrms - 4,2 Vrms pour une entrée symétrique Tension de sortie maximale : 2,1 Vrms Rapport signal/bruit ADC : 110 dB Rapport signal/bruit DAC : 112 dB CAN THD+N : -93 dB DAC THD+N : -93 dB Tension d'entrée pour les distorsions les plus faibles : 0,8 Vrms Gain d'entrée (configurable avec des cavaliers) : 0 dB, 12 dB, 32 dB Consommation électrique : < 0,3 W Fréquences d'échantillonnage : 44,1 kHz - 192 kHz Pour utiliser le HiFiBerry DAC + ADC, votre noyau Linux Raspberry Pi doit être au minimum en version 4.18.12. Cliquez ici pour savoir comment mettre à jour le noyau du Raspberry Pi Utiliser des microphones avec le DAC+ ADC Le DAC+ ADC est équipé d'une entrée analogique stéréo qui peut être configurée pour une large gamme de tensions d'entrée. Il fonctionne mieux avec les sources analogiques de niveau ligne. Cependant, il est également possible de l'utiliser comme entrée microphone. Vous ne pouvez utiliser que des microphones dynamiques. Les microphones nécessitant une alimentation ne sont pas pris en charge. La tension de sortie du microphone est très faible. Cela signifie que vous devez l'amplifier. Le DAC+ ADC dispose déjà du préamplificateur nécessaire. Vous devrez régler correctement les cavaliers. Le son de l’entrée ne sera pas automatiquement lu sur la sortie. Vous devrez utiliser un logiciel qui lit l'entrée et la restitue. Définition des paramètres corrects de l'amplificateur d'entrée pour un microphone Par défaut, la sensibilité d'entrée est adaptée aux sources audio de niveau ligne. Cela se fait via un cavalier sur l'en-tête J1. Pour utiliser un microphone, le cavalier doit être configuré comme indiqué ci-dessous. Entrée audio vers sortie Il n'y a pas de connexion directe entre l'entrée et la sortie. Cela conduit à ce que l'entrée du microphone connecté ne soit pas restituée automatiquement. Si vous souhaitez l'entendre sur la sortie, vous devez utiliser l'outil de ligne de commande alsaloop peut être utilisé pour cela.

Lis Plus Moins

Le RP2040 utilise deux processeurs ARM Cortex-M0+ (jusqu’à 133MHz) 264kO de SRAM embarqué en six plans mémoire 6 IO dédié pour SPI Flash (prenant en charge XIP) 30 multifonctions GPIO : Matériel dédié aux périphériques couramment utilisés IO programmable pour un support périphérique étendu Quatre canaux ADC 12 bits avec capteur de température interne (jusqu’à 0,5 ms/s) Fonctionnalité hôte/périphérique USB 1.1  Le RP2040 est pris en charge avec les environnements de développement multi-plateformes C/C++ et MicroPython, y compris un accès facile au débogage d’exécution. Il a un démarrage UF2 et des routines à virgule flottante intégrées dans le circuit. L’USB intégré peut agir à la fois comme périphérique et hôte. Il a deux noyaux symétriques et une bande passante interne élevée, ce qui le rend utile pour le traitement du signal et de la vidéo. Alors que la carte a une grande RAM interne, la carte comprend une puce mémoire flash externe supplémentaire. Caractéristiques Processeurs Dual Cortex M0+ jusqu’à 133 MHz 264 kB de SRAM embarqué en six plans mémoire 6 IO dédié pour flash QSPI, supportant l’exécution en place (XIP) 30 IO programmable pour support périphérique étendu Interface SWD Minuterie avec 4 alarmes Compteur temps réel (RTC) Fonctionnalité hôte/périphérique USB 1.1 Langages de programmation pris en charge MicroPython C/C++

Lis Plus Moins

Construction ABS de haute qualité Panneaux latéraux et couvercle amovibles pour un accès facile aux connecteurs GPIO, caméra et écran Conduits de lumière pour LED d'alimentation et d'activité Extraordinairement beau Couleur : noir/gris

Lis Plus Moins

Construction ABS de haute qualité Panneaux latéraux et couvercle amovibles pour un accès facile aux connecteurs GPIO, caméra et écran Conduits de lumière pour LED d'alimentation et d'activité Extraordinairement beau Couleur : blanc/rouge
