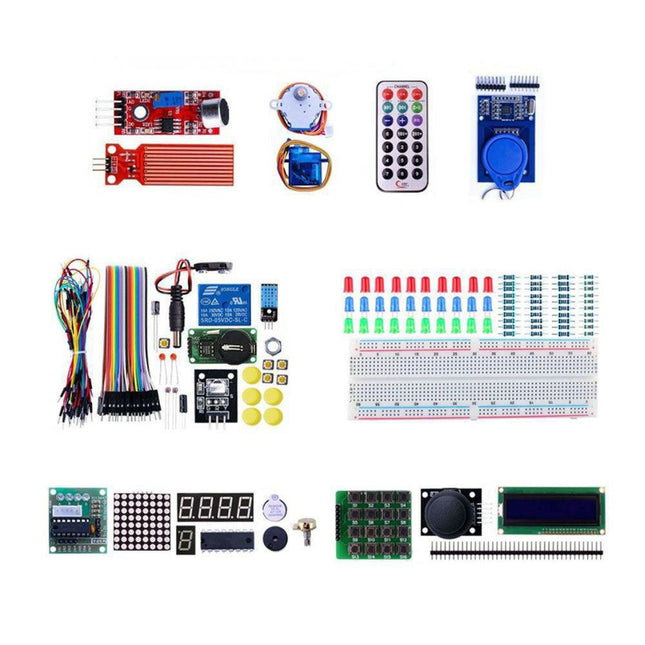

Le livre de projets (en anglais), écrit par Dogan Ibrahim, auteur d'Elektor de renom, contient de nombreux programme et projets spécialement développés pour le Kit d'expérimentation pour Arduino Uno. Le kit est livré avec une carte Arduino Uno R4 Minima, plusieurs LED, des capteurs, des actionneurs et d'autres composants. Ce kit vous permet de prendre un bon départ avec les aspects matériels et logiciels des projets conçus avec le système à microcontrôleur Arduino. Les projets présentés dans ce guide sont entièrement testés et fonctionnels et ils emploient tous les composants fournis. Un schéma fonctionnel, un circuit, un listage de programmes détaillé et une description complète des programmes sont donnés pour chaque projet du guide. Inclus dans le kit 1x Carte Arduino Uno R4 Minima 1x Module lecteur RFID 1x Module d'horloge DS1302 1x Moteur pas à pas 5 V 1x Carte de commande de moteur pas à pas « 2003 » 5x LED verte 5x LED jaune 5x LED rouge 2x Interrupteur à bascule 1x Capteur de flamme 1x Module capteur LM35 1x Récepteur infrarouge 3x Résistances dépendant de la lumière (LDR) 1x Télécommande IR 1x Platine d'essai 4x Bouton poussoir (avec quatre capots) 1x Buzzer 1x Sonnerie piézoélectrique 1x Résistance ajustable (potentiomètre) 1x Registre à décalage 74HC595 1x Afficheur 7 segments 1x Afficheur 7 segments à 4 chiffres 1x Afficheur matriciel 8 x 8 1x Module I²C LCD / 1602 1x Module de température et d'humidité DHT11 1x Module relais 1x Module de son 10x Câble Dupont (20 cm) 20x Câble pour platine d'essai (15 cm) 1x Capteur d'eau 1x Joystick PS2 5x Résistance de 1 kΩ 5x Résistance de 10 kΩ 5x Résistance de 220 Ω 1x Module clavier 4 x 4 1x Servo 9g (25 cm) 1x Carte RFID 1x Module RGB 2x Bouchon de cavalier 1x Broche au pas de 0,1 pouce 1x Pile 9 V DC jack Livre de projet (en anglais, 326 pages) Plus de 80 projets dans le livre Hardware Projects with LEDs Blinking LED – using the on-board LED Blinking LED – using an external LED LED flashing SOS Alternately blinking LEDs Chaser-LEDs Chasing LEDs 2 Binary counting LEDs Random flashing LEDs – Christmas lights Button controlled LED Controlling the LED flashing rate – external interrupts Reaction timer LED color wand RGB fixed colors Traffic lights Traffic lights with pedestrian crossings Using the 74HC595 shift register – binary up counter Using the 74HC595 shift register – random flashing 8 LEDs Using the 74HC595 shift register – chasing LEDs Using the 74HC595 shift register – turn ON a specified LED Using the 74HC595 shift register – turn ON specified LEDs 7-Segment LED Displays 7-Segment 1-digit LED counter 7-Segment 4-digit multiplexed LED display 7-Segment 4-digit multiplexed LED display counter – timer interrupts 7-Segment 4-digit multiplexed LED display counter – blanking leading zeroes 7-Segment 4-digit multiplexed LED display – reaction timer Timer interrupt blinking onboard LED Liquid Crystal Displays (LCDs) Display text on the LCD Scrolling text on the LCD Display custom characters on the LCD LCD based conveyor belt goods counter LCD based accurate clock using timer interrupts LCD dice Sensors Analog temperature sensor Voltmeter On/Off temperature controller Darkness reminder – using a light-dependent resistor (LDR) Tilt detection Displaying water level Water level controller Water flooding detector with buzzer Sound detection sensor – control the relay by clapping hands Flame sensor – fire detection with relay output Temperature and humidity display Generating musical tones – melody maker The RFID Reader Finding the Tag ID RFID door lock access with relay The 4x4 Keypad Display the pressed key code on the Serial Monitor Integer calculator with LCD Keypad door security lock with relay The Real-Time Clock (RTC) Module RTC with Serial Monitor RTC with LCD Temperature and humidity display with time stamping Setting and displaying the current time Periodic interrupt every 2 seconds The Joystick Reading analog values from the joystick 8x8 LED Matrix Displaying shapes Motors: Servo and Stepper Test-rotate the servo Servo sweep Joystick-controlled servo Rotate the motor clockwise and then anticlockwise The Digital to Analog Converter (DAC) Generating a square wave with 2 V amplitude Generate a sine wave Sine wave sweep frequency generator Generate sine wave whose frequency changes with potentiometer Generate a square wave with frequency of 1 kHz and amplitude of 1 V Using the EEPROM, the Human Interface Device, and PWM Keyboard control to launch Windows programs LED dimming using PWM The Arduino Uno R4 WiFi Using LED matrix 1 – creating a large + shape Creating images by setting bits Using LED matrix 2 – creating a large + shape Animation – displaying a word Controlling the Arduino Uno R4 WiFi on-board LED from a smartphone using UDP Serial Communications Receiving ambient temperature from an Arduino Uno R3 Using an Arduino Uno Simulator A simple project simulation – flashing LED Displaying text on LCD LCD seconds counter The CAN bus Arduino Uno R4 WiFi to Arduino Uno R4 Minima CAN bus communication Sending the temperature readings over the CAN bus Infrared Receiver and Remote Controller Decoding the IR remote control codes Remote relay activation/deactivation Infrared remote stepper motor control

Lis (+) (–)

Craquez avec l'Arduino Nano V3, Nano Every et Nano 33 IoT Les sept chapitres de ce livre constituent la première étape pour les novices et les passionnés de microcontrôleurs souhaitant prendre une longueur d'avance dans la programmation Arduino. Le premier chapitre présente la plate-forme Arduino, l'écosystème et les variétés existantes de cartes Arduino Nano. Il enseigne également comment installer divers outils nécessaires pour démarrer avec la programmation Arduino. Le deuxième chapitre démarre avec la construction de circuits électroniques et la programmation autour de votre Arduino. Le troisième chapitre explore divers bus et entrées analogiques. Dans le quatrième chapitre, vous vous familiariserez avec le concept de modulation de largeur d'impulsion (PWM) et avec l'utilisation de moteurs pas à pas unipolaires. Dans le cinquième chapitre, vous apprendrez certainement à créer de superbes graphiques et des animations basiques mais utiles à l'aide d'un écran externe. Le sixième chapitre présente aux lecteurs le concept des dispositifs d'E/S tels que les capteurs et le buzzer piézo, explorant leurs méthodes d'interface et de programmation avec l'Arduino Nano. Le dernier chapitre explore un autre membre de la famille Arduino Nano, l'Arduino Nano 33 IoT, avec ses capacités très intéressantes. Ce chapitre utilise et approfondit de nombreux concepts appris dans les chapitres précédents pour créer des applications intéressantes pour le vaste monde de l'Internet des objets. L'ensemble du livre suit une approche étape par étape pour expliquer les concepts et le fonctionnement des choses. Chaque concept est invariablement suivi d'un schéma de circuit précis et d'exemples de code. Viennent ensuite des explications détaillées sur la syntaxe et la logique utilisée. En suivant de près les concepts, vous vous familiariserez avec la construction de circuits, la programmation Arduino, le fonctionnement des exemples de code et les schémas de circuits présentés. Le livre contient également de nombreuses références à des ressources externes lorsque cela est nécessaire. Un fichier d'archive (.zip) comprenant les exemples de logiciels et les schémas de circuits de style Fritzing abordés dans le livre peut être téléchargé gratuitement ci-dessous.

Lis (+) (–)

L'Arduino Nano RP2040 Connect est une carte Arduino basée sur RP2040 et équipée de wifi (802,11b/g/n) et du Bluetooth 4,2. En plus de la connectivité sans fil, la carte est livrée avec un microphone pour le son et l'activation vocale et un capteur de mouvement intelligent à six axes avec des capacités d'IA. Une LED RVB est également disponible. 22 ports GPIO (20 avec prise en charge du PWM et huit entrées analogiques) permettent à l'utilisateur de commander, par exemple, des relais, des moteurs et des LED et de lire des interrupteurs et d'autres capteurs. Elle offre une grande quantité de mémoire de programme avec 16 Mo de mémoire flash, une capacité plus que suffisante pour stocker de nombreuses pages Web ou d'autres données. Spécifications techniques Microcontrôleur Raspberry Pi RP2040 Connecteur USB Micro USB Pins Broches de LED intégrées 13 20 20 Broche d'entrée analogique 8 Broche PWM 20 (sauf A6, A7) Interruptions externes 20 (Sauf A6, A7) Connectivité Wi-Fi Nina W102 module uBlox Bluetooth Nina W102 module uBlox Élément de sécurité ATECC608A-MAHDA-T Crypto IC Capteurs IMU LSM6DSOXTR (6 axes) Microphone MP34DT05 Communication UART Oui I²C Oui SPI Oui Puissance Tension de fonctionnement du circuit 3.3 V Tension d'entrée (VIN) 5-21 V Courant continu par broche d'entrée/sortie 4 mA Fréquence d'horloge Processeur 133 MHz Mémoire AT25SF128A-MHB-T Circuit Flash 16 Mo Nina W102 module uBlox 448 Ko de ROM, 520 Ko de SRAM, 16 Mo de Flash Dimensions 45 x 18 mm Poids 6 g Téléchargements Schémas Brochage Fiche technique

Lis (+) (–)

Program and build Arduino-based ham station utilities, tools, and instruments In addition to a detailed introduction to the exciting world of the Arduino microcontroller and its many variants, this book introduces you to the shields, modules, and components you can connect to the Arduino. Many of these components are discussed in detail and used in the projects included in this book to help you understand how these components can be incorporated into your own Arduino projects. Emphasis has been placed on designing and creating a wide range of amateur radio-related projects that can easily be built in just a few days. This book is written for ham radio operators and Arduino enthusiasts of all skill levels, and includes discussions about the tools, construction methods, and troubleshooting techniques used in creating amateur radio-related Arduino projects. This book teaches you how to create feature-rich Arduino-based projects, with the goal of helping you to advance beyond this book, and design and build your own ham radio Arduino projects. In addition, this book describes in detail the design, construction, programming, and operation of the following projects: CW Beacon and Foxhunt Keyer Mini Weather Station RF Probe with LED Bar Graph DTMF Tone Encoder DTMF Tone Decoder Waveform Generator Auto Power On/Off Bluetooth CW Keyer Station Power Monitor AC Current Monitor This book assumes a basic knowledge of electronics and circuit construction. Basic knowledge of how to program the Arduino using its IDE will also be beneficial.

Lis (+) (–)

Caractéristiques Prend en charge la tension du moteur de 5 V à 30 V DC Courant jusqu'à 13 A en continu et 30 A en crête Entrée de niveau logique 3,3 V et 5 V Compatible avec Arduino et Raspberry Pi Fréquence PWM de contrôle de vitesse jusqu'à 20 kHz Pont en H NMOS complet pour une meilleure efficacité Aucun dissipateur thermique n'est requis Commande bidirectionnelle pour un moteur à courant continu à balais Freinage récupératif Pour plus d'informations, consultez le manuel d'utilisation Pour la bibliothèque Arduino fournie par mon Cytron cliquez ici

Lis (+) (–)

An 8-in-1 test & measurement instrument for the electronics workbench A well-equipped electronics lab is crammed with power supplies, measuring devices, test equipment and signal generators. Wouldn‘t it be better to have one compact device for almost all tasks? Based on the Arduino, a PC interface is to be developed that’s as versatile as possible for measurement and control. It simply hangs on a USB cable and – depending on the software – forms the measuring head of a digital voltmeter or PC oscilloscope, a signal generator, an adjustable voltage source, a frequency counter, an ohmmeter, a capacitance meter, a characteristic curve recorder, and much more. The circuits and methods collected here are not only relevant for exactly these tasks in the "MSR" electronics lab, but many details can also be used within completely different contexts.

Lis (+) (–)

Troisième édition, étendue et révisée, avec AVR Playground et Elektor Uno R4 Les cartes Arduino ont connu un énorme succès. Elles sont simples à utiliser et peu coûteuses. Ce livre vous permettra non seulement de vous familiariser avec le monde d'Arduino, mais aussi d'apprendre à programmer les microcontrôleurs en général. Dans ce livre, les connaissances théoriques sont mises en pratique avec une carte Arduino et l'environnement de programmation Arduino. Des projets matériels sont également développés : un shield à usage multiple pour construire certains des projets présentés dans les 10 premiers chapitres ; l'AVR Playground, une véritable carte de développement à microcontrôleur basée sur Arduino pour le développement confortable d'applications, et la carte Elektor Uno R4, un Arduino Uno R3 pour les stéroïdes. L'auteur, expert en Elektor, fournit au lecteur les connaissances théoriques essentielles à la programmation de n'importe quel microcontrôleur : entrées et sorties (analogiques et numériques), interruptions, bus de communication (RS-232, SPI, I²C, 1-wire, SMBus, etc.), temporisateurs, et bien plus encore. Les programmes et sketch présentés dans le livre montrent comment utiliser divers composants courants : claviers matriciels, écrans (LED, LCD alphanumérique et graphique couleur), moteurs, capteurs (température, pression, humidité, son, lumière et infrarouge), encodeurs rotatifs, buzzers piézoélectriques, boutons-poussoirs, relais, etc. Ce livre sera votre premier guide pour les microcontrôleurs avec des résultats satisfaisants ! Ce livre est fait pour vous si vous êtes un débutant en microcontrôleurs, un utilisateur d'Arduino ( amateur, bricoleur, artiste, etc.) souhaitant approfondir ses connaissances,un étudiant en électronique de premier cycle ou un enseignant en quête d'idées. Grâce à Arduino, la mise en ?uvre des concepts présentés est simple et amusante. Certains des projets proposés sont très originaux : Jeu d'argent Misophone (diapason) Brouilleur GPS pour voiture Station météo Décodeur DCF77 Transmetteur d'heure illégale Manipulateur à distance infrarouge Générateur de sons agaçants Alarme de klaxon italien Détecteur de surchauffe Contrôleur PID Enregistreur de données Oscilloscope à fichier SVG Voltmètre à 6 voies Tous les projets et exemples de code de ce livre ont été testés sur une carte Arduino Uno. Ils devraient également fonctionner avec l'Arduino Mega et toute autre carte compatible comportant les connecteurs d'extension du shield Arduino.Veuillez noter :Pour ce livre, l'auteur a conçu un circuit imprimé multifonctionnel qui peut être installé sur une carte Arduino. Il est possible de l'utiliser non seulement pour réaliser de nombreux projets présentés dans ce livre, mais aussi pour réaliser de nouveaux exercices qui, à leur tour, donnent l'occasion de découvrir de nouvelles techniques. Un kit de composants comprenant le circuit imprimé et tous les composants. Avec ce kit, vous pouvez construire la plupart des circuits décrits dans le livre et d'autres sont également disponibles.Fiches techniques des composants actifs utilisés (fichiers .PDF ): ATmega328 (Arduino Uno) ATmega2560 (Arduino Mega 2560) BC547 (transistor bipolaire, chapitres 7, 8, 9) BD139 (transistor bipolaire de puissance, chapitre 10) BS170 (transistor N-MOS, chapitre 8) DCF77 (module de réception, chapitrer 9) DS18B20 (capteur de température, chapitre 10) DS18S20 (capteur de température, chapitre 10) HP03S (capteur de pression, chapitre 8) IRF630 (transistor de puissanceN-MOS, chapitre 7) IRF9630 (transistor de puissance P-MOS, chapitre 7) LMC6464 (op-amp quad , chapitre 7) MLX90614 (capteur infrarouge, chapitre 10) SHT11 (capteur d'humidité, chapter 8) TS922 (dual op-amp, chapter 9) TSOP34836 (capteur infrarouge, chapitre 9) TSOP1736 (capteur infrarouge, chapitre 9) MPX4115 (capteur de pression analogique, chapitre 11) MCCOG21605B6W-SPTLYI (LCD I²C, chapitre 12) SST25VF016B (EEPROM SPI , chapitre 13) À propos de l'auteur:Clemens Valens, né aux Pays-Bas, vit en France depuis 1997. Responsable chez Elektor Labs et Webmaster d'ElektorLabs, passionné d'électronique, il développe des systèmes à microcontrôleurs pour le loisir, et parfois aussi pour son entreprise. Polyglotte - il maîtrise les langages C, C++, PASCAL, BASIC et plusieurs version du langage assembleur - Clemens passe la plupart de son temps sur son ordinateur pendant que sa femme, leurs deux enfants et deux chats tentent d'attirer son attention (seuls les chats y parviennent). Visitez le site web de l'auteur : www.polyvalens.com.Témoignage authentique d'Hervé M., l'un des premiers lecteurs du livre:« J'ai presque pleuré de joie lorsque ce livre m'a fait comprendre en seulement trois phrases des choses qui me semblaient auparavant complètement incompréhensibles. »

Lis (+) (–)

Ce livre décrit l'utilisation de la famille de processeurs ARM Cortex-M et de l'Arduino Uno dans des projets pratiques basés sur le bus CAN. À l'intérieur, il fournit une introduction détaillée à l'architecture de la famille Cortex-M tout en fournissant des exemples de kits de développement matériels et logiciels populaires. L'utilisation de ces kits contribue à simplifier considérablement le cycle de conception embarqué et facilite le développement, le débogage et le test d'un projet basé sur le bus CAN. L'architecture du très populaire processeur ARM Cortex-M STM32F407VGT6 est décrite à un niveau élevé en fonction des différents modules. De plus, l'utilisation de la bibliothèque de fonctions de bus CAN mikroC Pro pour ARM et Arduino Uno est décrite en détail. Ce livre est destiné aux étudiants, aux ingénieurs en exercice, aux amateurs et à tous ceux qui souhaitent en savoir plus sur le bus CAN et ses applications. Le livre suppose que le lecteur possède des connaissances de base en électronique. La connaissance du langage de programmation C sera utile dans les chapitres ultérieurs du livre, et la connaissance d'au moins un microcontrôleur sera un avantage, surtout si le lecteur envisage de développer des projets basés sur un microcontrôleur utilisant le bus CAN. Le livre devrait être une source de référence utile pour toute personne souhaitant trouver une réponse à une ou plusieurs des questions suivantes : Quels systèmes de bus sont disponibles pour l'industrie automobile ? Quel est le principe du bus CAN ? Quels types de trames (ou paquets de données) existe-t-il dans un système de bus CAN ? Comment détecter les erreurs dans un système de bus CAN et quelle est la fiabilité d'un système de bus CAN ? Quels types de contrôleurs de bus CAN existe-t-il ? Quels sont les avantages des microcontrôleurs ARM Cortex-M ? Comment créer un projet bus CAN avec un microcontrôleur ARM ? Comment créer un projet de bus CAN avec un microcontrôleur Arduino ? Comment surveiller les données sur le bus CAN ?

Lis (+) (–)

Ce livre concerne le développement de projets utilisant les modules de capteurs avec les systèmes de développement de microcontrôleurs Arduino Uno, Raspberry Pi et ESP32. Plus de 40 types différents de capteurs sont utilisés dans divers projets du livre. Le livre explique en termes simples et à l'aide d'exemples de projets testés et entièrement fonctionnels, comment utiliser les capteurs dans votre projet. Les projets du livre sont les suivants : Ajuster la luminosité des LED LED RVB Créez des couleurs arc-en-ciel baguette magique alarme de porte silencieuse Capteur d'obscurité avec relais Clef secrète Coupe magique de lumière Découverte des combinés IR commerciaux Contrôlez les chaînes de télévision avec des capteurs informatiques Détecteur pour tirer sur cible Mesure de la durée du choc Stationnement inversé à ultrasons Éclairage commuté en frappant dans vos mains Jouer une mélodie Mesurer l'intensité du champ magnétique Instrument de musique à manette Suivi de ligne Affichage de la température Contrôle marche/arrêt de la température Projets Wi-Fi basés sur les téléphones mobiles Projets Bluetooth basés sur les téléphones mobiles Envoi de données vers le Cloud Les projets sont organisés avec des niveaux de difficulté croissants. Les lecteurs sont encouragés à aborder les projets dans l’ordre indiqué. Un kit de capteurs spécialement préparé est disponible auprès d'Elektor. En utilisant ce matériel, construire les projets de ce livre devrait être facile et amusant.

Lis (+) (–)

Vous pouvez contrôler le pilote de moteur avec les entrées PWM et DIR. Les broches Arduino de ces entrées sont configurables via des cavaliers. Si les broches spécifiées sur Arduino sont déjà utilisées par une autre application/bouclier, vous pouvez facilement sélectionner une autre broche avec le cavalier. Il existe également une option permettant de tester rapidement et facilement la fonctionnalité du pilote de moteur avec les boutons de test intégrés et les LED de sortie. Un régulateur Buck qui produit une sortie de 5 V est également disponible pour alimenter la carte mère Arduino, éliminant ainsi le besoin d'alimentation supplémentaire pour la carte mère Arduino. Le tableau offre également plusieurs fonctionnalités de sécurité. La protection contre les surintensités empêche le pilote du moteur d'être endommagé lorsque le moteur cale ou qu'un moteur surdimensionné est connecté. Lorsque le moteur tente de consommer plus de courant que ce que le pilote du moteur peut supporter, le courant du moteur sera limité au seuil maximum. Aidée par la protection contre la température, la limitation de courant maximale est déterminée par la température du circuit imprimé. Plus la température du circuit imprimé est élevée, plus le seuil de limitation de courant est bas. En conséquence, le pilote de moteur délivre tout son potentiel en fonction des conditions actuelles sans endommager les MOSFET. Les fonctions Écran pour facteur de forme Arduino Commande directionnelle pour deux moteurs DC à balais Contrôle d'un moteur pas à pas unipolaire/bipolaire Tension de fonctionnement : DC 7 V à 30 V Courant moteur maximum : 10 A en continu, 30 A en crête Régulateur Buck pour produire une sortie 5 V (500 mA max) Boutons de test rapide LED pour l'état de sortie du moteur Broches Arduino sélectionnables pour les entrées PWM/DIR Entrées PWM/DIR compatibles avec la logique 1,8 V, 3,3 V et 5 V Fréquence PWM jusqu'à 20 kHz (la fréquence de sortie est égale à la fréquence d'entrée). Protection contre les surintensités avec limitation active du courant Protection contre la température Arrêt en cas de sous-tension Applications possibles Robot mobile Véhicule guidé (AGV) Traqueur solaire Simulateur de jeu Machine d'automatisation Téléchargements Fiche de données Code acier Fichiers CAO 3D Liste de colisage 1 bouclier de pilote de moteur CC 10 A 7 V-30 V pour Arduino (2 canaux) MDD010

Lis (+) (–)

L'Arduino Uno R4 est équipé du processeur ARM Cortex-M4 32 bits Renesas RA4M1, qui offre une augmentation significative de la puissance de traitement, de la mémoire et des fonctionnalités. La version WiFi est livrée avec un module WiFi ESP32-S3 en plus du RA4M1, ce qui élargit les possibilités de création pour les makers et les ingénieurs. L'Uno R4 Minima est une option abordable pour ceux qui n'ont pas besoin de fonctions supplémentaires. L'Arduino Uno R4 fonctionne à 48 MHz, ce qui représente une augmentation de 3x par rapport au populaire Uno R3. De plus, la SRAM a été augmentée de 2 Ko à 32 Ko, et la mémoire flash de 32 Ko à 256 Ko pour prendre en charge des projets plus complexes. En réponse aux commentaires de la communauté, le port USB est désormais USB-C, et la tension d'alimentation maximale a été portée à 24 V avec une conception thermique améliorée. La carte comprend un bus CAN et un port SPI, ce qui permet aux utilisateurs de réduire le câblage et d'effectuer des tâches parallèles en connectant plusieurs shields. Un convertisseur analogique numérique à 12 bits est également disponible. L'Arduino Uno R4 est disponible en deux versions (Minima et WiFi) et offre les nouvelles fonctions suivantes par rapport à l'Uno R3 : Arduino Uno R4 Minima Arduino Uno R4 WiFi USB-C connector USB-C connector RA4M1 from Renesas (Cortex-M4) RA4M1 from Renesas (Cortex-M4) HID device (emulate a mouse or a keyboard) HID device (emulate a mouse or a keyboard) Improved power section (up to 24 V through VIN) Improved power section (up to 24 V through VIN) CAN bus CAN bus DAC (12 bits) DAC (12 bits) Op amp Op amp   WiFi/Bluetooth LE   Fully-addressable LED matrix (12x8)   Qwiic I²C connector   RTC (with support for a buffer battery)   Runtime errors diagnostics Comparaison des modèles   Uno R3 Uno R4 Minima Uno R4 WiFi Microcontroller Microchip ATmega328P (8-bit AVR RISC) Renesas RA4M1 (32-bit ARM Cortex-M4) Renesas RA4M1 (32-bit ARM Cortex-M4) Operating Voltage 5 V 5 V 5 V Input Voltage 6-20 V 6-24 V 6-24 V Digital I/O Pins 14 14 14 PWM Digital I/O Pins 6 6 6 Analog Input Pins 6 6 6 DC Current per I/O Pin 20 mA 8 mA 8 mA Clock Speed 16 MHz 48 Mhz 48 Mhz Flash Memory 32 KB 256 KB 256 KB SRAM 2 KB 32 KB 32 KB USB USB-B USB-C USB-C DAC (12 bit) ? 1 1 SPI 1 2 2 I²C 1 2 2 CAN ? 1 1 Op amp ? 1 1 SWD ? 1 1 RTC ? ? 1 Qwiic I²C connector ? ? 1 LED Matrix ? ? 12x8 (96 red LEDs) LED_BUILTIN 13 13 13 Dimensions 68,6 x 53,4 mm 68,9 x 53,4 mm 68,9 x 53,4 mm Téléchargements Datasheet Schematics

Lis (+) (–)

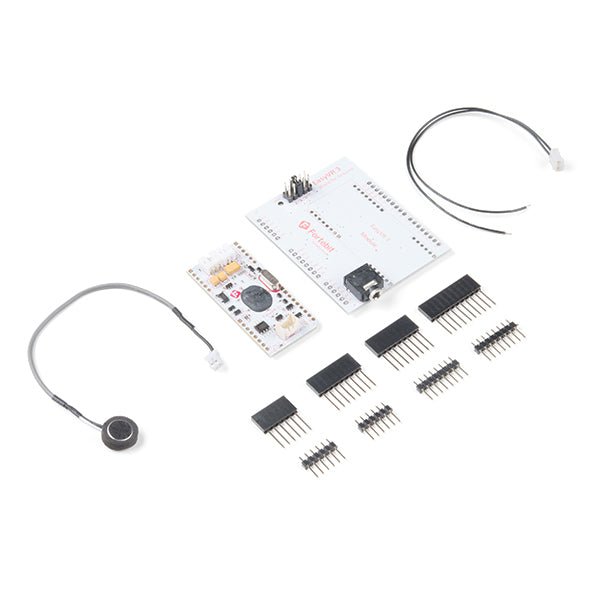

Prenez-vous le temps de parler à votre Arduino ? Peut-être que tu devrais! L'EasyVR 3 Plus Shield est un bouclier de reconnaissance vocale pour cartes Arduino dans lequel un module EasyVR est intégré. Ce kit comprend le module EasyVR 3 Plus, l'adaptateur Arduino Shield, un microphone et des en-têtes. Avec toutes ces pièces, tout est fourni pour démarrer en peu de temps avec un minimum de travaux de soudure ! EasyVR 3 Plus est un module de reconnaissance vocale polyvalent, conçu pour ajouter des capacités de reconnaissance vocale polyvalentes, robustes et rentables à pratiquement toutes les applications. Le module EasyVR 3 Plus peut être utilisé avec n'importe quel hôte doté d'une interface UART alimentée en 3,3 V - 5 V, tel que les cartes PIC et Arduino. Certains exemples d'application incluent la domotique, comme les interrupteurs d'éclairage, les serrures, les rideaux ou les appareils de cuisine à commande vocale, ou l'ajout de « l'ouïe » aux robots les plus populaires du marché. Remarque : Veuillez noter que le Shield EasyVR 3 Plus pour Arduino n'est pas pré-assemblé et nécessite quelques processus de soudure et d'assemblage avant utilisation. Compris Module EasyVR3 Plus Bouclier EasyVR 3 Micro avec câble Câble de haut-parleur (haut-parleur non inclus) Ensemble de tasses Caractéristiques Jusqu'à 256 commandes dépendantes du haut-parleur (SD) ou de vérification du haut-parleur (SV) définissables par l'utilisateur, qui peuvent être entraînées dans N'IMPORTE QUELLE langue, divisées en 16 groupes maximum (jusqu'à 32 commandes SD ou 5 commandes SV chacun). Une sélection de 26 commandes intégrées indépendantes du locuteur (SI) pour un fonctionnement de base prêt à l'emploi, dans les langues suivantes : Anglais versican français Allemand italien Japonais Espagnol D'autres commandes SI peuvent être téléchargées gratuitement sur le site Fortebit (section téléchargements). Technologie SonicNet™ pour la communication sans fil entre modules ou une autre source sonore (CD audio, DVD, lecteur MP3). Jusqu'à environ 21 minutes de sons ou de paroles préenregistrées. Jusqu'à environ 137 secondes pour l'enregistrement et la lecture de messages en direct. Capacité de synchronisation labiale en temps réel. Génération de tonalité DTMF. Sortie audio différentielle prenant directement en charge les haut-parleurs 8Ω. Interface utilisateur graphique facile à utiliser pour programmer les commandes vocales et audio. Interface UART standard (alimentée à 3,3 V - 5 V). Protocole série documenté simple et robuste pour l'accès et la programmation via la carte hôte. Six lignes d'E/S à usage général pouvant être contrôlées via des commandes UART. Avec la licence optionnelle Quick T2SI Lite, jusqu'à 28 vocabulaires de commandes personnalisés Speaker Independent (SI), avec jusqu'à 12 commandes chacun, pour un total de 336 commandes possibles dans les langues suivantes : Anglais versican Anglais britannique français Allemand italien Japonais coréen Mandarine Espagnol Compatible avec les cartes Arduino dotées de l'interface Shield 1.0 (UNO R3), notamment, mais sans s'y limiter : Arduino Zéro Arduino Uno Arduino Méga Arduino Léonard Arduino dû Prend en charge les cartes principales 5 V et 3,3 V via la broche IOREF (par défaut à 5 V si cette broche est absente) Prend en charge la connexion directe au PC sur les cartes mères avec une puce USB/série séparée et un « mode pont » spécial contrôlé par logiciel sur les cartes avec uniquement une interface USB native, pour un accès et une configuration faciles avec EasyVR Commander Permet différents modes de connexion série ainsi que des mises à jour flash pour le module EasyVR intégré (via le Mode Jumper) Prend en charge le remappage des broches série utilisées par le Shield (en mode SW) Fournit une sortie audio de 3,5 mm adaptée aux écouteurs ou comme sortie ligne

Lis (+) (–)

Lumière à détection automatique HC-SR501 pour diverses applications (dans la maison, sous-sol, extérieur, entrepôt, garage, etc.) pour le contrôle des ventilateurs, l'alarme, etc. Caractéristiques Détection infrarouge automatique (conception de sonde LHI778) La sortie passe au niveau haut lorsque les objets entrent dans la plage de détection et revient automatiquement au niveau bas lorsque l'objet le quitte Contrôle photosensible en option Compensation de température en option Cavalier du mode de déclenchement L : Mode non répétable / retard : le capteur passe au niveau bas après le délai, quelle que soit la présence de l'objet. H : Répétable : le capteur reste élevé tant qu'un objet est détecté pendant le temps de retard. Large plage de tension de fonctionnement Puissance du micro-ampli Signal de sortie élevé : facile à réaliser avec les différents types de circuits. Technologie infrarouge (conception de sonde LHI778) Haute sensibilité | grande fiabilité Largement utilisé notamment pour les produits alimentés par batterie Caractéristiques Tension 4,8 V – 20 V Actuel (inactif) <50 µA Sortie logique 3,3 V/0 V Temporisation 0,3 s – 200 s, personnalisé jusqu'à 10 min Temps de verrouillage 2,5 s (par défaut) Déclenchement répéter : L = désactiver, H = activer Portée de détection <120°, dans un rayon de 7 m Température – 15 ~ +70 °C Dimension 32x24mm vis-vis 28 mm, M2 Diamètre de l'objectif : 23 mm

Lis (+) (–)

Il est possible de contrôler le Cytron 25Amp 7-58 V Haute Tension CC Pilote de Moteur avec des entrées PWM et DIR. La tension logique d'entrée va de 1,8 V à 30 V et la carte est compatible avec une variété de contrôleurs hôtes (tels qu’Arduino, Raspberry Pi, PLC). Si vous ne voulez pas vous occuper de la programmation pour contrôler le moteur, il y a une option pour contrôler le pilote du moteur à partir d'un potentiomètre (vitesse) et d'un commutateur (direction). Vous pouvez également tester le moteur de manière rapide et pratique à l'aide des boutons de test intégrés et des LED de sortie du moteur, sans avoir à brancher le contrôleur hôte. Il est possible d'alimenter le contrôleur hôte avec le régulateur abaisseur qui produit une sortie de 5V. Ceci est particulièrement utile pour les applications haute tension où aucune source d'alimentation supplémentaire ni régulateur abaisseur haute tension n'est nécessaire. Ce pilote de moteur intègre également diverses fonctions de protection. Si le moteur cale ou si vous avez branché un moteur surdimensionné, la protection contre les surintensités prendra soin de la carte et la protégera des dommages. Si le moteur tente de tirer un courant supérieur à ce que le circuit d'attaque peut supporter, le courant du moteur sera limité au seuil maximum. Assisté par la protection thermique, le seuil de limitation du courant maximum dépend de la température de la carte. Plus la température de la carte est élevée, plus le seuil de limitation du courant est bas. Remarque : l'entrée d'alimentation ne dispose pas de protection contre les inversions de tension. La connexion de la batterie en polarité inverse endommagera instantanément le pilote du moteur. Caractéristiques Contrôle bidirectionnel pour un moteur DC à balais Tension de fonctionnement : 7 VCC à 58 VCC Courant maximal du moteur : 25 A en continu, 60 A en pointe Sortie 5 V pour le contrôleur hôte (250 mA max) Boutons pour des tests rapides LED pour l'état de la sortie du moteur Double mode d'entrée : entrée PWM/DIR ou potentiomètre/commutateur Entrées PWM/DIR compatibles avec les niveaux logiques 1,8 V, 3,3 V, 5 V, 12 V et 24 V (Arduino, Raspberry Pi, PLC, etc.) Fréquence PWM jusqu'à 40 kHz (la fréquence de sortie est fixée à 16 kHz) Protection contre les surintensités avec limitation du courant actif Protection contre la température trop élevée Arrêt en cas de sous-tension Contenu du colis 1 × MD25HV (carte de pilotage de moteur) 1 × Potentiomètre avec connecteur 1 × Interrupteur à bascule avec connecteur 4 × Entretoises en nylon pour la platine Documents Fiche technique Exemple de code

Lis (+) (–)

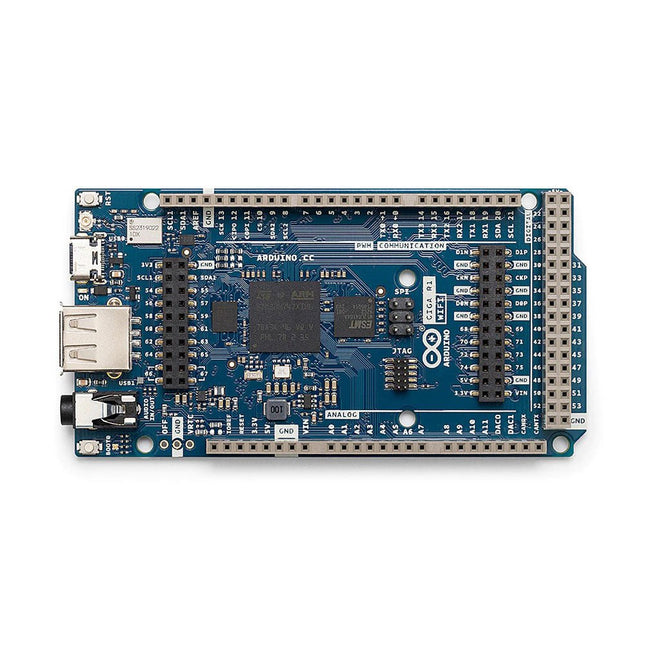

L'Arduino Giga R1 WiFi apporte la puissance du STM32H7 au même format que les populaires Mega et Due, étant la première carte Mega à inclure une connectivité Wi-Fi et Bluetooth.La carte fournit 76 entrées/sorties numériques (12 avec capacité PWM), 14 entrées analogiques et 2 sorties analogiques (DAC), toutes facilement accessibles via des connecteurs. Le microprocesseur STM32 à double cœur Cortex-M7 et Cortex-M4, ainsi que la mémoire embarquée et la prise audio permettent d'effectuer l'apprentissage automatique et le traitement du signal en périphérie.Microcontrôleur (STM32H747XI)Ce microcontrôleur 32 bits à double cœur vous permet d'avoir deux cerveaux qui se parlent (un Cœur-M7 à 480 MHz et un Cortex-M4 à 240 MHz) ; vous pouvez même faire tourner MicroPython dans l'un et Arduino dans l'autre.Communication sans fil (Murata 1DX)Que vous préfériez le Wi-Fi ou le Bluetooth, le Giga R1 WiFivous couvre. Vous pouvez même vous connecter rapidement à l'Arduino IoT Cloud et suivre votre projet à distance. Et si vous êtes préoccupé par la sécurité de la communication, l'ATECC608A garde tout sous contrôle.Ports matériels et communicationSuivant l'héritage de l'Arduino Mega et de l'Arduino Due, le Giga R1 WiFi possède 4x UARTs (ports série matériels), 3x ports I²C (1 de plus que ses prédécesseurs), 2x ports SPI (1 de plus que ses prédécesseurs), 1x FDCAN.GPIO et connecteurs supplémentairesEn gardant le même format du Mega et du Due, vous pouvez facilement adapter vos shield au Giga R1 WiFi (rappelez-vous que cette carte fonctionne à 3.3 V !). De plus, des connecteurs supplémentaires ont été ajoutés de sorte que le nombre total de broches GPIO est maintenant de 76, et deux nouveaux connecteurs ont été ajoutés : un VRTC pour que vous puissiez connecter une batterie pour garder le RTC en marche pendant que la carte est éteinte et une broche OFF pour que vous puissiez éteindre la carte.ConnecteursLa Giga R1 WiFi possède des connecteurs supplémentaires sur la carte qui faciliteront la création de votre projet sans matériel supplémentaire. Cette carte possède :Connecteur USB-A adapté à l'accueil de clés USB, d'autres dispositifs de stockage de masse et de dispositifs HID tels que le clavier ou la souris.Prise d'entrée-sortie de 3,5 mm connectée à DAC0, DAC1 et A7.USB-C pour alimenter et programmer la carte, ainsi que pour simuler un périphérique HID tel qu'une souris ou un clavier.Connecteur JTAG, 2x5 1,27 mm.Connecteur 20 broches pour caméra Arducam.Support de tension plus élevée : Comparé à ses prédécesseurs qui prennent en charge jusqu'à 12 V, le Giga R1 WiFi peut gérer une plage de 6 à 24 V.SpécificationsMicrocontrôleurSTM32H747XI MCU ARM 32 bits à double Cortex-M7+M4 (fiche technique)Module radioMurata 1DX double WiFi 802.11b/g/n 65 Mbps et Bluetooth (fiche technique)Élément sécuriséATECC608A-MAHDA-T (fiche technique)USBUSB-CPort de programmation / HID USB-AHôte (activer avec PA_15)ConnecteursConnecteurs E/S numériques76 Connecteurs d'entrée analogique12 CNA2 (DAC0/DAC1) Connecteurs PWM12 DiversVRT & connecteur OFFCommunicationUART4x I²C3x SPI2x Bus CANOui (nécessite un émetteur-récepteur externe)ConnecteursCaméraI²C + D54-D67 EcranD1N, D0N, D1P, D0P, CKN, CKP + D68-D75 Prise audioDAC0, DAC1, A7PuissanceTension de fonctionnement du circuit3,3 V Tension d'entrée (VIN)6-24 V Courant continu par connecteur E/S8 mAVitesse d'horlogeCortex-M7480 MHz Cortex-M4240 MHzMémoireSTM32H747XI2 Mo Flash, 1 Mo RAMDimensions53 x 101 mmTéléchargementsFiche techniqueSchémasBrochage

Lis (+) (–)

Avec le StromPi 3, JOY-iT lance la prochaine carte d'extension qui répondra à vos besoins en énergie. Avec une plage de tension de 6 à 61 V et un courant allant jusqu'à 3 A, même les projets les plus importants peuvent être alimentés avec une puissance suffisante. Les entrées individuelles peuvent désormais être hiérarchisées de différentes manières, permettant au StromPi 3 de s'adapter parfaitement à votre projet. En plus des entrées de tension déjà disponibles, le nouveau StromPi 3 peut désormais être complété par une batterie enfichable en option qui ajoute une source d'alimentation de secours rechargeable à votre Raspberry Pi avec une batterie LiFePO4. Les pannes de courant inattendues appartiennent ainsi au passé ! De plus, le StromPi 3 dispose désormais de sa propre unité de microsystème configurable et fonctionnant de manière autonome, qui peut être utilisée pour un comportement start-stop programmable. Faites fonctionner votre système de haut en bas à des heures prédéfinies pour prendre des mesures ou allumer et éteindre des appareils (idéal également pour l'affichage numérique ou le contrôle de machines). Le RTC (horloge en temps réel) du microsystème peut également être utilisé pour synchroniser le Raspberry Pi fonctionnel sans accès à Internet. Avec le nouveau StromPi 3, vous êtes parfaitement équipé pour toutes sortes de projets ! Spécifications techniques Entrée de tension Micro USB, large plage : 6-61 V Sortie de tension Connecteur à broche 5 V, 3 A/RPi + USB Compatible avec Raspberry Pi (A+, B+, 2B, 3, 3B, 3B+, 4B), Banana Pi M2, via sortie USB : bien d'autres ordinateurs monocarte tels que Arduino, pcDuino, Red Pitaya et bien d'autres Extensions facultatives Batterie enfichable (vendue séparément) avec une batterie LiFePO4 de 1 000 mAh Contrôle par microcontrôleur Possibilité de programmation en priorisant les entrées individuelles en cas d'urgence (Power Path) Caractéristiques supplémentaires Horloge temps réel RTC (comportement marche/arrêt programmable), commande via interface série (sortie de données, commande), batterie rechargeable en option chargée directement pendant le fonctionnement Dimensions Dimensions 55x54x20mm Téléchargements Cliquez ici pour les manuels mis à jour, les scripts et le nouveau firmware >>

Lis (+) (–)

Caractéristiques Taille: 0,96 pouces Résolution : 128x64 Angle de vision : >160° Tension d'entrée : 3,3 V ~ 6 V Large prise en charge de tension : 3,3 V, 5 V Angle de vision : >160 Seulement besoin de 2 ports d'E/S pour vérifier Circuit intégré de lecteur : SSD1306 Température de fonctionnement : -30°C à 80°C Avantages OLED Plus petit volume Consommation d'énergie très faible Contraste élevé Point d'affichage auto-éclairant Large support de tension Méthode de communication indépendante via SPI ou IIC Matrice de points 128x64 Grand angle de vision : angle de vision maximum 160° Température de fonctionnement industrielle : -30 ~ 70 °C Attention : Le verre de l'écran est très fin, soyez prudent lors de son utilisation. Si le verre est brisé, l'écran ne fonctionnera pas correctement.

Lis (+) (–)

Il s'agit d'une autre excellente interface série IIC/I²C/TWI/SPI. Comme les ressources en broches du contrôleur sont limitées, votre projet risque de ne pas pouvoir utiliser le blindage LCD normal après avoir été connecté à une certaine quantité de capteurs ou de carte SD. Cependant, avec ce module d'interface I²C, vous pourrez réaliser l'affichage des données via seulement 2 fils. Si vous avez déjà des appareils I²C dans votre projet, ce module LCD ne coûte en réalité aucune ressource supplémentaire. C'est fantastique pour un projet basé. Adresse I²C : 0X20~0X27 (l'adresse d'origine est 0X20, vous pouvez la modifier vous-même) Le rétroéclairage et le contraste sont ajustés par potentiomètre Livré avec 2 interfaces IIC, qui peuvent être connectées par Dupont Line ou un câble dédié IIC Adresse I²C : 0x27 (Adresse I²C : 0X20~0X27 (l'adresse d'origine est 0X27, vous pouvez la modifier vous-même) Caractéristiques Compatible pour 1602 LCD Tension d'alimentation : 5 V Poids : 5g Taille: 5,5 x 2,3 x 1,4 cm

Lis (+) (–)

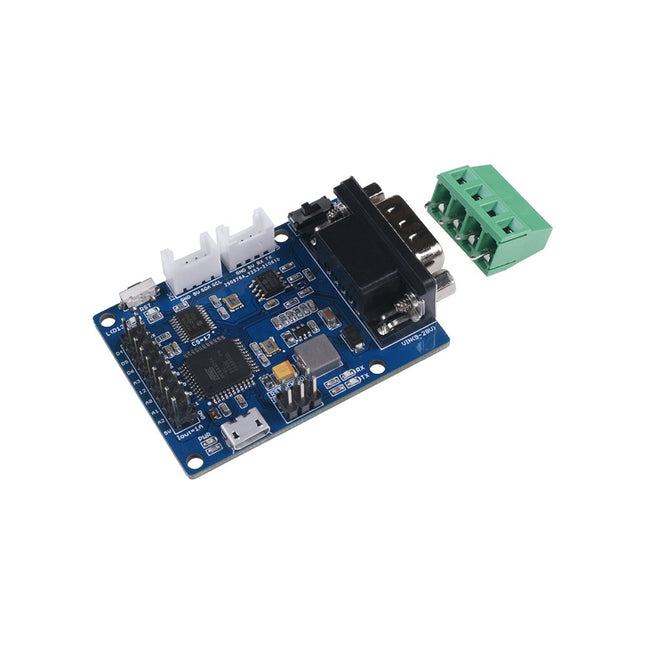

Caractéristiques ATmega32U4 avec le bootloader Arduino Leonardo Contrôleur de bus CAN MCP2515 et émetteur-récepteur de bus CAN MCP2551 Brochage standard OBD-II et CAN sélectionnable au niveau du connecteur sub-D Compatible avec l'IDE Arduino Inclus CANBed PCBA Connecteur Sub-D Connecteur 4PIN 2 connecteurs 4PIN 2.0 1 connecteur 9x2 2,54 1 connecteur 3x2 2.54 Paramètre Valeur Microcontrôleur ATmega32U4(avec bootloader Arduino Leonardo) Vitesse d'horloge 16 MHz Mémoire flash 32 Ko SRAM 2,5 Ko EEPROM 1 KB 9 V - 28 V Tension de fonctionnement（MicroUSB） 5 V Interface d'entrée sub-D

Lis (+) (–)

Vous cherchez un projet amusant pour Noël ? Assemblez et programmez cette figurine de renne en polyéthylène extralarge et faites briller ses LED de toutes les couleurs de l'arc-en-ciel ! Idéal pour les débutants et les makers confirmés !Ce kit éducatif et amusant combine soudure et programmation dans un projet XL. Tout d'abord, vous devrez souder quelques composants simples sur le circuit imprimé. Les composants comprennent des LED RVB fantaisie qui ont un effet diffus spécial. Une fois le travail de soudure terminé, vous pourrez programmer les couleurs et les effets lumineux des différentes LED grâce à l'Arduino Nano Every embarqué. L'Arduino est préprogrammé avec quelques effets LED de base, pour que votre kit fonctionne dès que vous l'alimenterez avec l'adaptateur inclus. Vous pouvez également choisir d'écrire votre propre programme en vous basant sur les exemples de programmation disponibles.Extensions programmablesLe circuit imprimé de ce projet est conçu spécialement pour que vous puissiez ajouter différentes extensions. Par exemple, ajoutez un écran OLED pour afficher des messages ou programmez-le pour décompter les jours jusqu'à Noël ! Ou ajoutez une puce IoT Tuya pour que votre projet puisse communiquer avec votre smartphone. Vous pouvez même ajouter un microphone, un capteur de mouvement ou un capteur de lumière.FeaturesCircuit imprimé de taille XL en forme de renne polymétrique.22 LED RVB adressables (programmables)14 x 5 mm RVB LED10 x 8 mm RVB LEDArduino Nano EveryBouton-poussoirCâble USB-A vers USB micro pour la programmationCâble USB-A vers USB B pour l'alimentationSupport en boisManuel complet et vidéo disponibles en 5 languesExemple de programmation pour Arduino disponibleÉducatif et amusant pour tout âge et tout niveauExtensible avec de nombreux ajouts :un écran OLEDun capteur IoT intelligent à connecter avec votre smartphoneun microphoneet plus encore!Non inclus : fer à souder, étain à souder, pinces et tapis à souder.SpecificationsDimensions: 168 x 270 mmAlimentation : 5 V/2,1 A max. (câble inclus)

Lis (+) (–)

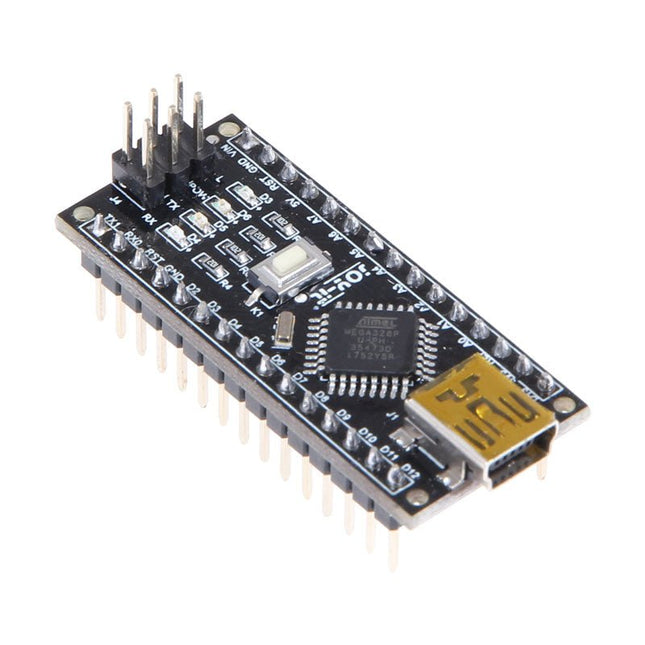

Caractéristiques Microcontrôleur ATmega328 Tension de fonctionnement (niveau logique) 5 V Tension d'entrée (recommandée) 7-12 V Tension d'entrée (limites) 6-20V Broches d'E/S numériques 14 (dont 6 avec sortie PWM) Broches d'entrée analogique 8 Courant CC par broche E/S 40mA Mémoire flash 16 Ko (ATmega168) ou 32 Ko (ATmega328) dont 2 Ko utilisés par le chargeur de démarrage SRAM 1 Ko (ATmega168) ou 2 Ko (ATmega328) EEPROM 512 octets (ATmega168) ou 1 Ko (ATmega328) Vitesse de l'horloge 16 MHz Dimensions 18x45mm Source de courant L'Arduino Nano peut être alimenté via la connexion USB Mini-B, une alimentation externe non régulée de 6 à 20 V (broche 30) ou une alimentation externe régulée de 5 V (broche 27). La source d'alimentation est automatiquement sélectionnée sur la source de tension la plus élevée. Mémoire L'ATmega168 dispose de 16 Ko de mémoire flash pour stocker le code (dont 2 Ko sont utilisés pour le chargeur de démarrage), 1 Ko de SRAM et 512 octets d'EEPROM. L'ATmega328 dispose de 32 Ko de mémoire flash pour le stockage du code (dont 2 Ko sont également utilisés pour le chargeur de démarrage), 2 Ko de SRAM et 1 Ko d'EEPROM. Entrée et sortie Chacune des 14 broches numériques du Nano peut être utilisée comme entrée ou sortie, en utilisant les fonctions pinMode() , digitalWrite() et digitalRead() . Ils fonctionnent à 5 V. Chaque broche peut fournir ou recevoir un maximum de 40 mA et possède une résistance de rappel interne (désactivée par défaut) de 20 à 50 kohms. Communication L'Arduino Nano dispose d'un certain nombre de fonctionnalités pour communiquer avec un ordinateur, un autre Arduino ou d'autres microcontrôleurs. Les ATmega168 et ATmega328 fournissent une communication série UART TTL (5 V), disponible sur les broches numériques 0 (RX) et 1 (TX). Un FTDI FT232RL sur la carte canalise cette communication série via USB et les pilotes FTDI (inclus avec le logiciel Arduino) fournissent un port COM virtuel au logiciel de l'ordinateur. Le logiciel Arduino comprend un moniteur série qui permet d'envoyer des données textuelles simples vers et depuis la carte Arduino. Les LED RX et TX de la carte clignoteront lorsque les données seront envoyées via la puce FTDI et la connexion USB à l'ordinateur (mais pas pour les communications série sur les broches 0 et 1). Une bibliothèque SoftwareSerial permet la communication série sur chacune des broches numériques du Nano. Programmation informatique L'Arduino Nano peut être programmé avec le logiciel Arduino ( télécharger ). L'ATmega168 ou l'ATmega328 de l'Arduino Nano est livré avec un chargeur de démarrage qui vous permet de télécharger un nouveau code sans utiliser de programmeur matériel externe. Il communique en utilisant le protocole STK500 d'origine ( référence , fichiers d'en-tête C ). Vous pouvez également contourner le chargeur de démarrage et programmer le microcontrôleur via l'en-tête ICSP (In-Circuit Serial Programming) avec Arduino ISP ou similaire ; voir ces instructions pour plus de détails. Réinitialisation automatique (logicielle) Plutôt que de nécessiter une pression physique sur le bouton de réinitialisation avant un téléchargement, l'Arduino Nano est conçu de manière à permettre sa réinitialisation par un logiciel exécuté sur un ordinateur connecté. L'une des lignes de contrôle d'alimentation matérielle (DTR) du FT232RL est connectée à la ligne de réinitialisation de l'ATmega168 ou de l'ATmega328 via un condensateur de 100 nF. Lorsque cette ligne est affirmée (prise au niveau bas), la ligne de réinitialisation descend suffisamment longtemps pour réinitialiser la puce. Le logiciel Arduino utilise cette capacité pour vous permettre de télécharger du code en appuyant simplement sur le bouton de téléchargement dans l'environnement Arduino. Cela signifie que le chargeur de démarrage peut avoir un délai d'attente plus court, car la réduction du DTR peut être bien coordonnée avec le début du téléchargement.
