Le câble officiel Raspberry Pi micro HDMI vers HDMI (A/M) (noir, 1 m) conçu pour le Raspberry Pi 4 et 5. HDMI 19 broches types D(M) vers HDMI 19 broches types A(M) Câble de 1 m (noir) Fiches nickelées Conforme à la norme 4Kp60 Conforme à la directive RoHS Isolation de 3 Mohm à 300 VDC, résiste à 300 VDC pendant 0,1 s

Lis Plus Moins

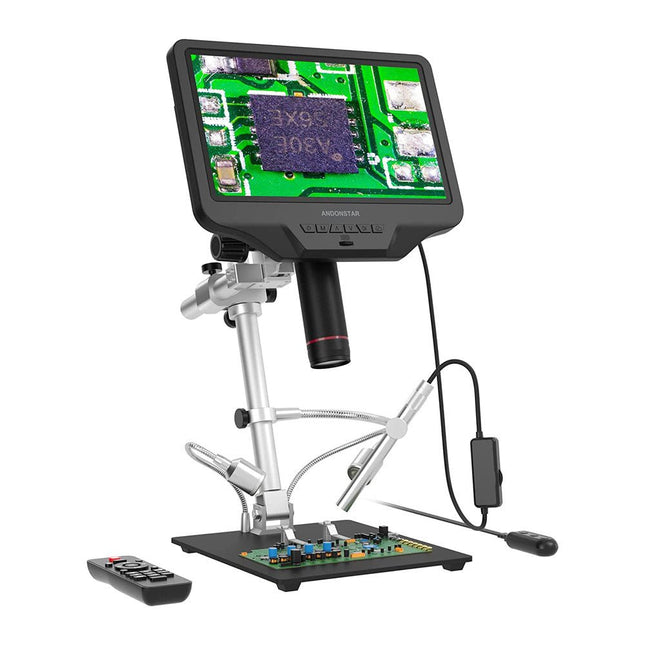

Le microscope Andonstar AD409 est équipé d'un écran LCD de 10,1 pouces, vous offrant un champ de vision plus large, reposez vos yeux. Caractéristiques Écran LCD réglable de 10,1 pouces Support et moniteur métalliques réglables Deux clips fixes en métal Carte microSD Capture et enregistrement LEDs ajustables intégrées HDMI/USB Logiciel pris en charge Spécifications Taille de l'écran 10,1 pouches (25,7 cm) Capteur d'image Capteur HD 4 Megapixels Sortie vidéo UHD 2880x2160 (24fps)FHD 1920x1080 (60fps/30fps)HD 1280x720 (120fps) Format vidéo MP4; lecture en temps réel via HDMI sans enregistrement Grossissement Jusqu'à 300 fois (moniteur HDMI 27 inch) Résolution de la photo Max. 12 MP (4032x3024) Format Photo JPG Zone focale Minimum 5 cm Vitesse de trame Max. 120fps Interface vidéo HDMI Stockage Carte microSD, jusqu'à 32 GB Support PC Windows 7/8/10, logiciel PC avec mesure Support téléphone mobile et Terminaux des tablettes Connexion WiFi et les mesures Source d'alimentation 5 V DC Source de lumière 2 LEDs avec le support Taille du support 18 x 20 x 30 cm Inclus 1x Microscope numérique Andonstar AD409 1x Support métallique 1x Filtre UV (déjà assemblé dans l'objectif) 1x Télécommande IR 1x Switch cable 1x Adaptateur secteur/li> 1x Câble HDMI 1x Instructions Téléchargements Manuel Logiciel Comparaison des modèles   AD407 AD407 Pro AD409 AD409 Pro-ES Taille de l’écran 7 pouces (17,8 cm) 7 pouces (17,8 cm) 10,1 pouces (25,7 cm) 10,1 pouces (25,7 cm) Capteur d’image 4 MP 4 MP 4 MP 4 MP Sortie vidéo 2160p 2160p 2160p 2160p Interfaces HDMI HDMI USB, HDMI, WiFi USB, HDMI, WiFi Format vidéo MP4 MP4 MP4 MP4 Agrandissement Jusqu'à 270x Jusqu'à 270x Jusqu'à 300x Jusqu'à 300x Résolution photo Max. 4032x3024 Max. 4032x3024 Max. 4032x3024 Max. 4032x3024 Format photo< JPG JPG JPG JPG istance focale Min. 5 cm Min. 5 cm Min. 5 cm Min. 5 cm Fréquence d'images Max. 120f/s Max. 120f/s Max. 120f/s Max. 120f/s Storage carte microSD carte microSD carte microSD carte microSD Support PC Non Non Windows Windows Raccordement mobile Non Non WiFi + Mesure WiFi + Mesure Source d'alimentation 5 V DC 5 V DC 5 V DC 5 V DC Source lumineuse 2 LED avec le support 2 LED avec le support 2 LED avec le support 2 LED avec le support Endoscope Non Non Non Oui Taille du support 20 x 12 x 19 cm 20 x 18 x 32 cm 18 x 20 x 30 cm 18 x 20 x 32 cm Poids 1,6 kg 2,1 kg 2,2 kg 2,5 kg

Lis Plus Moins

Examinez vos circuits avec une grande précision et soudez les plus petits CMS et éléments sans difficulté. Caractéristiques Le microscope numérique HDMI multifonctionnel présente les caractéristiques suivantes : Full HD, hauteur confortable, ergonomie améliorée, signaux de sortie multiples avec différentes résolutions. L'angle d'inclinaison du grand écran LCD est réglable. Livré avec une télécommande. Peut être utilisé de manière autonome. Spécifications Taille de l'écran 7 pouces (17,8 cm) Capteur d'image Capteur HD de 4 mégapixels Sortie vidéo UHD 2880x2160 (24fps)FHD 1920x1080 (60fps/30fps)HD 1280x720 (120fps) Format vidéo MP4 Magnification Jusqu'à 270 fois (moniteur HDMI 27 pouces) Résolution des photos Max. 12 MP (4032x3024) Format des photos JPG Plage de focalisation Minimum 5 cm Fréquence de trame Max. 120fps (sous 600 Lux de luminosité & HDP120) Interface vidéo HDMI Stockage Carte microSD, jusqu'à 32 Go Alimentation 5 V CC Source d'éclairage 2 LEDs avec le support Taille du support 20 x 12 x 19 cm Inclus 1x Microscope numérique Andonstar AD407 1x Support métallique 1x Support optique 1x Filtre UV 1x Télécommande IR 1x Câble de commutation 1x Adaptateur secteur 1x Câble HDMI 2x Vis 1x Tournevis 1x Manuel de l'utilisateur Téléchargements Manual Comparaison des modèles   AD407 AD407 Pro AD409 AD409 Pro-ES Taille de l’écran 7 pouces (17,8 cm) 7 pouces (17,8 cm) 10,1 pouces (25,7 cm) 10,1 pouces (25,7 cm) Capteur d’image 4 MP 4 MP 4 MP 4 MP Sortie vidéo 2160p 2160p 2160p 2160p Interfaces HDMI HDMI USB, HDMI, WiFi USB, HDMI, WiFi Format vidéo MP4 MP4 MP4 MP4 Agrandissement Jusqu'à 270x Jusqu'à 270x Jusqu'à 300x Jusqu'à 300x Résolution photo Max. 4032x3024 Max. 4032x3024 Max. 4032x3024 Max. 4032x3024 Format photo< JPG JPG JPG JPG istance focale Min. 5 cm Min. 5 cm Min. 5 cm Min. 5 cm Fréquence d'images Max. 120f/s Max. 120f/s Max. 120f/s Max. 120f/s Storage carte microSD carte microSD carte microSD carte microSD Support PC Non Non Windows Windows Raccordement mobile Non Non WiFi + Mesure WiFi + Mesure Source d'alimentation 5 V DC 5 V DC 5 V DC 5 V DC Source lumineuse 2 LED avec le support 2 LED avec le support 2 LED avec le support 2 LED avec le support Endoscope Non Non Non Oui Taille du support 20 x 12 x 19 cm 20 x 18 x 32 cm 18 x 20 x 30 cm 18 x 20 x 32 cm Poids 1,6 kg 2,1 kg 2,2 kg 2,5 kg

Lis Plus Moins

L'alimentation USB-C Raspberry Pi est conçue spécifiquement pour alimenter le dernier Raspberry Pi 4. Le bloc d'alimentation est doté d'un câble USB-C et est disponible en quatre modèles différents pour s'adapter à différentes prises de courant internationales, et en deux couleurs. Caractéristiques Sortir Tension de sortie +5,1 V CC Courant de charge minimum 0 Un Courant de charge nominal 3,0 A Puissance maximum 15,3 W Régulation de charge ±5% Régulation de ligne ±2% Ondulation et bruit 120 mVp-p Temps de montée 100 ms maximum aux limites de régulation pour les sorties DC Allumer le délai 3000 ms maximum à la tension alternative d'entrée nominale et à pleine charge Protection Protection de court circuit Protection contre les surintensités À propos de la protection contre la température Efficacité 81% minimum (courant de sortie à partir de 100%, 75%, 50%, 25%) 72% minimum à 10% de charge Câble de sortie 1,5 m 18AWG Connecteur de sortie USB Type-C Saisir Plage de tension 100-240 V CA (nominal) 96-264 V CA (fonctionnement) Fréquence 50/60 Hz ±3 Hz Actuel 0,5 A maximum Consommation d'énergie (sans charge) 0,075 W maximum Courant d'appel Aucun dommage ne doit se produire et le fusible d'entrée ne doit pas sauter Température ambiante de fonctionnement 0-40 °C

Lis Plus Moins

Jan Didden a créé Linear Audio en 2010 et a publié 14 volumes entre 2010 et 2017. Chaque volume de 200 pages contient en moyenne 10 articles rédigés par des auteurs experts dans le domaine de l'audio, de l'acoustique et de l'instrumentation. Que vous vous intéressiez aux amplificateurs à tubes, aux équipements à semi-conducteurs, à la conception de haut-parleurs, à la distorsion des condensateurs et des résistances ou à la mesure de la distorsion, vous y trouverez certainement des conseils utiles et des réflexions intéressantes. Du niveau débutant au niveau avancé, pour le professionnel de l'audio ou l'amateur sérieux, cette collection d'experts vous permettra d'améliorer votre compréhension et vous offrira de nouvelles perspectives sur des problématiques courantes. Le contenu bonus inclus dans cette collection est constitué d'une série YouTube en 5 parties sur le feedback négatif appliqué à l'audio par l'auteur renommé Jan Didden, en plus de neuf articles et présentations audio de référence. Si vous vous intéressez sérieusement à l'audio, à l'acoustique et à l'instrumentation, ne manquez pas cette collection ! Le contenu publié est indexé et entièrement consultable et constituera une ressource presque illimitée pour l'avenir. Vous pouvez en savoir plus sur les auteurs deLinear Audio et la table des matières de chaque volume à linearaudio.net.

Lis Plus Moins

Conçu pour les overclockers et autres utilisateurs expérimentés, ce ventilateur maintient votre Raspberry Pi 4 à une température de fonctionnement confortable, même sous une charge importante. Le ventilateur à température contrôlée fournit jusqu'à 1,4 CFM de flux d'air sur le processeur, la mémoire et le circuit intégré de gestion de l'alimentation. Le dissipateur thermique fourni (18 x 8 x 10 mm) avec tampon autocollant améliore le transfert de chaleur du processeur. Le ventilateur du boîtier Raspberry Pi 4 fonctionne avec le Raspberry Pi 4 et le boîtier officiel Raspberry Pi 4.

Lis Plus Moins

Easy and Affordable Digital Signal Processing The aim of this book is to teach the basic principles of Digital Signal Processing (DSP) and to introduce it from a practical point of view using the bare minimum of mathematics. Only the basic level of discrete-time systems theory is given, sufficient to implement DSP applications in real time. The practical implementations are described in real time using the highly popular ESP32 DevKitC microcontroller development board. With the low cost and extremely popular ESP32 microcontroller, you should be able to design elementary DSP projects with sampling frequencies within the audio range. All programming is done using the popular Arduino IDE in conjunction with the C language compiler. After laying a solid foundation of DSP theory and pertinent discussions on the main DSP software tools on the market, the book presents the following audio-based sound and DSP projects: Using an I²S-based digital microphone to capture audio sound Using an I²S-based class-D audio amplifier and speaker Playing MP3 music stored on an SD card through an I²S-based amplifier and speaker Playing MP3 music files stored in ESP32 flash memory through an I²S-based amplifier and speaker Mono and stereo Internet radio with I²S-based amplifiers and speakers Text-to-speech output with an I²S-based amplifier and speaker Using the volume control in I²S-based amplifier and speaker systems A speaking event counter with an I²S-based amplifier and speaker An adjustable sinewave generator with I²S-based amplifier and speaker Using the Pmod I²S2 24-bit fast ADC/DAC module Digital low-pass and band-pass real-time FIR filter design with external and internal A/D and D/A conversion Digital low-pass and band-pass real-time IIR filter design with external and internal A/D and D/A conversion Fast Fourier Transforms (FFT)

Lis Plus Moins

Réalisez vos propres projets avec la carte d'apprentissage Elektor Arduino Nano MCCAB Le microcontrôleur est probablement le sous-domaine le plus fascinant de l'électronique. Grâce à la multitude de fonctions qu'il combine sur sa puce, il constitue un outil universel permettant aux développeurs de réaliser leurs projets. Pratiquement tous les appareils d'usage quotidien sont aujourd'hui dotés d'un microcontrôleur. Cependant, pour un débutant en électronique, réaliser ses propres idées avec un microcontrôleur est resté jusqu'à présent une chimère en raison de sa complexité. Le concept Arduino a largement simplifié l'utilisation des microcontrôleurs, de sorte que même les débutant peuvent désormais réaliser leurs propres idées électroniques avec un microcontrôleur. Livre et matériel dans un pack : apprendre par la pratique Ce livre, qui est inclus dans le pack, montre comment vous pouvez réaliser vos propres projets avec un microcontrôleur, même sans grande expérience en électronique et en langages de programmation. Il s'agit d'un cours pratique sur les microcontrôleurs pour débutants, car après un aperçu des éléments internes du microcontrôleur et une introduction au langage de programmation C, le cours se concentre sur les exercices pratiques. Le lecteur acquiert les connaissances nécessaires en apprenant par la pratique : dans la vaste section pratique comprenant 12 projets et 46 exercices, ce qui est appris dans la première partie du livre est étayé par de nombreux exemples. Les exercices sont structurés de telle sorte que l'utilisateur se voit confier une tâche à résoudre en utilisant les connaissances acquises dans la partie théorique du livre. Chaque exercice est suivi d'un exemple de solution qui est expliqué et commenté en détail, ce qui aide l'utilisateur à résoudre les problèmes et à les comparer avec sa propre solution. Arduino IDE L'Arduino IDE est un environnement de développement logiciel qui peut être téléchargé gratuitement sur votre PC et qui contient l'ensemble des logiciels nécessaires à la réalisation de vos propres projets de microcontrôleurs. Vous écrivez vos programmes (sketch) avec l'éditeur de l'IDE dans le langage de programmation C. Vous les traduisez en bits et octets que le microcontrôleur comprend à l'aide du compilateur intégré à l'IDE Arduino, puis vous les chargez dans la mémoire du microcontrôleur sur la carte d'apprentissage Elektor Arduino MCCAB Nano à l'aide d'un câble USB. Interroger ou contrôler des capteurs, des moteurs ou des ensembles externes Outre un module microcontrôleur Arduino Nano, la carte d'apprentissage Elektor Arduino Nano MCCAB contient tous les composants nécessaires aux exercices, tels que des diodes électroluminescentes, des interrupteurs, des boutons-poussoirs, des émetteurs de signaux acoustiques, etc. Ce système de formation à microcontrôleur permet également d'interroger ou de commander des capteurs, des moteurs ou des assemblages externes. Spécifications (Carte de formation Arduino Nano MCCAB) Alimentation électrique Via la connexion USB du PC connecté ou un bloc d'alimentation externe (non inclus) Tension de fonctionnement +5 Vcc Tension d'entrée Toutes les entrées 0 V to +5 V VX1 and VX2 +8 V to +12 V (uniquement en cas d'utilisation d'une alimentation externe) Périphérie du matériel LCD 2x16 caractères Potentiomètre P1 & P2 JP3 : sélection de la tension de fonctionnement de P1 et P2 Distributeur SV4 : Distributeur pour les tensions de fonctionnementSV5, SV6 : Distributeur pour les entrées/sorties du microcontrôleur Interrupteurs et boutons Bouton RESET sur le module Arduino Nano 6x interrupteurs à bouton poussoir K1 ... K6 6x interrupteurs à glissière S1 ... S6 JP2 : Connexion des interrupteurs avec les entrées du microcontrôleur Buzzer Buzzer piézo Buzzer1 avec cavalier sur JP6 Voyants lumineux 11 x LED : Indicateur d'état des entrées/sorties LED L sur le module Arduino Nano, connectée au GPIO D13 JP6 : Connexion des LED LD10 ... LD20 avec les GPIO D2 ... D12 Interfaces sérieSPI ET I²C JP4 : Sélection du signal à la broche X du connecteur SPI SV12 SV9 à SV12 : interface SPI (3,3 V/5 V) ou interface I²C Sortie de commutation pour les appareils externes SV1, SV7 : sortie de commutation (maximum +24 V/160 mA, alimentation externe) SV2 : 2x13 connecteurs pour la connexion de modules externes Matrice de 3x3 LED(9 LED rouges) SV3 : Colonnes de la matrice LED 3x3 (sorties D6 ... D8) JP1 : Connexion des lignes avec les GPIOs D3 ... D5 Logiciel Bibliothèque MCCABLib Contrôle des composants matériels (interrupteurs, boutons, DEL, matrice de DEL 3x3, buzzer) sur la carte de formation MCCAB. Température de fonctionnement Jusqu'à +40 °C Dimensions 100 x 100 x 20 mm Spécifications (Arduino Nano) Microcontrôleur ATmega328P Architecture AVR Tension de fonctionnement 5 V Mémoire flash 32 Ko, dont 2 Ko utilisés par le chargeur de démarrage SRAM 2 KB Vitesse d'horloge 16 MHz Connecteurs d'entrée analogique 8 EEPROM 1 KB Courant continu par connecteur d'E/S 40 mA sur un connecteur d'E/S, maximum total de 200 mA sur l'ensemble des connecteurs Tension d'entrée 7-12 V Connecteurs E/S numériques 22 (dont 6 PWM) Sortie PWMt 6 Consommation électrique 19 mA Dimensions 18 x 45 mm Poids 7 g Inclus 1x Elektor Arduino Nano MCCAB Training Board 1x Arduino Nano 1x Livre : Microcontrollers Hands-on Course for Arduino Starters

Lis Plus Moins

Le câble officiel Raspberry Pi micro HDMI vers HDMI (A/M) (blanc, 1 m) conçu pour le Raspberry Pi 4 et 5. HDMI 19 broches types D(M) vers HDMI 19 broches types A(M) Câble de 1 m (blanc) Fiches nickelées Conforme à la norme 4Kp60 Conforme à la directive RoHS Isolation de 3 Mohm à 300 VDC, résiste à 300 VDC pendant 0,1 s

Lis Plus Moins

Cette station de soudage à air chaud (2-en-1) offre une solution économique pour le soudage et le dessoudage de tous les types de composants SMD. Caractéristiques Inclus un fer à souder et une pompe à air chaud. Il convient pour souder et dessouder tous les types de circuits intégrés, circuits imprimés ou composants montés en surface. L'unité de contrôle dispose de 2 LED qui affichent la température et en °C et °F. La température peut être facilement ajustée avec de simples boutons haut/bas. La température de l'air chaud peut être calibrée de 3 L/min à 24 L/min en continu. La température est contrôlée par un microprocesseur et peut être ajustée. Plage de température : 50-480°C pour le fer à souder, 100-500°C pour la pompe à air chaud. Spécifications Puissance Fer à souder : 24 V, 60 WPompe à air chaud : 300 W Alimentation 220-240 V AC/50 Hz Plage de température Fer à souder : 50-480°CPompe à air chaud : 100-500°C Dimensions 113 x 125 x 175 mm Poids 2 kg Inclus 1x ZD-8922 station de soudage à air chaud 1x Fer à souder 1x Pistolet à air chaud 3x Buses à air chaud 1x Fer à souder avec embout à aiguille 1x Cordon d'alimentation 1x Support de fer à souder avec éponge

Lis Plus Moins

Du détecteur à la radio définie par logiciel La technologie des radiofréquences (RF) est l'un des domaines qui permet encore de mettre en pratique ses propres idées. D'innombrables variantes de circuits avec des objectifs particuliers laissent place à des expériences et des projets significatifs. Beaucoup de choses ne sont tout simplement pas disponibles dans le commerce. Des radios à détecteur de cristal sans source d'alimentation propre, de simples récepteurs à tube avec une touche de nostalgie, les premières tentatives de réception de Software Defined Radio, des récepteurs spéciaux pour radioamateur, tout cela peut être réalisé avec peu d'effort et comme une parfaite introduction à l'électronique RF. Pendant longtemps, la construction radio a été le premier pas vers l’électronique. Il existe cependant d’autres moyens, notamment via les ordinateurs, les microcontrôleurs et le numérique. Cependant, les racines analogiques de l’électronique sont souvent négligées. La technologie radio élémentaire et les expériences faciles à réaliser sont particulièrement adaptées comme domaine d'apprentissage de l'électronique, car vous pouvez ici commencer par les bases les plus simples. Mais le lien avec la technologie numérique moderne est également évident, par exemple lorsqu'il s'agit de méthodes de réglage modernes telles que PLL et DDS ou de radios DSP modernes. Ce livre vise à donner un aperçu et à présenter une collection de projets RF simples. L'auteur souhaite vous aider à développer vos propres idées, à concevoir vos propres récepteurs et à les tester.

Lis Plus Moins

Quelques extraits du contenu Décodeur Surround Ampli 50 W compact Convertisseur de taux d’échantillonnage Préamplificateur alimenté par piles Ampli Titan 2000 Crescendo-Millennium amplificateur Audio-DAC/ADC Émetteur/récepteur IR-S/PDIF Amplificateur Perfection Casque sans fil haute fidélité Commande de tonalité paraphase et plus… Vous pourrez, par le biais du Reader d’Adobe, faire apparaître et rechercher les différents articles sur votre écran et imprimer les textes, schémas et dessins de platine.

Lis Plus Moins

Le Cytron Maker Pi Pico (avec Raspberry Pi Pico RP2040 soudé sur la carte) intègre les fonctionnalités les plus recherchées pour votre Raspberry Pi Pico et vous donne accès à toutes les broches GPIO sur deux connecteurs à 20 voies, avec des étiquettes claires. Chaque GPIO est associée à un indicateur LED pour faciliter le test et le débogage du code. Le diagramme de brochage indiquant la fonction de chaque broche est imprimé sur la face inférieure de la carte. Fonctions Fonctionne dès la sortie de la boîte. Pas de soudures à faire ! Accès à toutes les broches du Raspberry Pi Pico sur deux connecteurs de 20 voies. Indicateurs LED sur tous les connecteurs GPIO 3x bouton poussoir programmable (GP20-22) 1x LED RVB - NeoPixel (GP28) 1x buzzer piézoélectrique (GP18) 1x prise audio stéréo 3,5 mm (GP18-19) 1x connecteur pour carte Micro SD (GP10-15) 1x connecteur ESP-01 (GP16-17) 6x port Grove Spécifications Coeur 2x ARM Cortex-M0+ 32 bits Horloge du CPU 48 MHz, jusqu'à 133 MHz Taille de la flash Flash Q-SPI de 2 MByte Langage de programmation MicroPython, C++ Alimentation de la carte 5 VCC via MicroUSB Alimentation alternative de la carte 2-5 VCC via le connecteur VSYS (broche 39) Tension de l’unité centrale 3,3 VCC Tension GPIO 3,3 VCC Interface USB Hôte USB 1.1 Changement de programme MicroUSB, stockage de masse USB GPIO 26x Entrée/Sortie ADC 3x 12-bit 500 ksps Capteur de témpérature Intégré, 12 bits UART 2x UART I²C 2x I²C SPI 2x SPI PWM 16x PWM Minuterie 1x Minuterie avec 4 x Alarme Horloge temps réel 1x Horloge temps réel PIO 2x E/S haute vitesse programmables LED embarquée 1x LED programmable Bouton intégré 1x Bouton BOOTSEL

Lis Plus Moins

In Get Started with MicroPython on Raspberry Pi Pico, you will learn how to use the beginner-friendly language MicroPython to write programs and connect up hardware to make your Raspberry Pi Pico interact with the world around it. Using these skills, you can create your own electro‑mechanical projects, whether for fun or to make your life easier. Microcontrollers, like RP2040 at the heart of Raspberry Pi Pico, are computers stripped back to their bare essentials. You don’t use monitors or keyboards, but program them to take their input from, and send their output to the input/output pins. Using these programmable connections, you can light lights, make noises, send text to screens, and much more. In Get Started with MicroPython on Raspberry Pi Pico, you will learn how to use the beginner-friendly language MicroPython to write programs and connect up hardware to make your Raspberry Pi Pico interact with the world around it. Using these skills, you can create your own electro‑mechanical projects, whether for fun or to make your life easier. The robotic future is here – you just have to build it yourself. We’ll show you how. About the authors Gareth Halfacree is a freelance technology journalist, writer, and former system administrator in the education sector. With a passion for open-source software and hardware, he was an early adopter of the Raspberry Pi platform and has written several publications on its capabilities and flexibility. Ben Everard is a geek who has stumbled into a career that lets him play with new hardware. As the editor of HackSpace magazine, he spends more time than he really should experimenting with the latest (and not-solatest) DIY tech.

Lis Plus Moins

Develop innovative hardware-based projects in C The Raspberry Pi has traditionally been programmed using Python. Although this is a very powerful language, many programmers may not be familiar with it. C on the other hand is perhaps the most commonly used programming language and all embedded microcontrollers can be programmed using it. The C language is taught in most technical colleges and universities and almost all engineering students are familiar with using it with their projects. This book is about using the Raspberry Pi with C to develop a range of hardware-based projects. Two of the most popular C libraries, wiringPi and pigpio are used. The book starts with an introduction to C and most students and newcomers will find this chapter invaluable. Many projects are provided in the book, including using Wi-Fi and Bluetooth to establish communication with smartphones. Many sensor and hardware-based projects are included. Both wiringPi and pigpio libraries are used in all projects. Complete program listings are given with full explanations. All projects have been fully tested and work. The following hardware-based projects are provided in the book: Using sensors Using LCDs I²C and SPI buses Serial communication Multitasking External and timer interrupts Using Wi-Fi Webservers Communicating with smartphones Using Bluetooth Sending data to the cloud Program listings of all Raspberry Pi projects developed in this book are available on the Elektor website. Readers can download and use these programs in their projects. Alternatively, they can customize them to suit their applications.

Lis Plus Moins

Le FNIRSI HRM-10 est un testeur de tension et de résistance interne de batterie portable et de haute précision. Cet appareil offre une véritable mesure à quatre fils et est conçu pour la précision et la facilité d'utilisation. Il mesure automatiquement les valeurs de résistance interne et de tension simultanément, affichant les résultats sur son écran couleur HD. Les utilisateurs ont la possibilité d'ajuster manuellement les plages de tension et de résistance en fonction de leurs besoins. L'appareil comprend également un mode de tri qui filtre automatiquement les bonnes et mauvaises batteries en fonction de seuils définis par l'utilisateur. De plus, il prend en charge le stockage des données historiques et permet d'exporter des enregistrements de mesures sous forme de tableau. Caractéristiques Haute précision des mesures Exportation de données tabulaires Évaluer automatiquement les résultats des mesures 8 paramètres de seuil Écran couleur HD Support pliable Batterie au lithium de 1000 mAh Spécifications Tension Résistance Plage de mesure 0-100 V (CC) 0-200 Ω Précision ±0,5% ±0,5% Équipement Automatique, 1 V, 10 V, 100 V Automatique, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω Fréquence du signal de test de l'instrument 1 Khz (CA) Rechargeable USB-C (5 V/1 A) Batterie intégrée Batterie au lithium 1000 mAh Calibrage utilisateur Oui Mode de tri Oui Historique Oui Export de données enregistrées Oui Environnement de travail –10°C à +45°C, humidité relative <80% Environnement de stockage –20°C à +80°C, humidité relative <80% Dimensions 158,7 x 80,5 x 28,4 mm Poids 225 g Inclus 1x FNIRSI HRM-10 Testeur de résistance interne 1x Ligne de test de clip 1x Câble de données USB-C 1x Manuel Téléchargements Manual Firmware V0.3

Lis Plus Moins

An Introduction to Circuit Simulation LTspice, developed by Analog Devices, is a powerful, fast, and free SPICE simulator, schematic capture, and waveform viewer with a large database of components supported by SPICE models from all over the world. Drawing a schematic in LTspice is easy and fast. Thanks to its powerful graphing features, you can visualize the voltages and currents in a circuit, and also the power consumption of its components and much more. This book is about learning to design and simulate electronic circuits using LTspice. Among others, the following topics are treated: DC and AC circuits Signal diodes and Zener diodes Transistor circuits including oscillators Thyristor/SCR, diac, and triac circuits Operational amplifier circuits including oscillators The 555 timer IC Filters Voltage regulators Optocouplers Waveform generation Digital logic simulation including the 74HC family SPICE modeling LTspice is a powerful electronic circuit simulation tool with many features and possibilities. Covering them all in detail is not possible in a book of this size. Therefore, this book presents the most common topics like DC and AC circuit analysis, parameter sweeping, transfer functions, oscillators, graphing, etc. Although this book is an introduction to LTspice, it covers most topics of interest to people engaged in electronic circuit simulation. The book is aimed at electronic/electrical engineers, students, teachers, and hobbyists. Many tested simulation examples are given in the book. Readers do not need to have any computer programming skills, but it will help if they are familiar with basic electronic circuit design and operation principles. Readers who want to dive deeper can find many detailed tutorials, articles, videos, design files, and SPICE circuit models on the Internet. All the simulation examples used in the book are available as files at the webpage of this book. Readers can use these example circuits for learning or modify them for their own applications.

Lis Plus Moins

Program, build, and master over 60 projects with Python The Raspberry Pi 5 is the latest single-board computer from the Raspberry Pi Foundation. It can be used in many applications, such as in audio and video media centers, as a desktop computer, in industrial controllers, robotics, and in many domestic and commercial applications. In addition to the well-established features found in other Raspberry Pi computers, the Raspberry Pi 5 offers Wi-Fi and Bluetooth (classic and BLE), which makes it a perfect match for IoT as well as in remote and Internet-based control and monitoring applications. It is now possible to develop many real-time projects such as audio digital signal processing, real-time digital filtering, real-time digital control and monitoring, and many other real-time operations using this tiny powerhouse. The book starts with an introduction to the Raspberry Pi 5 computer and covers the important topics of accessing the computer locally and remotely. Use of the console language commands as well as accessing and using the desktop GUI are described with working examples. The remaining parts of the book cover many Raspberry Pi 5-based hardware projects using components and devices such as LEDs and buzzers LCDs Ultrasonic sensors Temperature and atmospheric pressure sensors The Sense HAT Camera modules Example projects are given using Wi-Fi and Bluetooth modules to send and receive data from smartphones and PCs, and sending real-time temperature and atmospheric pressure data to the cloud. All projects given in the book have been fully tested for correct operation. Only basic programming and electronics experience are required to follow the projects. Brief descriptions, block diagrams, detailed circuit diagrams, and full Python program listings are given for all projects described.

Lis Plus Moins

L'Andonstar AD210 est un microscope numérique doté d'un grand écran IPS de 10,1 pouces qui offre un angle de vision de 178° et prend en charge la vidéo 1080P et la capture photo de 12 MP. Avec un grossissement de 260x, le microscope offre une vue claire des côtés des composants des circuits imprimés. Le microscope est également livré avec une carte mémoire de 32 Go et une télécommande. Microscope numérique Super IPS de 10,1 pouces Doté d'un grand écran IPS de 10,1" avec un angle de vision de 178° et prenant en charge la vidéo 1080P et la capture photo de 12 MP, ce microscope garantit des images claires et détaillées à chaque fois. Explorez les pièces comme jamais auparavant Découvrez les capacités de visualisation améliorées du microscope à pièces Andonstar AD210. Grâce à son support métallique amélioré à distance de travail de 10,2", vous pouvez observer à la fois les détails globaux et complexes des pièces, y compris les dollars en argent mesurant 38,1 mm (1,5 pouce). Un microscope à souder indispensable pour la réparation électronique Conquérir divers scénarios de réparation par soudure sans effort avec le microscope à souder Andonstar AD210. Il offre plus d'espace et de durabilité, rendant les réparations électroniques plus faciles que jamais. Débloquez le monde du grossissement extraordinaire Embarquez pour un voyage de découverte avec notre microscope équipé d'un kit de lames biologiques et d'un étage d'éclairage inférieur. Explorez les trésors cachés du microcosme et émerveillez-vous devant le monde microscopique. Le microscope numérique polyvalent ultime Avec une plage impressionnante de 1 cm à 26 cm de distance de travail réglable et un ensemble complet d'accessoires, y compris un étage d'éclairage inférieur du microscope pour observer les lames biologiques, le rend adapté à une variété d'usages, y compris les réparations électroniques, la collecte de pièces de monnaie et les lames biologiques. observation. Sa conception polyvalente garantit qu'il répond à tous vos besoins. Support super solide amélioré Nous avons amélioré le support Andonstar traditionnel avec une base plus grande et une hauteur maximale allant jusqu'à 12,6 pouces. Il offre un mouvement vertical direct et un réglage facile de la hauteur, ce qui le rend parfait pour l'observation et le soudage des pièces de monnaie. Caméra de microscope numérique facile Capturez et partagez vos découvertes sans effort grâce à la carte mémoire de 32 Go et au lecteur de carte inclus. Prenez des photos/vidéos et téléchargez-les facilement sur votre ordinateur. Caractéristiques Taille de l'écran 10,1 pouces (25,7 cm) Capteur d'images 2 MP Sortie vidéo FHD 1920 x 1080 (30 ips) 1080p 1440x1080 (30 ips) HD 1280 x 720 (30 ips) Format vidéo AVI Grossissement Jusqu'à 260 fois Résolution des photos Max. 12 MP (4032x3024) Format des photos JPG Plage de mise au point Min. 2 cm Fréquence d'images Max. 30 images par seconde Stockage Carte microSD (jusqu'à 32 Go) Source d'énergie 5 V CC (via USB) Source de lumière 2 LED avec le support Taille du support 18x20x32 cm Inclus 1x microscope numérique Andonstar AD210 1x support en métal avec 2 LED 1x scène lumineuse inférieure du microscope 1x Colonne 2x pinces métalliques 5x diapositives 1x lecteur de carte 1x carte mémoire de 32 Go 1x télécommande 1x adaptateur secteur USB (UE) 1x câble d'alimentation USB 1x chiffon d'essuyage 1x Manuel Téléchargements Manuel

Lis Plus Moins

Le Raspberry Pi Zero W étend la famille Raspberry Pi Zero. Le Raspberry Pi Zero W possède toutes les fonctionnalités du Raspberry Pi Zero d'origine, mais est livré avec une connectivité supplémentaire comprenant : Réseau local sans fil 802.11 b/g/n Bluetooth 4.1 Bluetooth basse consommation (BLE) Autres fonctionnalités 1 GHz, processeur monocœur 512 Mo de RAM Ports mini HDMI et USB On-The-Go Alimentation micro-USB Connecteur à 40 broches compatible HAT Vidéo composite et réinitialisation des en-têtes Connecteur de caméra CSI Télechargements Mechanical Drawing Schematics

Lis Plus Moins

Programmez et construisez des utilitaires, des outils et des instruments de station radio amateur basés sur Raspberry Pi ! La version améliorée du RTL-SDR V4 permet de recevoir des signaux radio entre 500 kHz et 1,75 GHz provenant de stations utilisant différentes bandes (notamment la diffusion en ondes courtes (SW), moyennes (MW) et longues (LW)), de services de radiodiffusions, de services publics de contrôle du trafic aérien, de PMR, de SRD, d'ISM, de CB, de satellites météorologiques et de radioastronomie. Le livre Raspberry Pi 5 for Radio Amateurs présente en détail l'utilisation du kit RTL-SDR avec un Raspberry Pi. Cette offre groupée contient : RTL-SDR V4 (avec kit d'antenne dipôle) (prix normal : 65 €) Raspberry Pi 5 for Radio Amateurs (prix normal : 40 €) RTL-SDR V4 (Software Defined Radio) avec kit antenne dipôle La clé RTL-SDR est un appareil au coût abordable qui peut être utilisé comme scanner radio associé à un ordinateur, pour recevoir les signaux radio locaux entre 500 kHz et 1,75 GHz. La version RTL-SDR V4 apporte plusieurs améliorations par rapport aux appareils de marques génériques, en particulier l’utilisation d’un chip tuner R828D, la présence d’un filtre d’entrée triplexé, d’un filtre coupe-bande, de composants aux tolérances améliorées, d’un oscillateur compensé en température à stabilité de 1 PPM (TCXO), d’un connecteur SMA F, d’un boitier en aluminium avec refroidissement passif, d’un circuit d’injection de tension continue en T, d’une alimentation améliorée, et d’un convertisseur HF élévateur. RTL-SDR V4 est fourni avec un kit antenne dipôle portable. C’est un atout pour débuter, car elle permet la réception des stations terrestres et des satellites. Son installation à l’extérieur est facile, elle est conçue pour un usage portable temporaire à l’extérieur. Caractéristiques Réception HF améliorée : V4 utilise maintenant un convertisseur élévateur au lieu d’un circuit échantillonneur direct. Cela évite le phénomène de fréquence de repli de Nyquist se situant vers 14,4 MHz, une meilleure sensibilité et un gain HF ajustable. Tout comme pour V3, la fréquence limite basse de réception est de 500 kHz, et un signal reçu très fort nécessite l’utilisation d’un filtre atténuateur en entrée. Filtrage amélioré : La V4 utilise le circuit de réception R828D qui possède trois entrées. L’entrée munie d’un connecteur SMA a été triplexée en 3 bandes : HF, VHF et UHF. Les trois bandes sont ainsi isolées, ce qui minimise la diminution de la sensibilité et la présence de fréquences images, provoquées par les interférences dues aux stations de radiodiffusions puissantes en dehors de la bande reçue. Filtrage x2 amélioré : En plus du triplexage, une broche d’entrée aboutissant à un drain ouvert peut être utilisée, permettant l’ajout d’un filtre coupe-bande pour éliminer les interférences sur les bandes de radiodiffusion AM, FM ou DAB. Un tel filtre permet d’obtenir une atténuation limitée à quelques décibels, mais demeure efficace. Amélioration du bruit de phase sur les signaux puissants : La conception améliorée de l’alimentation permet de réduire le bruit de phase provenant de celle-ci. Dissipation calorifique réduite : Autre avantage résultant de l’amélioration du circuit d’alimentation, la consommation électrique est réduite, minimisant de fait la génération de chaleur, par rapport à la V3. Inclus 1x Clé RTL-SDR V4 (R828D RTL2832U 1PPM TCXO SMA) 2x Antennes télescopiques de 23 cm à 1 m 2x Antennes télescopiques de 5 cm à 13 cm 1x Embase d’antenne équipée d’un câble RG174 de 60 cm 1x Câble prolongateur RG174 de 3 m 1x Trépied de montage flexible 1x Ventouse de fixation Téléchargements Datasheet User Guide Quick Start Guide SDR# User Guide Dipole Antenna Guide Livre : Raspberry Pi 5 for Radio Amateurs Les dispositifs RTL-SDR (V3 et V4) ont gagné en popularité parmi les radioamateurs en raison de leur faible coût et de leurs nombreuses fonctionnalités. Un système de base peut consister en un dispositif RTL-SDR USB (dongle) avec une antenne appropriée, un ordinateur Raspberry Pi 5, un adaptateur d'entrée-sortie audio externe USB et un logiciel installé sur l'ordinateur Raspberry Pi 5. Avec une installation aussi modeste, il est possible de recevoir des signaux allant d'environ 24 MHz à plus de 1,7 GHz. Ce livre s'adresse aux radioamateurs et aux étudiants en ingénierie électronique, ainsi qu'à toute personne souhaitant apprendre à utiliser le Raspberry Pi 5 pour construire des projets électroniques. Le livre convient aussi bien aux débutants qu'aux lecteurs expérimentés. Une certaine connaissance du langage de programmation Python est nécessaire pour comprendre et éventuellement modifier les projets présentés dans le livre. Chaque projet est accompagné d'un schéma fonctionnel, d'un schéma de circuit et d'une liste complète de programmes Python, ainsi que d'une description détaillée. Les programmes RTL-SDR populaires suivants sont examinés en détail et accompagnés de guides d'installation étape par étape pour une utilisation pratique sur un Raspberry Pi 5: SimpleFM GQRX SDR++ CubicSDR RTL-SDR Server Dump1090 FLDIGI Quick RTL_433 aldo xcwcp GPredict TWCLOCK CQRLOG klog Morse2Ascii PyQSO Welle.io Ham Clock CHIRP xastir qsstv flrig XyGrib FreeDV Qtel (EchoLink) XDX (DX-Cluster) WSJT-X L'application du langage de programmation Python sur la dernière plateforme Raspberry Pi 5 empêche l'utilisation des programmes du livre sur les versions plus anciennes des ordinateurs Raspberry Pi.

Lis Plus Moins

Le FNIRSI DPOX180H est un appareil portable à coût modéré comprenant un oscilloscope numérique à écran phosphore, doublé d’un générateur de signaux. L’oscilloscope possède un taux d’échantillonnage en temps-réel de 500 MS/s (millions d’échantillons par seconde) et une bande passante analogique de 180 MHz. Les résultats des mesures sont affichés sur un écran LCD IPS de 2,8 pouces à contraste élevé et affichage plein écran. Caractéristiques Oscilloscope portable à deux canaux et générateur de signaux DDS (Direct Digital Synthétiseur) Bande passante 180 MHz Taux d’échantillonnage 500 MS/s Générateur de signaux 20 MHz Synchronisation numérique innovante Fonctionnalités de mesures selon le curseur Sensibilité 5 mV Taux de rafraichissement 50000 wfm/s Écran 2.8" IPS à vision intégrale de haute définition Batterie lithium de 4,2 V/3000 mAh intégrée Réglage du temps de mise hors tension automatique Protection contre les surtensions Spécifications Nombre de canaux 2 Bande passante analogique 180 MHz Taux d’échantillonnage maximum 500 Méch/s Couplage d’entrée CC/CA Temps de montée 2.5s Capacité de mémorisation 120 Kpts (milliers de points) Impédance d’entrée 1 M Ω-18 pF Sensibilité verticale 5 mV-10 V (1X) Base de temps 5 nS~50 S Précision en CC ±2% Précision du temps +0,01% Détection de synchronisation Déclenchement numérique Modes de synchronisation Auto/Single/Normal Flanc de synchronisation Montant/Descendant Gamme de mesures 40 mV~80 V (1X) Capacité de stockage d’images 90 Capture de signaux 500 Diagonale de l’écran 2,8 pouces Résolution écran 320 x 240 Technologie d’affichage IPS affichage intégral Interface d’extension Transmission USB Hors-tension automatique 5 minutes – 2 heures Mise à jour du micrologiciel (Firmware) Mise à jour par image ISO Caractéristiques de charge 5 V/2 A Capacité de la batterie 3000 mAh Autonomie 3,5 heures à pleine charge Générateur de signaux 14 formes de signaux standards Stockage de formes d’ondes 250 groupes Paramètres de mesures 12 mesures différentes Dimensions 135 x 90 x 40 mm Oscilloscope numérique à technologie fluorescente L’oscilloscope FNIRSI DPOX180H utilise la technologie d’affichage numérique phosphorescente la plus récente lui permettant de surpasser les oscilloscopes traditionnels en ce qui concerne la sensation de flou de leur affichage. La température de couleur de l’affichage permet de voir plus clairement la distribution du signal, les caractéristiques prévisibles ainsi que les temps de montée et descente des signaux impulsionnels lents et rapides. Le mode X-Y associé à la technologie fluorescente améliore la comparaison de l’amplitude, de la fréquence et de la phase des groupes de signaux. Générateur de fonction DDS Le générateur de fonction DDS 20 MHz intégré possède 14 types de signaux fonctionnels standards, l’amplitude de sortie est fixée à 1 VPP  (pic à pic), le signal sinusoïdal atteint 20 MHz, les autres signaux ont une fréquence ajustable jusqu’à 10 MHz par pas de 1 Hz. Il utilise une technologie d’échantillonnage originale qui intercepte une partie de la mesure de signaux complexes de l'oscilloscope comme signal de sortie, plus objectif et réaliste que les signaux définis manuellement dans un générateur de signaux traditionnel. Inclus 1x Oscilloscope à phosphore FNIRSI DPOX180H 2x Sondes (200 MHz) 1x Alimentation USB 1x Câble USB 1x Notice d’utilisation Téléchargements Manual Firmware V40

Lis Plus Moins

Secure, Modular, Open-Source and Self-Sufficient Ever since the Raspberry Pi was introduced, it has been used by enthusiasts to automate their homes. The Raspberry Pi is a powerful computer in a small package, with lots of interfacing options to control various devices. This book shows you how you can automate your home with a Raspberry Pi. You’ll learn how to use various wireless protocols for home automation, such as Bluetooth, 433.92 MHz radio waves, Z-Wave, and Zigbee. Soon you’ll automate your home with Python, Node-RED, and Home Assistant, and you’ll even be able to speak to your home automation system. All this is done securely, with a modular system, completely open-source, without relying on third-party services. You’re in control of your home, and no one else. At the end of this book, you can install and configure your Raspberry Pi as a highly flexible home automation gateway for protocols of your choice, and link various services with MQTT to make it your own system. This DIY (do it yourself) approach is a bit more laborious than just installing an off-the-shelf home automation system, but in the process, you can learn a lot, and in the end, you know exactly what’s running your house and how to tweak it. This is why you were interested in the Raspberry Pi in the first place, right? Turn your Raspberry Pi into a reliable gateway for various home automation protocols. Make your home automation setup reproducible with Docker Compose. Secure all your network communication with TLS. Create a video surveillance system for your home. Automate your home with Python, Node-RED, Home Assistant and AppDaemon. Securely access your home automation dashboard from remote locations. Use fully offline voice commands in your own language. Downloads Errata on GitHub

Lis Plus Moins

Introduction à la programmation des PLC avec OpenPLC, le premier contrôleur logique programmable entièrement open source utilisé avec le Raspberry Pi, et exemples de Modbus avec Arduino Uno et ESP8266. La programmation de contrôleurs logiques programmables est très courante dans l'industrie et la domotique. Ce livre décrit comment le Raspberry Pi 4 peut être utilisé comme un contrôleur logique programmable. Avant de s'attaquer à la programmation, l'auteur commence par expliquer l'installation du logiciel sur le Raspberry Pi et de l'éditeur de PLC sur le PC, puis il décrit le matériel. Vous trouverez ensuite des exemples intéressants dans les différents langages de programmation conformes à la norme IEC 61131-3. Ce manuel explique également en détail comment utiliser l'éditeur de PLC et comment charger et exécuter les programmes sur le Raspberry Pi. Tous les langages DEfinis dans la norme CEI sont expliqués à l'aide d'exemples, des schémas à contacts (Ladder Diagram) au SFC (Special Function Chart) en passant par le ST (Structured Control Language). Tous les exemples peuvent être téléchargés sur le site Web de l'auteur. La communication réseau fait également l'objet d'une attention particulière. L'Arduino Uno et l'ESP8266 sont programmés comme des modules ModbusRTU ou ModbusTCP pour accéder à des périphériques externes, lire des capteurs et commuter des charges électriques. Les circuits d'E/S conformes à la norme industrielle 24 V pourront retenir votre attention. Le livre se termine par un aperçu des commandes pour ST et LD. Après avoir lu le livre, vous serez en mesure de réaliser vos propres contrôleurs avec le Raspberry Pi.
